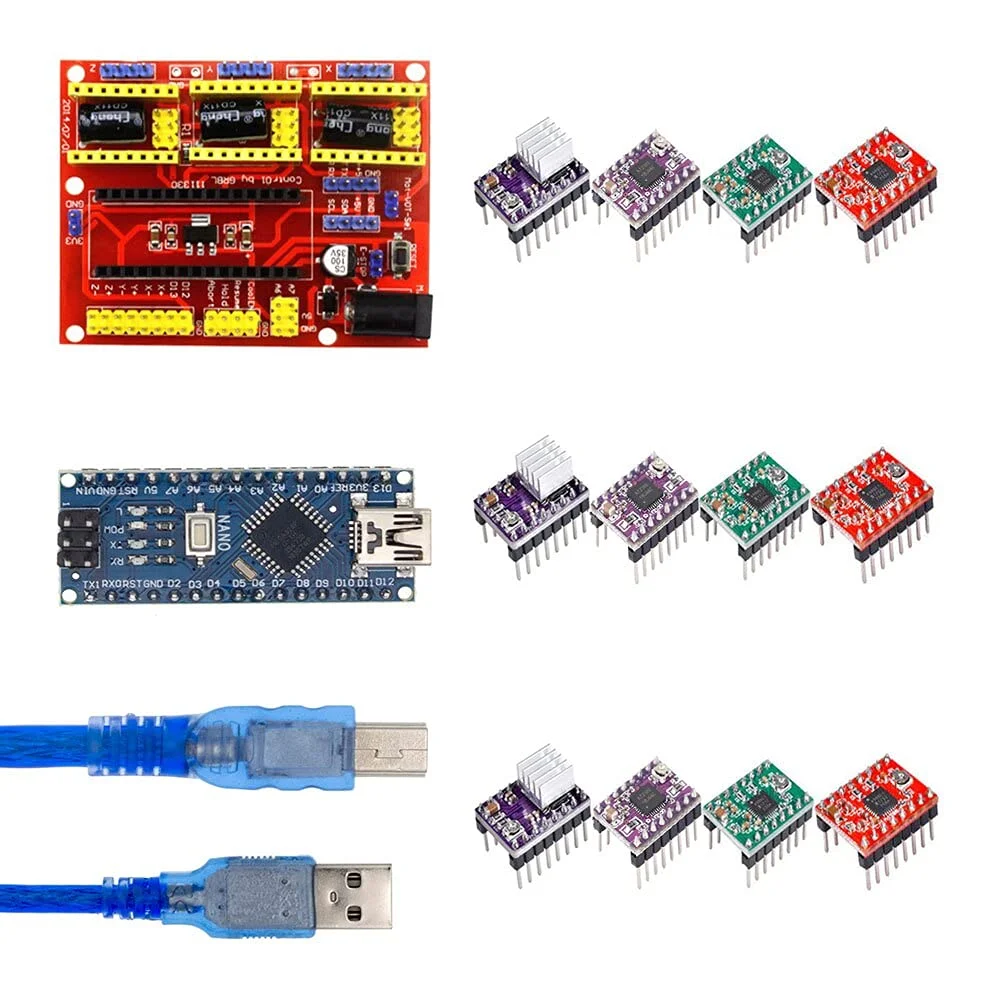

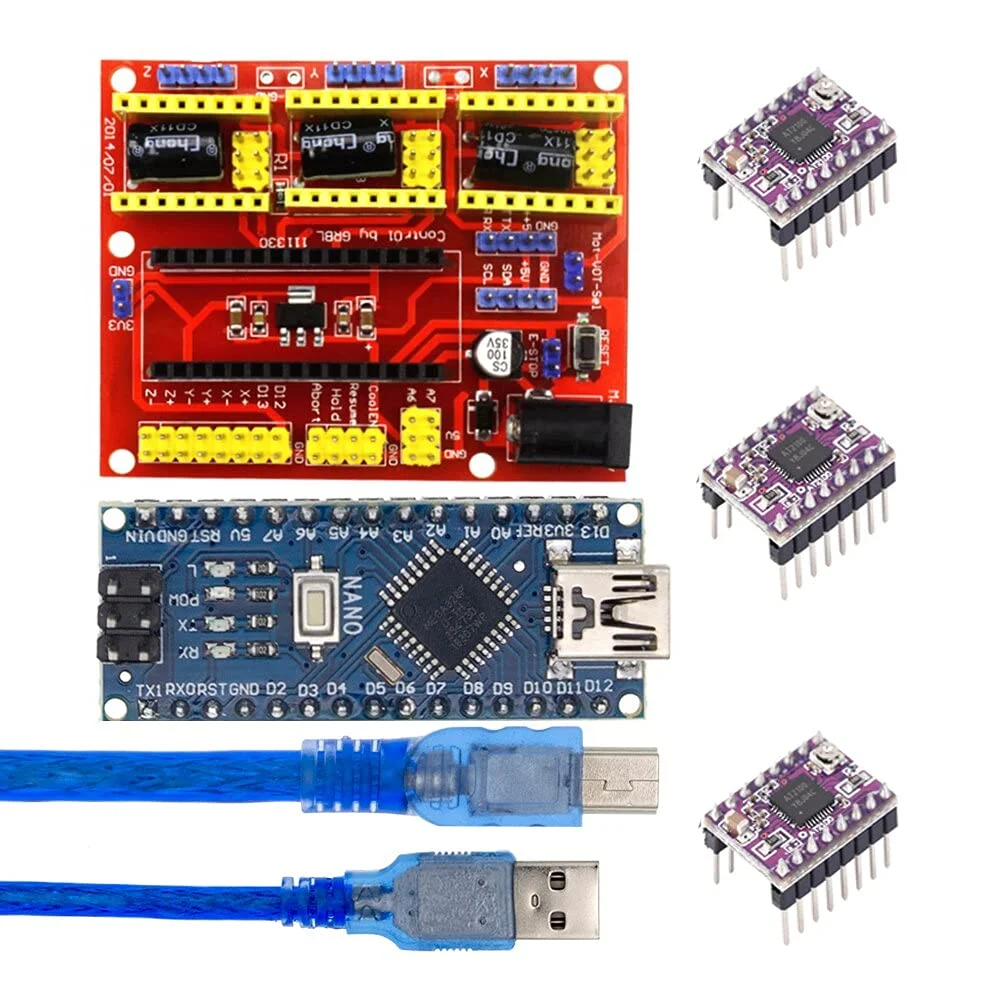

قطعات و لوازم جانبی پرینتر سه بعدی Lysee - شیلد CNC V4 دستگاه حکاکی پرینتر سه بعدی + 3 عدد درایور A4988 / DRV8825 + نانو 3.0 با کابل USB برای - (رنگ: AT2100 KIT)

معرفی مختصر A4988: A4988 یک درایور موتور پله ای کامل با مترجم داخلی برای عملکرد آسان است. این محصول در حالت های پله ای کامل، نیمه، 1/4، 1/8 و 1/16 موجود است که موتورهای پله ای دوقطبی را به کار می اندازد، ظرفیت درایو خروجی تا 35 ولت و ± 2 آمپر. A4988 شامل یک تنظیم کننده جریان زمان خاموش ثابت است، تنظیم کننده در حالت های زوال آهسته یا ترکیبی. مبدل A4988 کلید پیاده سازی آسان است. تا زمانی که ورودی "step" یک پالس را وارد کند، موتور یک میکرو استپ را هدایت می کند. هیچ جدول توالی فاز، خطوط کنترل فرکانس بالا یا رابط های پیچیده برای برنامه ریزی وجود ندارد. رابط A4988 برای ریزپردازنده های پیچیده ای که در دسترس نیستند یا بیش از حد بارگذاری شده اند بسیار مناسب است. در عملیات میکرو استپ، کنترل برش A4988 به طور خودکار حالت زوال جریان (آهسته یا ترکیبی) را در داخل انتخاب می کند. در حالت زوال ترکیبی، دستگاه در ابتدا روی یک زمان خاموشی ثابت در برخی از زوال های سریع تنظیم می شود، سپس بقیه زمان خاموشی زوال آهسته. طرح کنترل جریان زوال ترکیبی منجر به کاهش نویز صوتی موتور، افزایش دقت پله و کاهش مصرف انرژی می شود. مدار کنترل یکسو کننده همزمان داخلی برای بهبود مصرف انرژی عملکرد مدولاسیون عرض پالس (PWM) ارائه شده است. حفاظت مدار داخلی شامل: خاموش شدن حرارتی با هیسترزیس، قفل ولتاژ پایین (UVLO) و حفاظت جریان متقاطع است. توالی قدرت ویژه. بسته QFN نصب سطحی A4988 (ES)، اندازه 5 میلی متر × 5 میلی متر، ارتفاع کلی اسمی بسته 0.90 میلی متر، با یک پد در معرض برای اتلاف حرارتی بیشتر. این بسته Pb (پسوند-T) است، با آبکاری قاب سربی قلع مات 100٪. ویژگی ها و مزایا · RDS کم (روشن) خروجی · تشخیص / انتخاب خودکار حالت زوال جریان · ترکیب با حالت های زوال جریان آهسته · یکسو سازی همزمان برای اتلاف کم توان · UVLO داخلی · حفاظت از جریان متقاطع · منبع تغذیه منطقی سازگار با 3.3 و 5 ولت · مدار خاموش شدن حرارتی · حفاظت از خطای زمین · L
