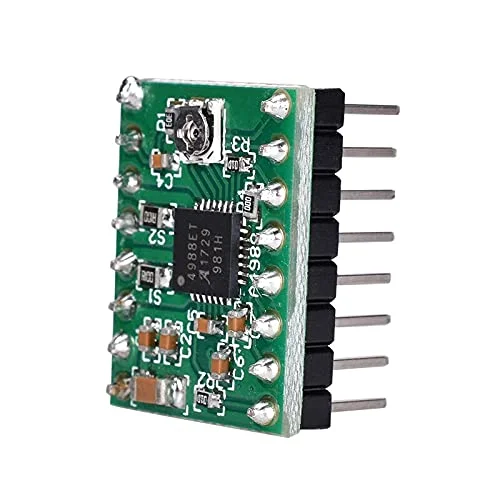

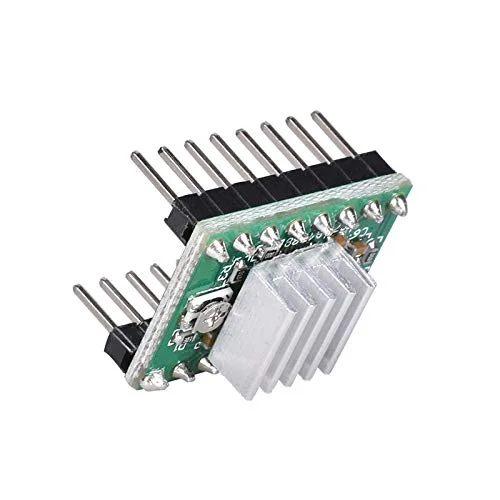

قطعات و لوازم جانبی پرینتر سه بعدی Lysee - بسته 5 عددی درایور موتور پله ای فوق العاده بی صدا TMC2208 V2.0 Stepstick

A4988 یک درایور موتور میکرو استپ کامل با مبدل داخلی برای عملکرد آسان است. این محصول موتورهای پله ای دوقطبی را در حالت های استپ کامل، نیمه، 1/4، 1/8 و 1/16 با عملکرد درایو خروجی تا 35 ولت و ±2 آمپر کار می کند. A4988 شامل یک تنظیم کننده جریان با زمان خاموش ثابت است که در حالت تضعیف آهسته یا ترکیبی کار می کند. مبدل کلید سهولت پیاده سازی A4988 است. به سادگی یک پالس را به ورودی "step" وارد کنید تا موتور را برای تولید یک میکرو استپ هدایت کنید. هیچ جدول توالی فاز، خط کنترل فرکانس بالا یا برنامه نویسی رابط پیچیده مورد نیاز نیست. رابط A4988 برای برنامه هایی که در آن ریزپردازنده های پیچیده در دسترس نیستند یا بیش از حد بارگذاری شده اند ایده آل است. کنترل برش در A4988 به طور خودکار حالت میرایی جریان (آهسته یا ترکیبی) را در طول عملکرد میکرو استپ انتخاب می کند. در حالت میرایی ترکیبی، دستگاه در ابتدا برای میرایی سریع در طول یک زمان خاموشی ثابت جزئی و سپس به آرامی در طول زمان خاموشی باقیمانده تنظیم می شود. طرح های کنترل جریان میرایی هیبریدی نویز صوتی موتور را کاهش می دهد، دقت استپ را افزایش می دهد و مصرف انرژی را کاهش می دهد. یک مدار کنترل یکسو کننده همزمان داخلی برای بهبود مصرف انرژی در طول عملکرد مدولاسیون عرض پالس (PWM) ارائه شده است. حفاظت مدار داخلی شامل: خاموش شدن حرارتی با هیسترزیس، قفل ولتاژ پایین (UVLO) و حفاظت جریان متقاطع است. هیچ توالی توان خاصی مورد نیاز نیست. A4988 در یک بسته QFN نصب سطحی (ES) به ابعاد 5 میلی متر × 5 میلی متر موجود است و دارای ارتفاع کلی اسمی بسته 0.90 میلی متر با یک هیت سینک در معرض برای افزایش اتلاف گرما است. این بسته بدون سرب (Pb) (پسوند –T) با یک قاب سربی قلع مات 100٪ است. ویژگی ها و مزایا: RDS پایین (روشن) خروجی تشخیص/انتخاب خودکار حالت میرایی جریان حالت میرایی جریان ترکیبی و آهسته یکسو سازی همزمان با اتلاف توان کم UVLO داخلی حفاظت جریان متقاطع منابع تغذیه منطقی سازگار با 3.3 و 5 ولت Ther
