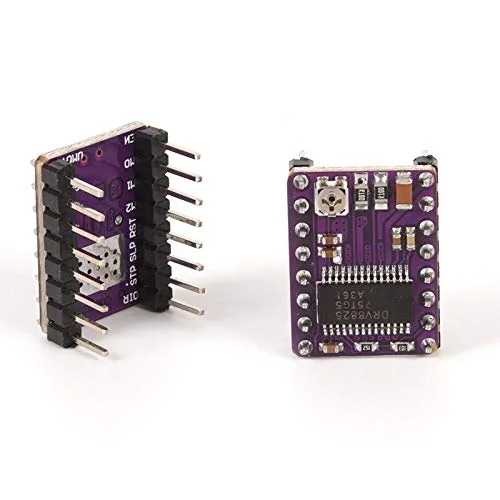

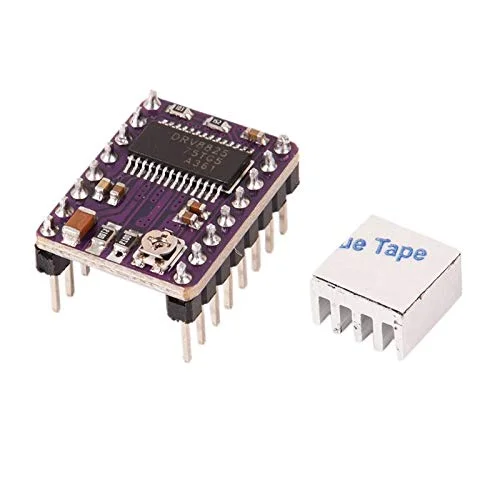

قطعات و لوازم جانبی پرینتر سه بعدی Lysee - درایور موتور پله ای 5 عددی Stepstick Drv8825 Reprap Carrier Reprap stepstick

این ماژول اکنون PCB آبی رنگ است، لطفا به این نکته توجه داشته باشید. برد درایور موتور پله ای DRV8825 یک برد توسعه یافته برای درایور موتور پله ای دو قطبی میکرو استپینگ DRV8825 شرکت TI است. این ماژول دارای پین اوت و رابطی است که تقریبا مشابه با برد درایور موتور پله ای A4988 ما است، بنابراین می توان از آن به عنوان جایگزینی با عملکرد بالاتر برای آن بردها در بسیاری از کاربردها استفاده کرد. DRV8825 دارای محدود کننده جریان قابل تنظیم، حفاظت در برابر جریان بیش از حد و دمای بیش از حد و شش رزولوشن میکرو استپ (تا 1/32 استپ) است. این دستگاه از 8.2 تا 45 ولت کار می کند و می تواند تا حدود 1.5 آمپر در هر فاز بدون هیت سینک یا جریان هوای اجباری ارائه دهد (دارای رتبه تا 2.2 آمپر در هر سیم پیچ با خنک کننده اضافی کافی). 1) رابط کنترل گام و جهت ساده 2) شش رزولوشن مختلف گام: گام کامل، نیم گام، 1/4 گام، 1/8 گام، 1/16 گام و 1/32 گام 3) کنترل جریان قابل تنظیم به شما امکان می دهد حداکثر جریان خروجی را با یک پتانسیومتر تنظیم کنید، که به شما امکان می دهد از ولتاژهای بالاتر از ولتاژ نامی موتور پله ای خود برای دستیابی به نرخ گام بالاتر استفاده کنید 4) حداکثر ولتاژ منبع تغذیه 45 ولت 5) رگولاتور داخلی (بدون نیاز به منبع تغذیه منطقی خارجی) 6) می تواند مستقیماً با سیستم های 3.3 ولت و 5 ولت ارتباط برقرار کند 7) خاموش شدن حرارتی در دمای بیش از حد، خاموش شدن جریان بیش از حد و قفل ولتاژ پایین 8) حفاظت از اتصال کوتاه به زمین و بار کوتاه 9) PCB 4 لایه، 2 اونس مس برای بهبود اتلاف گرما 10) پد زمین لحیم کاری در معرض دید در زیر IC درایور در پایین PCB 11) اندازه ماژول، پین اوت و رابط با برد درایور موتور پله ای A4988 ما در اکثر موارد مطابقت دارد (برای اطلاعات بیشتر به پایین این صفحه مراجعه کنید) بسته شامل: 5 عدد ماژول درایور موتور پله ای DRV8825 پرینتر سه بعدی RAMPS1.4 RepRap StepStick ویژگی های مورد: نوع مورد: موتور شماره مدل: درایور موتور پله ای DRV8825 مبدا: CN (مبدا)
