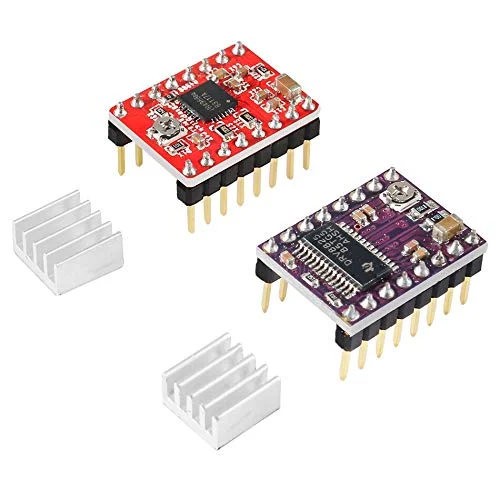

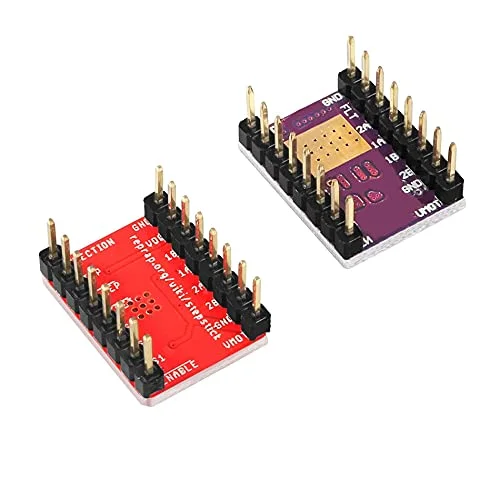

قطعات و لوازم جانبی پرینتر سه بعدی Lysee - درایور موتور پله ای 4 عددی A4988 DRV8825 با هیت سینک قطعات پرینتر سه بعدی StepStick Carrier Reprap RAMPS 1.4 1.5 1.6 - (سایز: DRV8825)

محتویات بسته: 4 عدد درایور موتور پله ای A4988/DRV8825، 4 عدد هیت سینک. درایور DRV8825 یک برد توسعه برای درایور موتور پله ای دوقطبی میکرو استپینگ DRV8825 شرکت TI است. این ماژول دارای پین اوت و رابطی است که تقریباً با درایورهای موتور پله ای A4988 ما یکسان است، بنابراین می توان از آن به عنوان جایگزینی با کارایی بالاتر برای آن بردها در بسیاری از کاربردها استفاده کرد. DRV8825 دارای محدودیت جریان قابل تنظیم، حفاظت در برابر جریان اضافه و دمای بیش از حد، و شش رزولوشن میکرو استپ (تا 1/32 استپ) است. این دستگاه از 8.2 تا 45 ولت کار می کند و می تواند تا حدود 1.5 آمپر در هر فاز بدون هیت سینک یا جریان هوای اجباری ارائه دهد (دارای رتبه تا 2.2 آمپر در هر سیم پیچ با خنک کننده اضافی کافی). ویژگی ها: رابط کنترل ساده استپ و جهت. شش رزولوشن مختلف استپ: فول استپ، نیم استپ، 1/4 استپ، 1/8 استپ، 1/16 استپ و 1/32 استپ. می تواند مستقیماً با سیستم های 3.3 ولت و 5 ولت ارتباط برقرار کند. خاموش شدن حرارتی در دمای بیش از حد، خاموش شدن جریان اضافه و قفل ولتاژ پایین. حفاظت اتصال کوتاه به زمین و بار اتصال کوتاه. PCB 4 لایه، 2 اونس مس برای بهبود اتلاف گرما. پد زمین لحیم کاری شده در زیر IC درایور در پایین PCB. اندازه ماژول، پین اوت و رابط از بسیاری جهات با درایورهای موتور پله ای A4988 ما مطابقت دارد (برای اطلاعات بیشتر به پایین این صفحه مراجعه کنید). کنترل جریان قابل تنظیم به شما امکان می دهد حداکثر جریان خروجی را با یک پتانسیومتر تنظیم کنید، که به شما امکان می دهد از ولتاژهای بالاتر از ولتاژ نامی موتور پله ای خود برای دستیابی به سرعت استپ بالاتر استفاده کنید. کنترل برش هوشمند که به طور خودکار حالت صحیح میرایی جریان را انتخاب می کند (میرایی سریع یا میرایی آهسته). حداکثر ولتاژ منبع تغذیه 45 ولت. رگولاتور داخلی (بدون نیاز به منبع تغذیه منطقی خارجی). A4988 این محصول یک برد توسعه برای A4988 DMOS Allegro است.
