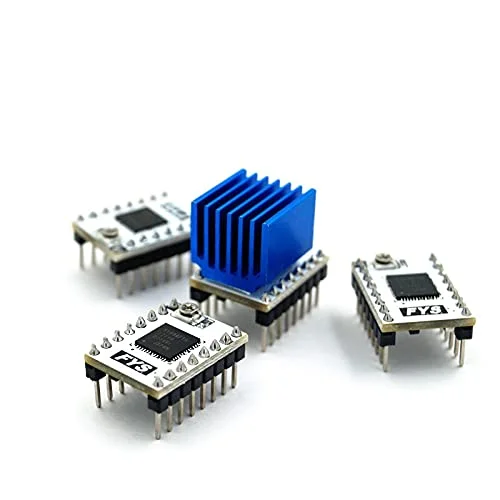

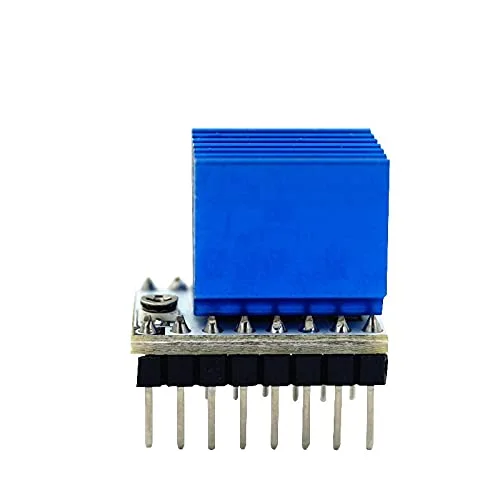

قطعات و لوازم جانبی پرینتر سه بعدی Lysee - درایور موتور پله ای Stepstick S109 TB67S109 سازگار با موتور پله ای 57

معرفی درایور S109 بر اساس طراحی تراشه درایور موتور پله ای Toshiba TB67S109 است. این درایور از PCB چهار لایه با رسوب مس ضخیم با پردازش پچ خودکار استفاده می کند. این درایور از رابط کنترل ایندکسر (DIR / STEP) استفاده می کند. حداکثر جریان درایور آن می تواند به 4 آمپر برسد. می تواند موتور پله ای 57 را هدایت کند، سازگار با تعریف پین Pololu. ویژگی های اصلی: 1. استفاده از PCB طلا اندود شده با رسوب مس ضخیم چهار لایه. 2. اجازه دادن به استپ کامل، نیم استپ، 1/4، 1/8، 1/16، 1/32 استپ. 3. حداکثر ولتاژ ورودی: 50 ولت. حداکثر جریان خروجی: 4 آمپر (در شرایط اتلاف حرارت خوب). 4. مجهز به هیت سینک بزرگ برای اثر خنک کنندگی بهتر. 5. کنترل جریان موتور با راندمان بالا (با توجه به ADMD هیبریدی دینامیکی پیشرفته، فناوری ADMD، جریان ورودی آن را می توان نزدیکتر از حالت تضعیف ترکیبی سنتی ردیابی کرد، بنابراین می تواند کنترل موتور با سرعت بالا را در شرایط سرعت بالا تحقق بخشد.) 6. مدار تشخیص خطای داخلی تراشه: خاموش شدن حرارتی (TSD)، خاموش شدن جریان بیش از حد (ISD) و تنظیم مجدد روشن شدن (POR). توجه: لطفاً حتماً هیت سینک و خنک کننده هوا را نصب کنید. آن را بدون خنک کننده برای استفاده طولانی مدت اجرا نکنید. 1. درایور به الکتریسیته ساکن حساس است، لطفاً در هنگام استفاده مراقب باشید. بهتر است هنگام استفاده بسته را بردارید. لطفاً آن را در جهت صحیح روی مادربرد نصب کنید تا از آسیب رساندن به درایور و مادربرد جلوگیری شود. 2. هنگام وصل/جدا کردن درایور، منبع تغذیه را خاموش کنید. 3. درایور در حین کار بسیار داغ خواهد بود. لطفاً آن را دور نگه دارید تا از سوختگی جلوگیری شود. 4. اطمینان حاصل کنید که هیت سینک با پین درایور یا هر موقعیت رسانای دیگری در تماس نیست. حداکثر تنظیم محدود جریان: محدودیت های جریان را می توان با اندازه گیری VREF و مقاومت قابل تنظیم تنظیم کرد (لطفاً نمودار سیم کشی را بررسی کنید). ولت متر + را به VREF، [-] را به GND وصل کنید و مقدار را بخوانید. S109 از مقاومت حسگر جریان 0.10 اهم استفاده می کند، بنابراین محدودیت های جریان را می توان به صورت زیر محاسبه کرد:
