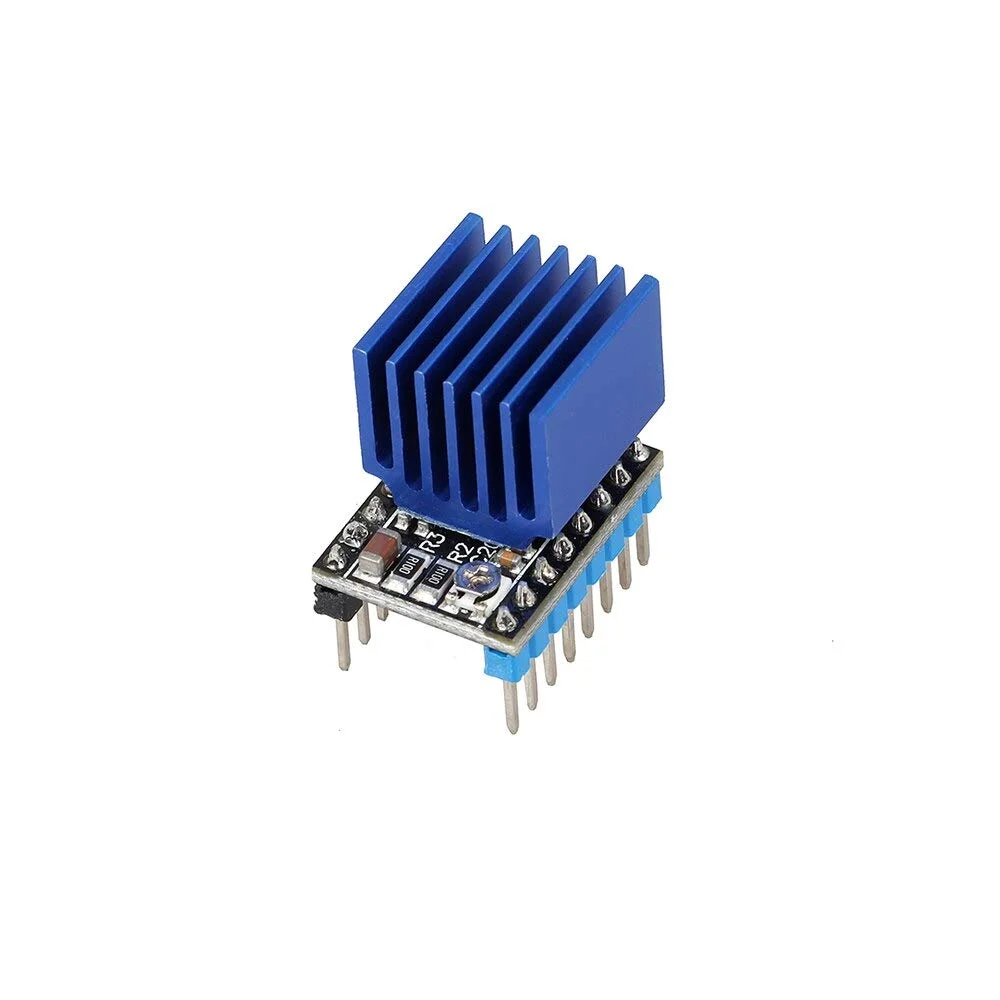

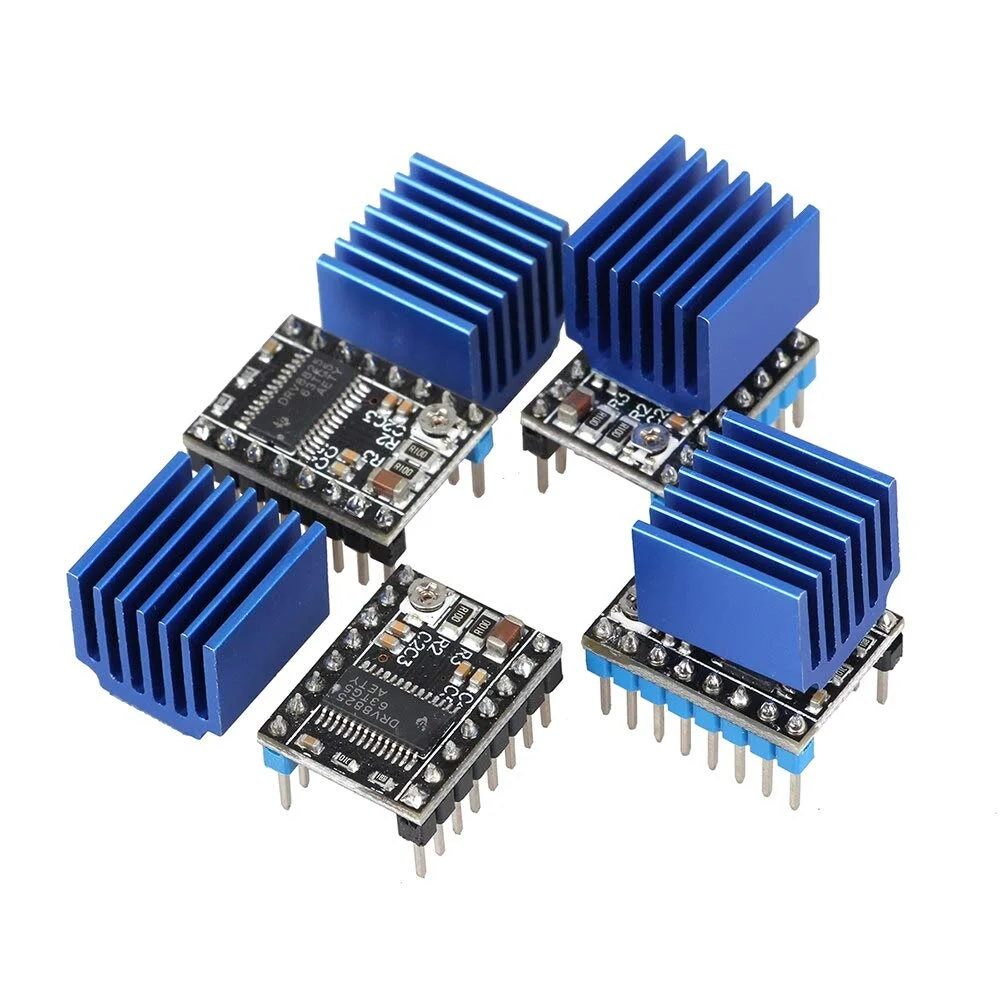

قطعات و لوازم جانبی پرینتر سه بعدی - ماژول درایور موتور پله ای Drv8825 با هیت سینک آلومینیومی جدید - (سایز: فقط 2 عدد DRV8825)

برد حامل درایور موتور پله ای DRV8825 یک برد توسعه برای درایور موتور پله ای دو قطبی میکرو استپینگ DRV8825 شرکت TI است. این ماژول دارای پین اوت و رابطی است که تقریباً با درایورهای موتور پله ای A4988 ما یکسان است، بنابراین می توان از آن به عنوان جایگزینی با کارایی بالاتر برای آن بردها در بسیاری از کاربردها استفاده کرد. DRV8825 دارای محدود کننده جریان قابل تنظیم، حفاظت در برابر جریان بیش از حد و دمای بیش از حد، و شش رزولوشن میکرو استپ (تا 1/32 استپ) است. این دستگاه از 8.2 تا 45 ولت کار می کند و می تواند تا حدود 1.5 آمپر در هر فاز بدون هیت سینک یا جریان هوای اجباری ارائه دهد (دارای رتبه تا 2.2 آمپر در هر سیم پیچ با خنک کننده اضافی کافی). لیست بسته بندی: 2/4 عدد drv8825 ویژگی ها: 1. رابط کاربری ساده گام و جهت 2. شش رزولوشن گام مختلف: گام کامل، نیم گام، 1/4 گام، 1/8 گام، 1/16 گام و 1/32 گام 3. می تواند مستقیماً با سیستم های 3.3 ولت و 5 ولت ارتباط برقرار کند 4. خاموش شدن حرارتی در دمای بیش از حد، خاموش شدن جریان بیش از حد و قفل ولتاژ پایین 5. حفاظت از اتصال کوتاه به زمین و بار کوتاه 6. PCB 4 لایه، 2 اونس مس برای بهبود اتلاف گرما 7. پد زمین قابل لحیم کاری در زیر IC درایور در پایین PCB 8. اندازه ماژول، پین اوت و رابط با درایورهای موتور پله ای A4988 ما در اکثر موارد مطابقت دارد (برای اطلاعات بیشتر به پایین این صفحه مراجعه کنید) 9. کنترل جریان قابل تنظیم به شما امکان می دهد حداکثر جریان خروجی را با یک پتانسیومتر تنظیم کنید، که به شما امکان می دهد از ولتاژهای بالاتر از ولتاژ نامی موتور پله ای خود برای دستیابی به نرخ گام بالاتر استفاده کنید 10. کنترل برش هوشمند که به طور خودکار حالت صحیح میرایی جریان را انتخاب می کند (میرایی سریع یا میرایی آهسته) 11. حداکثر ولتاژ تغذیه 45 ولت 12. تنظیم کننده داخلی (بدون نیاز به منبع تغذیه منطقی خارجی) دستورالعمل ها: ارائه یک هیت سینک آلومینیومی جدید ویژگی های مورد: مبدا: CN (مبدا) نوع مورد: درایور شماره مدل: DRV8825
