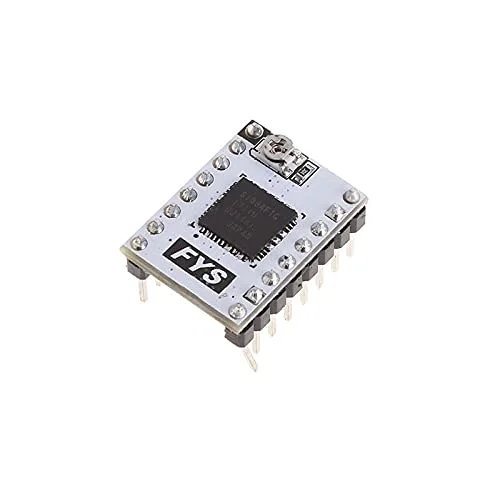

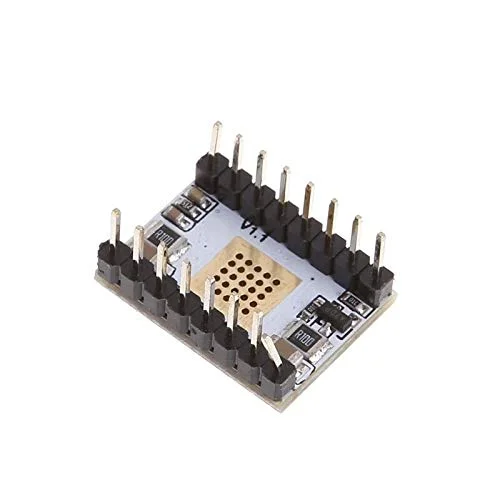

لوازم جانبی و قطعات پرینتر سه بعدی Lysee - یک عدد درایور موتور پله ای Stepstick S109 سازگار با موتور پله ای 57، قطعه پرینتر سه بعدی

توضیحات: ۱۰۰٪ با نام تجاری جدید و با کیفیت بالا. ماژول درایو S109A بر اساس طراحی و تولید تراشه درایور موتور پله ای Toshiba TB67S109 است، با استفاده از PCB طلای غوطه وری مس ضخیم چهار لایه، پردازش خودکار تراشه. این ماژول از رابط کنترل ایندکسر (DIR / STEP) استفاده می کند، می تواند تا جریان درایو 4A را ارائه دهد، می تواند موتور پله ای 57 را هدایت کند و با تعریف پین Pololu سازگار است، می تواند به طور مستقیم به عنوان جایگزینی برای ماژول A4988 استفاده شود. ویژگی های اصلی: 1. استفاده از چهار لایه PCB طلای غوطه وری مس ضخیم. 2. اجازه می دهد مراحل کامل، نصف، یک چهارم، 1/8، 1/16، 1/32. 3. حداکثر ولتاژ ورودی: 50 ولت. حداکثر جریان خروجی: 4A (نیاز به شرایط اتلاف حرارت خوب). 4. با یک هیت سینک بزرگ، ماژول می تواند اثر خنک کننده بهتری داشته باشد. 5. کنترل جریان موتور با راندمان بالا (تضعیف ترکیبی دینامیکی پیشرفته ADMD، فناوری ADMD می تواند جریان ورودی را نزدیکتر از حالت تضعیف ترکیبی سنتی ردیابی کند و کنترل کارآمد موتور را در سرعت های بالا امکان پذیر می کند). برای جزئیات بیشتر به دیتاشیت تراشه TB67S109 مراجعه کنید. 6. مدار تشخیص خطای روی تراشه (TSD، ISD، POR) توجه: هنگام استفاده، حتماً هیت سینک را به درستی نصب کرده و با هوا خنک کنید، برای مدت طولانی بدون حرارت کار نکنید! 1. محصول به الکتریسیته ساکن حساس است. لطفا هنگام استفاده با احتیاط از آن استفاده کنید. بهتر است پس از استفاده آن را بردارید. 2. لطفا قبل از قرار دادن ماژول در مادربرد، جهت نصب را به دقت بررسی کنید. قرار دادن نادرست ممکن است مستقیماً به مادربرد آسیب برساند. 3. هنگام قرار دادن/خارج کردن ماژول، برق را خاموش کنید. هنگام روشن بودن مادربرد، ماژول درایور را وارد نکنید. 4. ماژول در حین کار بسیار داغ می شود، از لمس کردن در حین کار برای جلوگیری از سوختگی خودداری کنید. 5. هنگام نصب هیت سینک، مطمئن شوید که هیت سینک با پین های ماژول یا هر مکان رسانای دیگری تماس نداشته باشد.
