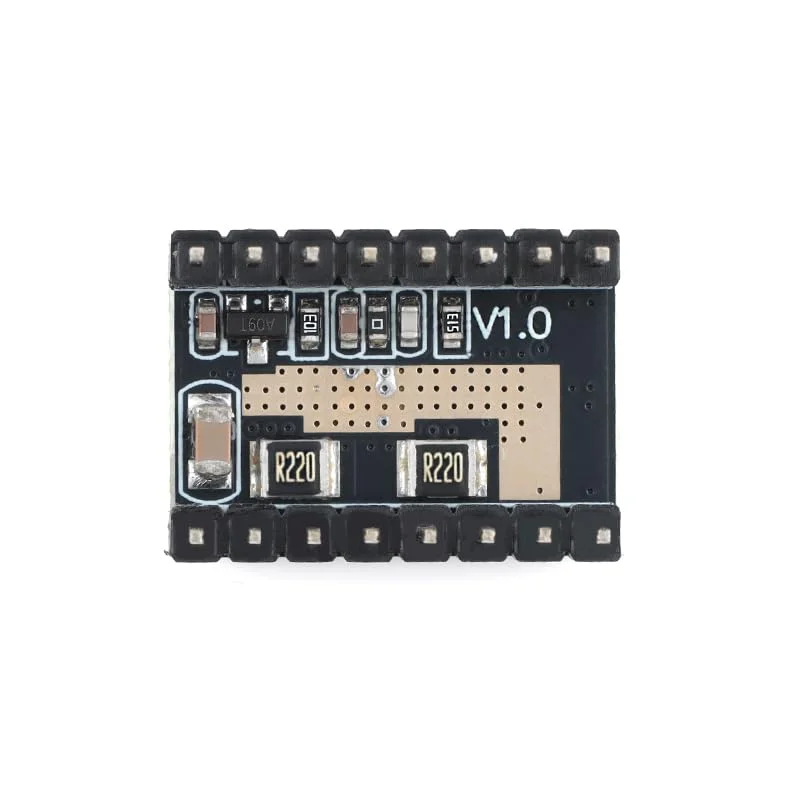

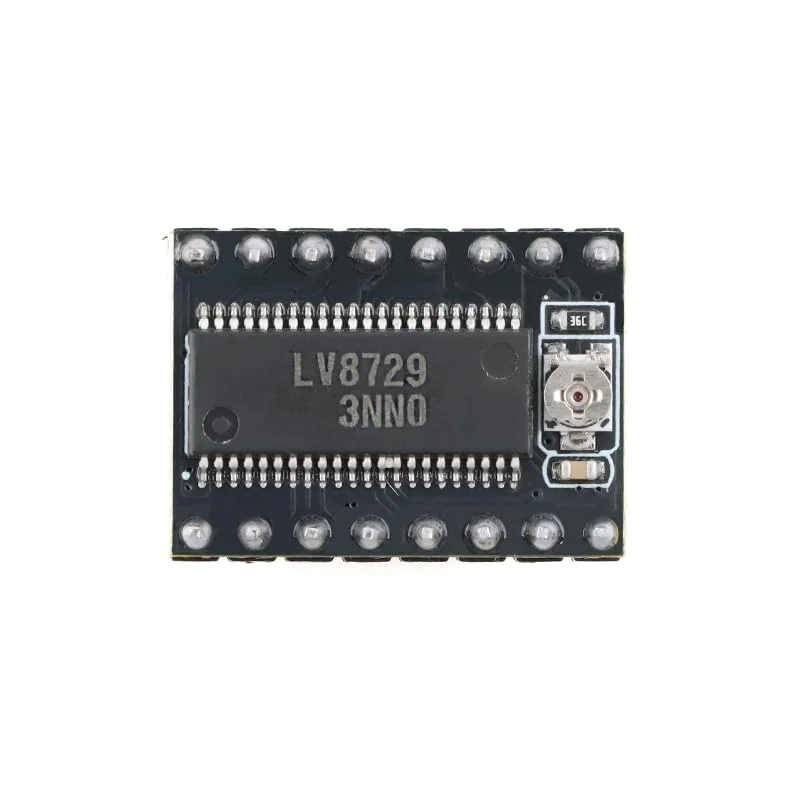

ماژول درایور موتور پله ای فوق العاده بی صدا LV8729 برای پرینترهای سه بعدی با هیت سینک

پارامترهای محصول تراشه اصلی: LV8729 (درایور فوق العاده بی صدا An Senmei، بسته QFN-24) ولتاژ ورودی: 4.5V-36V DC (سازگار با ولتاژ گسترده، توصیه می شود 12 V-24V) جریان خروجی: 0.5A-1.5A RMS (تنظیم قابل برنامه ریزی، وضوح 0.1A) وضوح میکرواستپ: 1/32 میکرواستپ (پشتیبانی از فول استپ/1/2/4/8/16/32 زیربخش) فناوری بی صدا: کنترل PWM تطبیقی جریان (نویز <25dB) رابط کنترل: STEP/DIR/EN: کنترل پالس پایه (سازگار با A4988/TB6560) M0/M1: پین انتخاب سخت افزاری میکرواستپ برای حفاظت حرارتی: خاموش شدن جریان بیش از حد (فعال سازی >150 درجه سانتیگراد) + قفل ولتاژ پایین (UVLO<4V) دمای عملیاتی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد (درجه صنعتی) طرح اتلاف گرما: زیرلایه آلومینیومی + گریس سیلیکونی حرارتی (بدون نیاز به فن برای 1.2A) عملکرد اصلی پین محصول VM: قطب مثبت ورودی برق موتور (4.5V-36V DC)، خازن الکترولیتی 470μF + فیلتر خازن سرامیکی 100nF (≤ 2cm از پین) GND: زمین برق (باید با زمین منطقی تک نقطه مشترک باشد) VCC: ورودی برق منطقی (3.3V-5V DC)، فیلتر خازن تانتالیوم 10μF خارجی مورد نیاز است STEP: ورودی پالس استپ (فعال سازی لبه بالارونده، سازگار با 5V TTL) DIR: کنترل جهت (چرخش رو به جلو سطح بالا، معکوس سطح پایین) EN: ترمینال فعال سازی (درایو فعال سازی سطح پایین، به طور پیش فرض هنگام شناور غیرفعال است) M0/M1: ترکیب انتخاب میکرواستپ (جدول درستی): M1 = 0, M0 = 0: فول استپ M1 = 0, M0 = 1: 1/2 استپ M1 = 1, M0 = 0: 1/4 استپ M1 = 1, M0 = 1: 1/32 استپ RESET: ریست سخت افزاری (فعال کم، کشش داخلی هنگام شناور)
