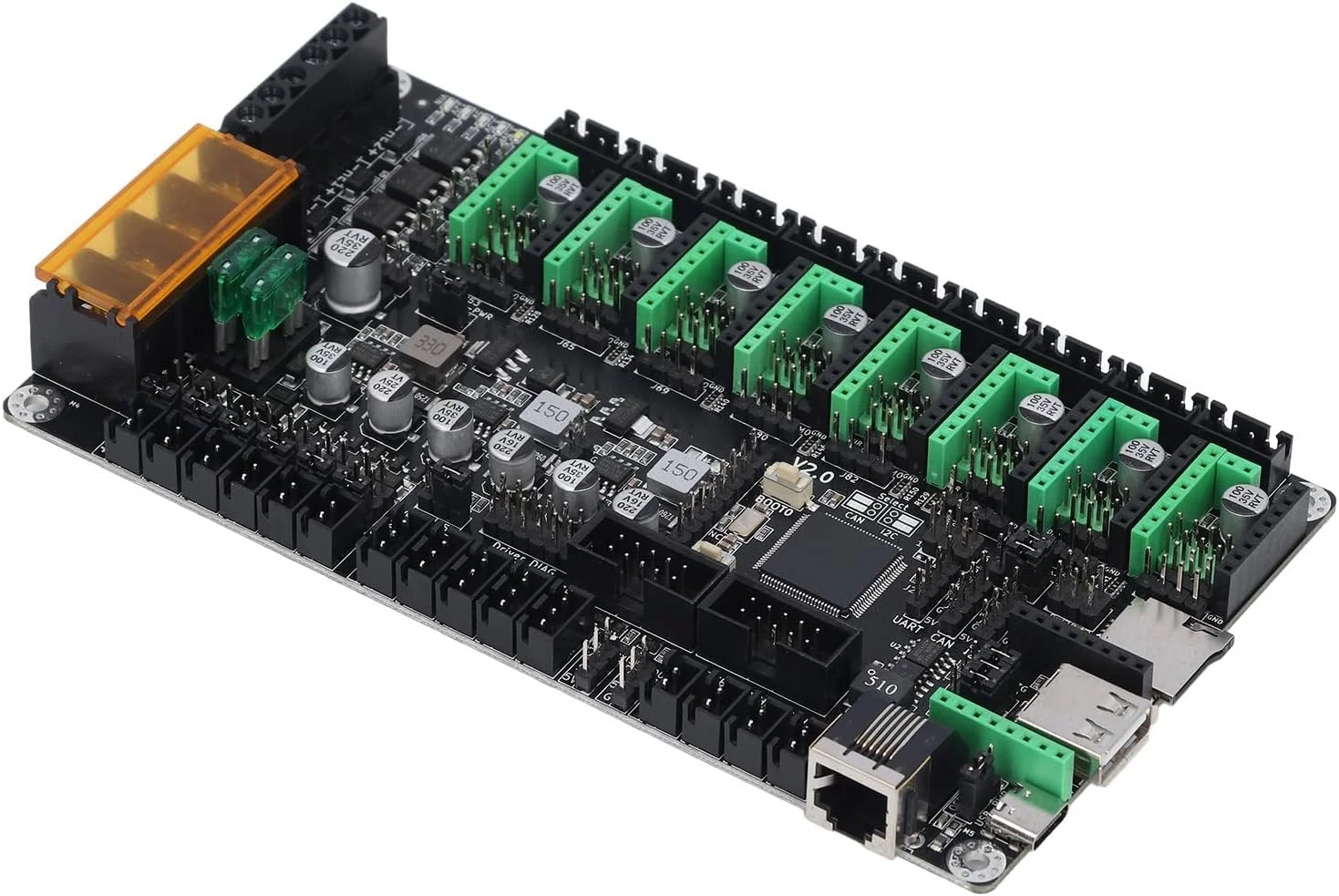

برد کنترل پرینتر سه بعدی LiebeWH، درایور استپر TMC2209، 168 مگاهرتز، DC12-24V برای مادربرد MKS برای جایگزینی، LiebeWH7pv1ugbidt

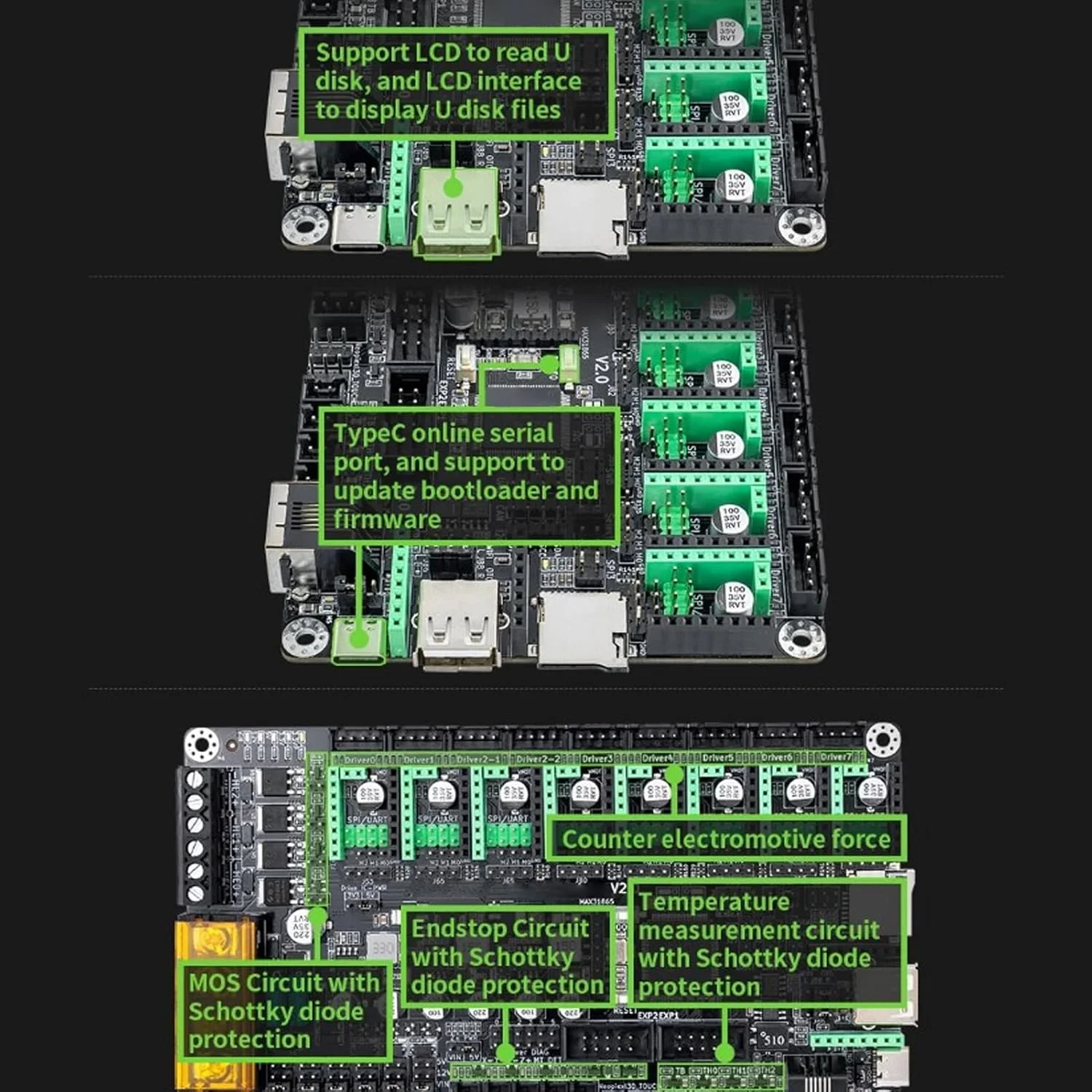

1. برد ارتقا یافته: برای Monster8 V2 نسخه ارتقا یافته برای Monster8 V1 است. ضمن حفظ عملکرد اصلی V1، یک DC5V مستقل برای RasPi اضافه کرده است، رابط WIFl را برای سیستم عامل RRF رزرو کرده است، مدارهای ایمنی بیشتری اضافه کرده است و رابط های کاربردی بیشتری را رزرو کرده است. 2. سازگاری گسترده: سازگار با Voron، پشتیبانی از Marlin 2.0.x و سخت افزار Klipper و LCD MKS MINI12864. چاپ دیسک U و تنظیم حالت DFU را از طریق دکمه Booto فعال می کند. 3. سرگرمی DIY: این برد MKS دارای 8 درایور استپر و 9 رابط موتور است (درایور 0، 1، 2 1، 2 2، 3، 4، 5، 6، 7) که از درایورهای موتور مختلف مانند A4988، DRV8825، LV8729، TMC2208، TMC2209، TMC2225، TMC2226 برای ارتقاء انعطاف پذیر DIY پشتیبانی می کند. سازگار با Voron 2.4، سری Ender 3. به روز رسانی سیستم عامل در Github مورد نیاز است. 4. ورودی و خروجی: ورودی DC12-24V، 2 خروجی MP1584EN DC12V (برای فن ها) و DC5V، یکپارچه با کارت حافظه ارتباطی SPI و رابط SPI رزرو شده. 5. درایور استپر TMC2209: فوق العاده بی صدا و مقاوم در برابر حرارت، طراحی شده برای بهبود عملکرد با سطح صاف برای سهولت در استفاده و کنترل. مشخصات: نوع مورد: برای مادربرد MKS جنس: PCB ولتاژ ورودی: DC12-24V، ولتاژ خروجی: DC12V، DC5V، DC3.3V لمس سه بعدی: پشتیبانی سخت افزار: سازگار با Marlin 2.0.X، برای Klipper MCU: STM32F407VET6، 168MHz، 512KB Flash، 192KB: استپر خارجی قابل تعویض: محافظت از مدار MOS: مقاومت + دیود شاتکی محافظت از مدار محدود: مقاومت + دیود شاتکی محافظت از مدار دما: مقاومت + دیود شاتکی EMF معکوس موتور: جذب شده توسط مقاومت توالی فاز پین PA13: استفاده شده برای MT_DET پین PC5: استفاده شده برای Neopixel E4_EN: همان E0_EN=PB6 رابط Robin: در دسترس رابط MAX31865: در دسترس، همان محور E4 برای برق RasPi: منبع تغذیه DC5V 3A مستقل برق سوئیچ محدود: فقط Z+ می تواند انتخاب کند
