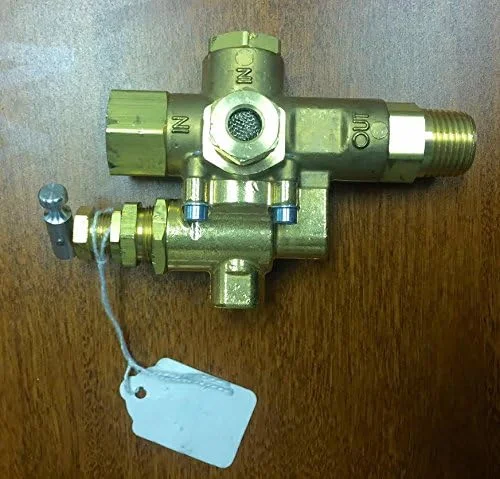

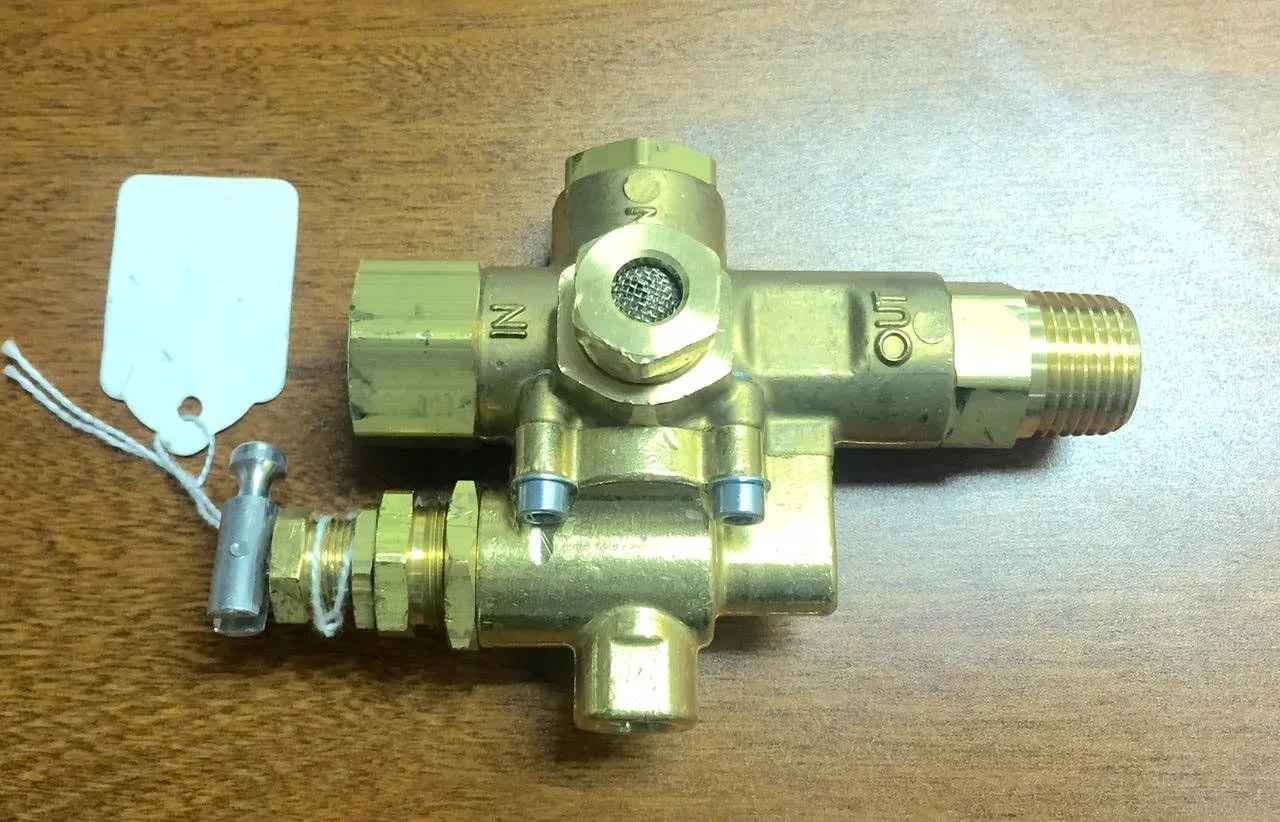

شیر یک طرفه تخلیه هوای کمپرسور هوا صنعتی، ترکیبی تخلیه گاز 140-175 NG5

شیرهای یک طرفه تخلیه پایلوت، یک شیر پایلوت، یک شیر تخلیه و یک شیر یک طرفه را در یک سیستم ترکیب می کنند که برای به کار انداختن کمپرسور هوا با سرعت ثابت استفاده می شود. آنها در کمپرسورهای موتور گازی و موتور الکتریکی استفاده می شوند. این لیست برای یک شیر تخلیه پایلوت کمپرسور هوا جدید با شیر یک طرفه داخلی است که معمولاً در کمپرسورهای هوای با موتور گازی استفاده می شود. شیر پایلوت برای 140-175 PSI از کارخانه تنظیم شده است، اما در صورت نیاز می توان آن را 30-40 PSI بالاتر یا پایین تر تنظیم کرد. این شیر دارای ورودی هوای 1/2 اینچ NPT مادگی و خروجی هوای 1/2 اینچ NPT نری است. یک پورت 1/8 اینچی در کنار آن برای شیر کنترل دریچه گاز یا کابل وجود دارد. همچنین در کنار شیر یک خروجی 3/8 اینچ NPT مادگی برای آزاد کردن هوا پس از رسیدن کمپرسور به فشار کامل وجود دارد که دارای یک صدا خفه کن هوای 3/8 اینچ NPT نری است تا به کاهش صدا کمک کند، که در صورت نیاز می توان آن را برداشت. شیر پایلوت دارای یک اهرم ضامن در بالا است که می توان آن را در موقعیت بالا برای شروع موتور بدون بار یا کنترل دریچه گاز قرار داد. تصویر شیر دارای نموداری است که در صورت نیاز به درک بیشتر کمک می کند.
