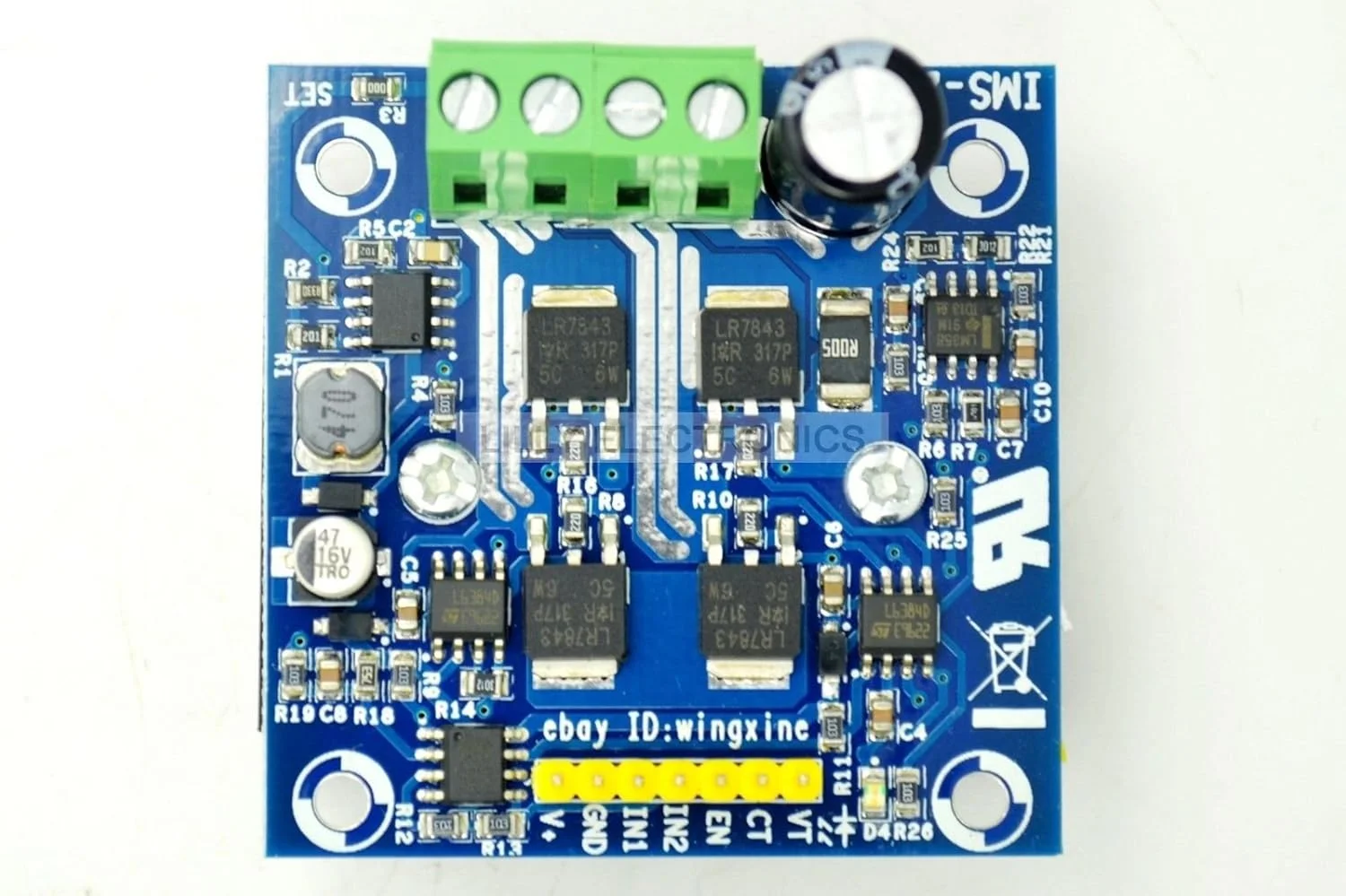

ماژول درایور موتور پل H فوق العاده IMS-2B 50A با ترمزهای قوی معکوس کننده

جزئیات ولتاژ نامی: 5V-12V / DC (14.6V / MAX، ولتاژ آستانه) جریان استندبای: <30ma +/- 5ma جریان کاری: 0A-50A (MAX) / در هر کانال حالت کنترل PWM: 1. چرخه وظیفه: 0٪ -98٪ 2. مقادیر توصیه شده فرکانس: (1) موتور معمولی: 16khz. (2) موتور بدون هسته: 80khz. (3) TEC: 500hz-80khz سطح ولتاژ ورودی: کم: 0V-0.5V. بالا: 2.5-13V. (درایو سازگار با سطح معمولی 3.3V، 5V، 12V) نمونه برداری جریان خروجی: نمونه برداری از جریان منبع تغذیه خروجی، نمونه برداری تک تراشه برای درمان محدود کننده انجام می شود. ولتاژ خروجی پین CT (V) = جریان (A) X 0.155 نمونه برداری ولتاژ خروجی: نمونه برداری از خروجی ولتاژ منبع تغذیه، محدودیت جریان برای نمونه برداری SCM انجام شده است. ولتاژ خروجی پین VT (V) = ولتاژ (V) X 0.32e بسته شامل 1 * ماژول درایور موتور پل H فوق العاده IMS-2B 50A با ترمزهای قوی معکوس کننده و 1 * SDK (شماتیک، برنامه PID) (ارسال از طریق ایمیل)
