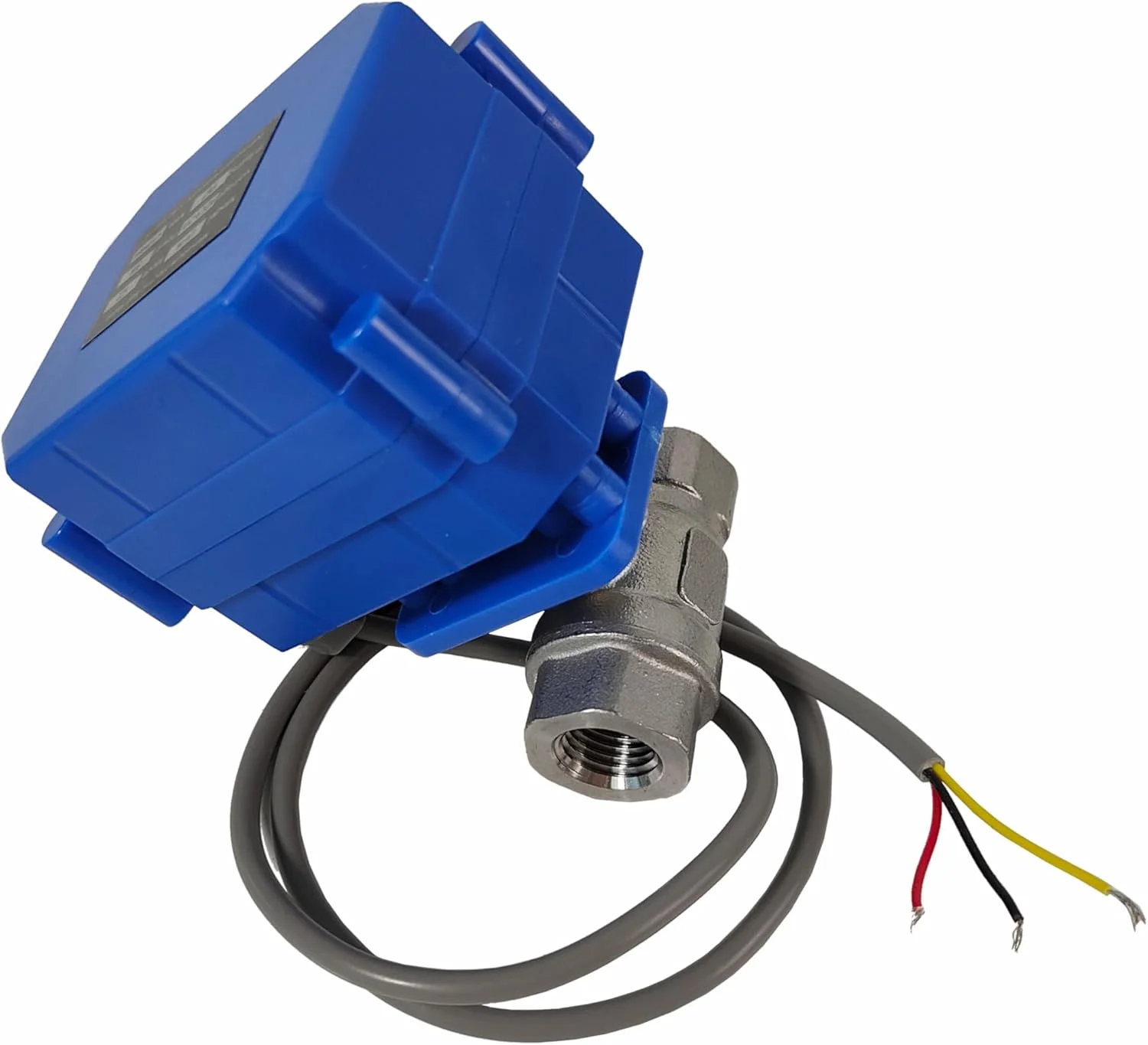

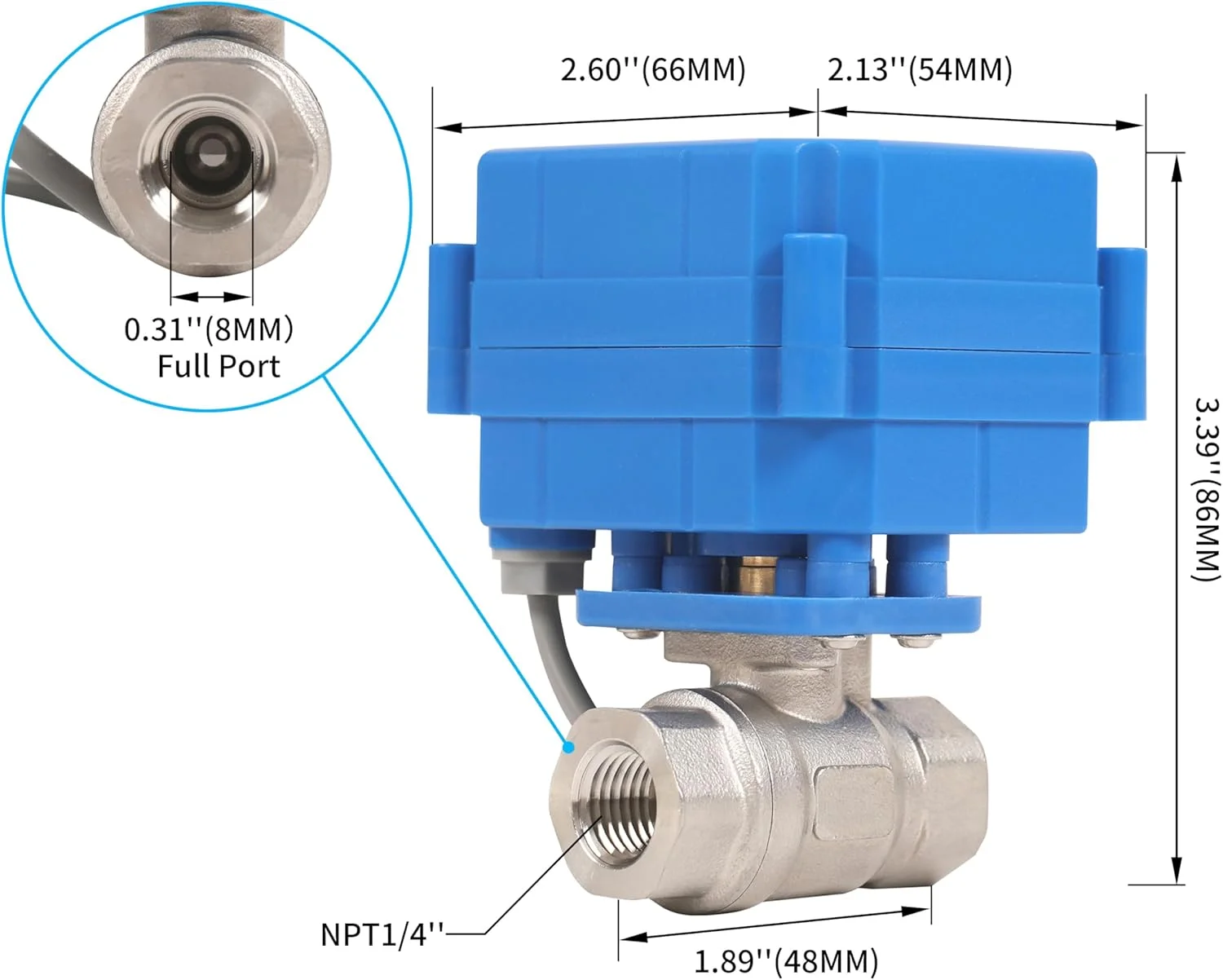

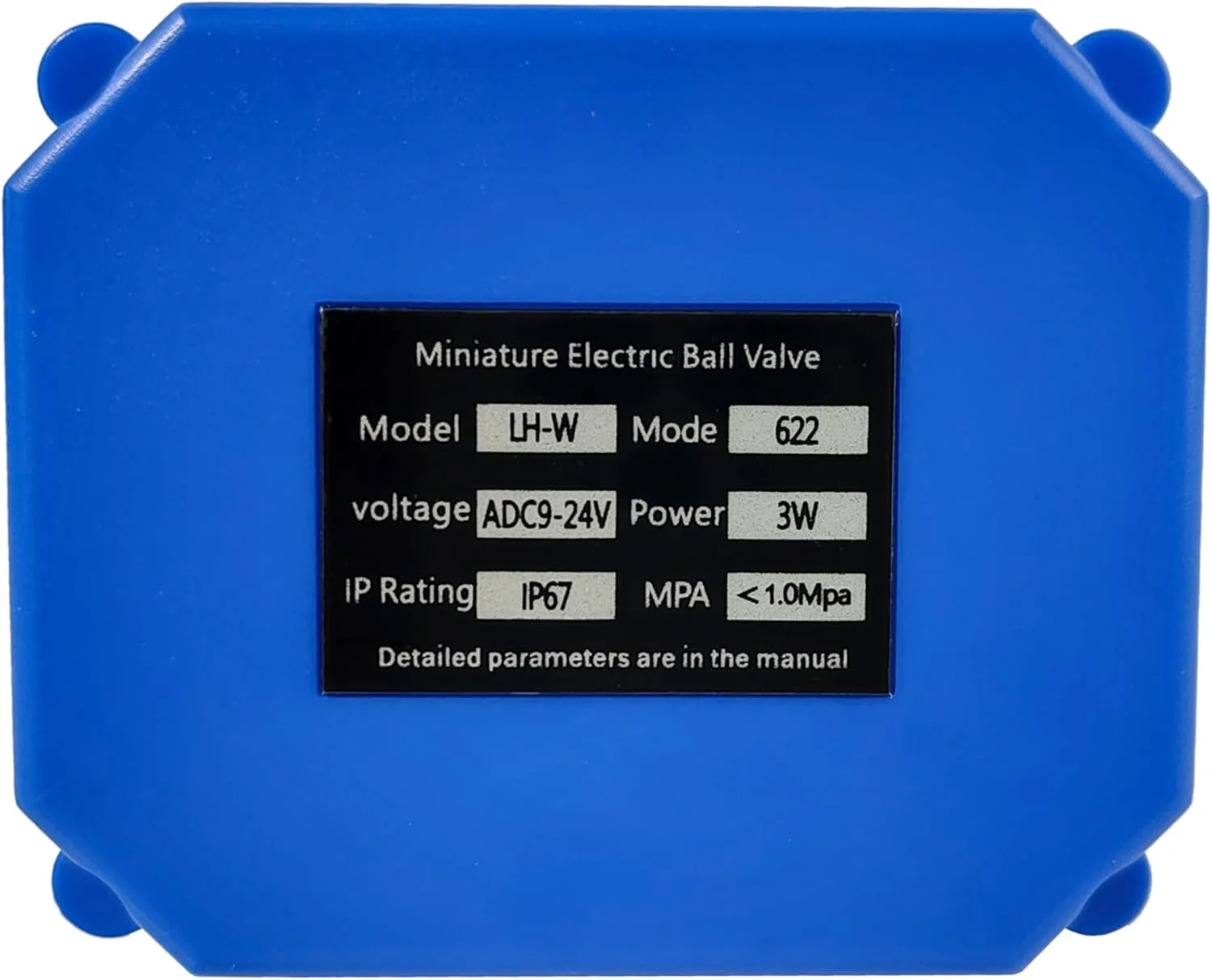

شیر توپی برقی موتوری HFS(R) - 1/4 اینچ NPT با پورت کامل 8 میلی متری، 3 سیم 2 کنترل، استیل ضد زنگ 304، 9-24 ولت AC/DC برای کنترل سیالات

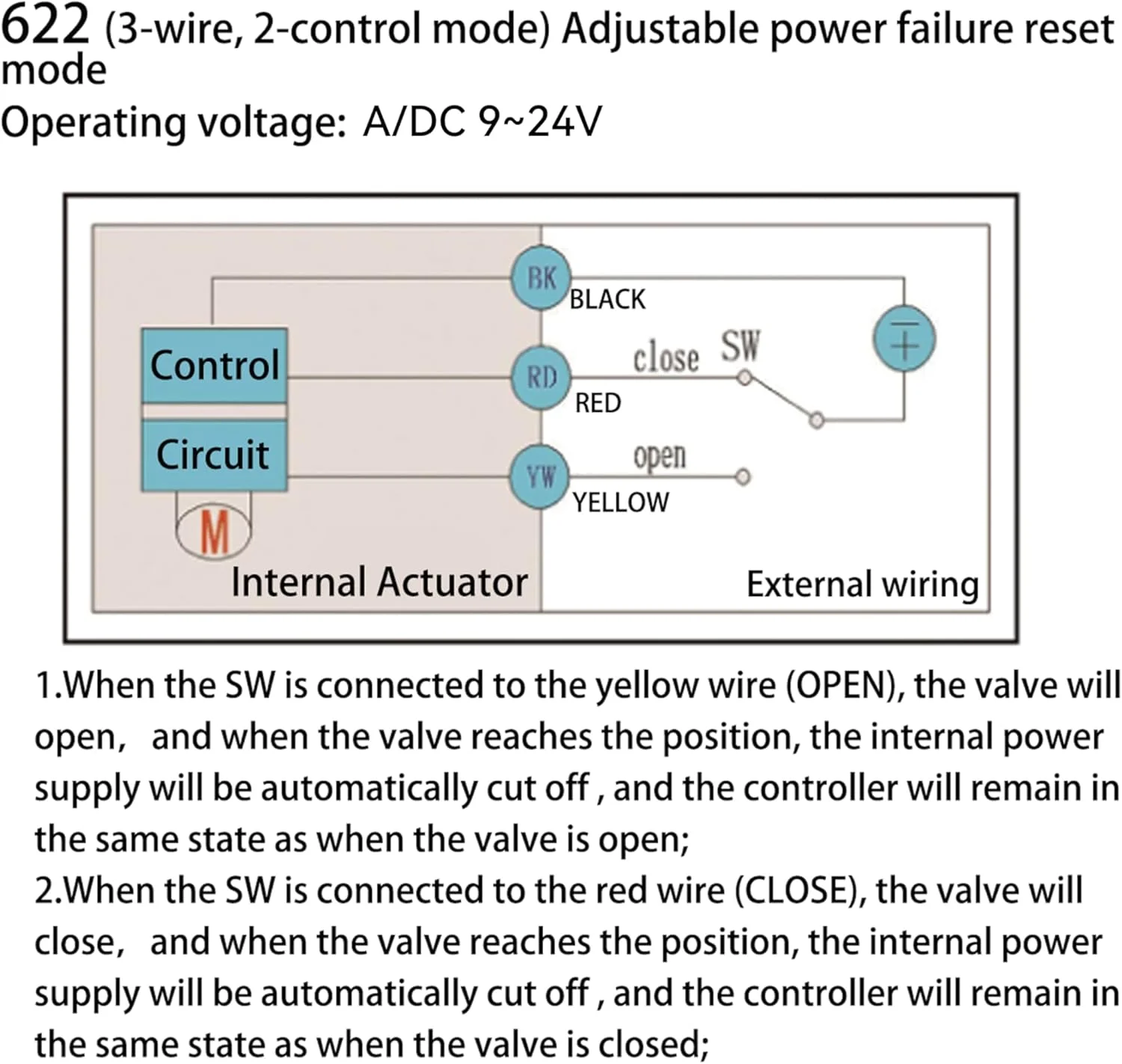

دفترچه راهنمای فنی حالت 3 سیم، 2 کنترل - تنظیم مجدد خرابی برق قابل تنظیم ولتاژ عملیاتی: AC/DC 9-24V 1. مشخصات نوع کنترل: 3 سیم، حالت 2 کنترل تنظیم مجدد خرابی برق: قابل تنظیم ولتاژ عملیاتی: AC/DC 9-24V 2. نمودار سیم کشی سیم مشکی (BK) را به عنوان خط مشترک وصل کنید. از سیم قرمز (RD) برای شروع عملکرد بستن استفاده کنید. از سیم زرد (YW) برای شروع عملکرد باز کردن استفاده کنید. سوئیچ خارجی (SW) دستور باز/بسته را انتخاب می کند. 3. دستورالعمل های عملیاتی 3.1 باز کردن شیر هنگامی که سوئیچ (SW) به سیم زرد (OPEN) متصل می شود، شیر شروع به باز شدن می کند. هنگامی که شیر به موقعیت کاملا باز می رسد، منبع تغذیه داخلی به طور خودکار خاموش می شود. کنترلر تا دستور بعدی در حالت باز باقی می ماند. 3.2 بستن شیر هنگامی که سوئیچ (SW) به سیم قرمز (CLOSE) متصل می شود، شیر شروع به بسته شدن می کند. هنگامی که شیر به موقعیت کاملا بسته می رسد، منبع تغذیه داخلی به طور خودکار خاموش می شود. کنترلر تا دستور بعدی در حالت بسته باقی می ماند. 4. نکات اطمینان حاصل کنید که منبع تغذیه در محدوده نامی (AC/DC 9-24V) باشد. سیم های کنترل باز و بسته را به طور همزمان وصل نکنید. هنگامی که به موقعیت انتهایی رسید، محرک به طور خودکار متوقف می شود و از اضافه بار موتور جلوگیری می کند. برای ایمنی، قبل از سیم کشی یا تعمیر و نگهداری، برق را قطع کنید.
