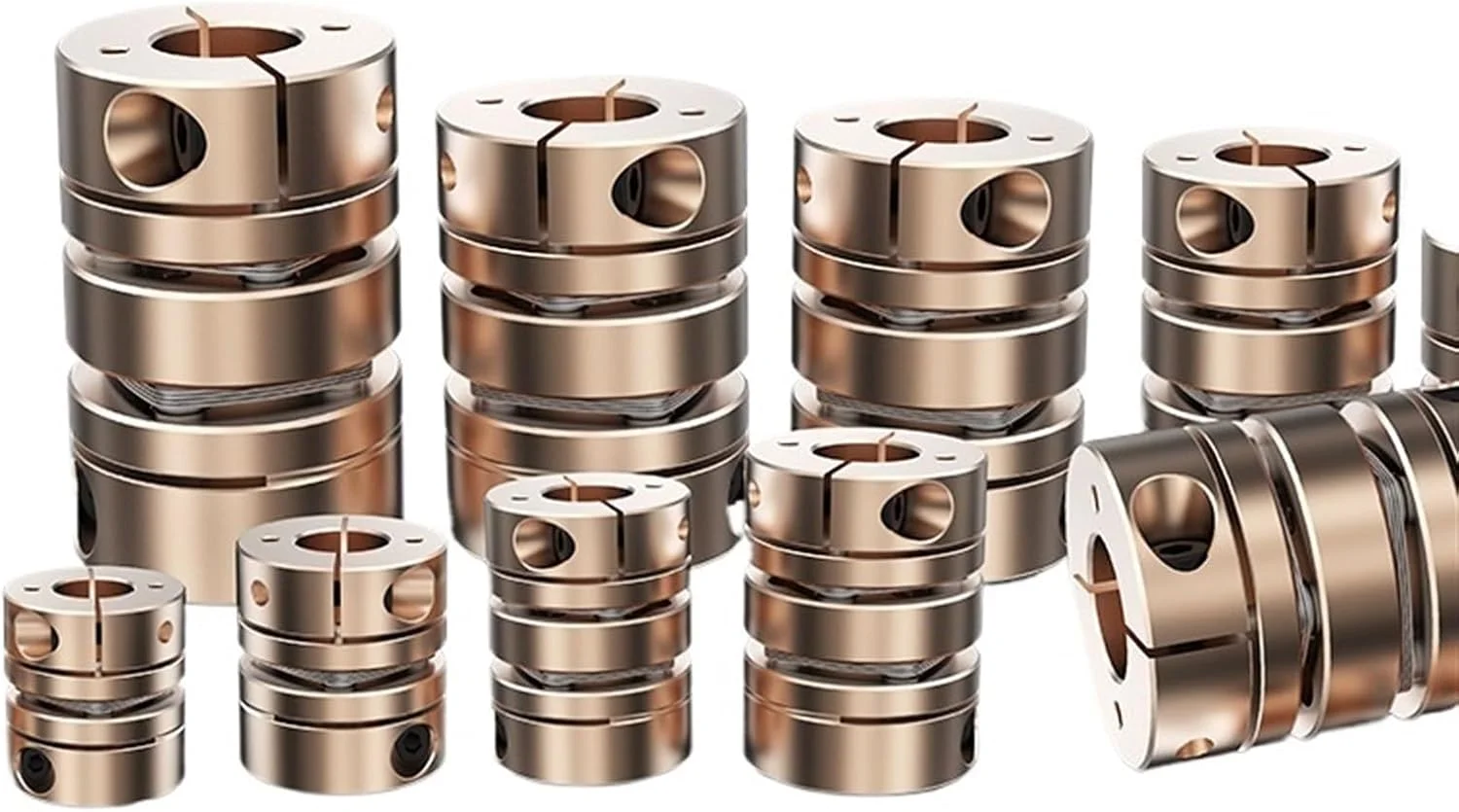

کوپلینگ شفت موتور انعطاف پذیر GIISH مدل LD D40L35/L50 دیافراگمی لوازم جانبی آلومینیومی کاردان Rc برای کوپلینگ پرینت سه بعدی (سایز: LD2-B-D40L50-12X12)

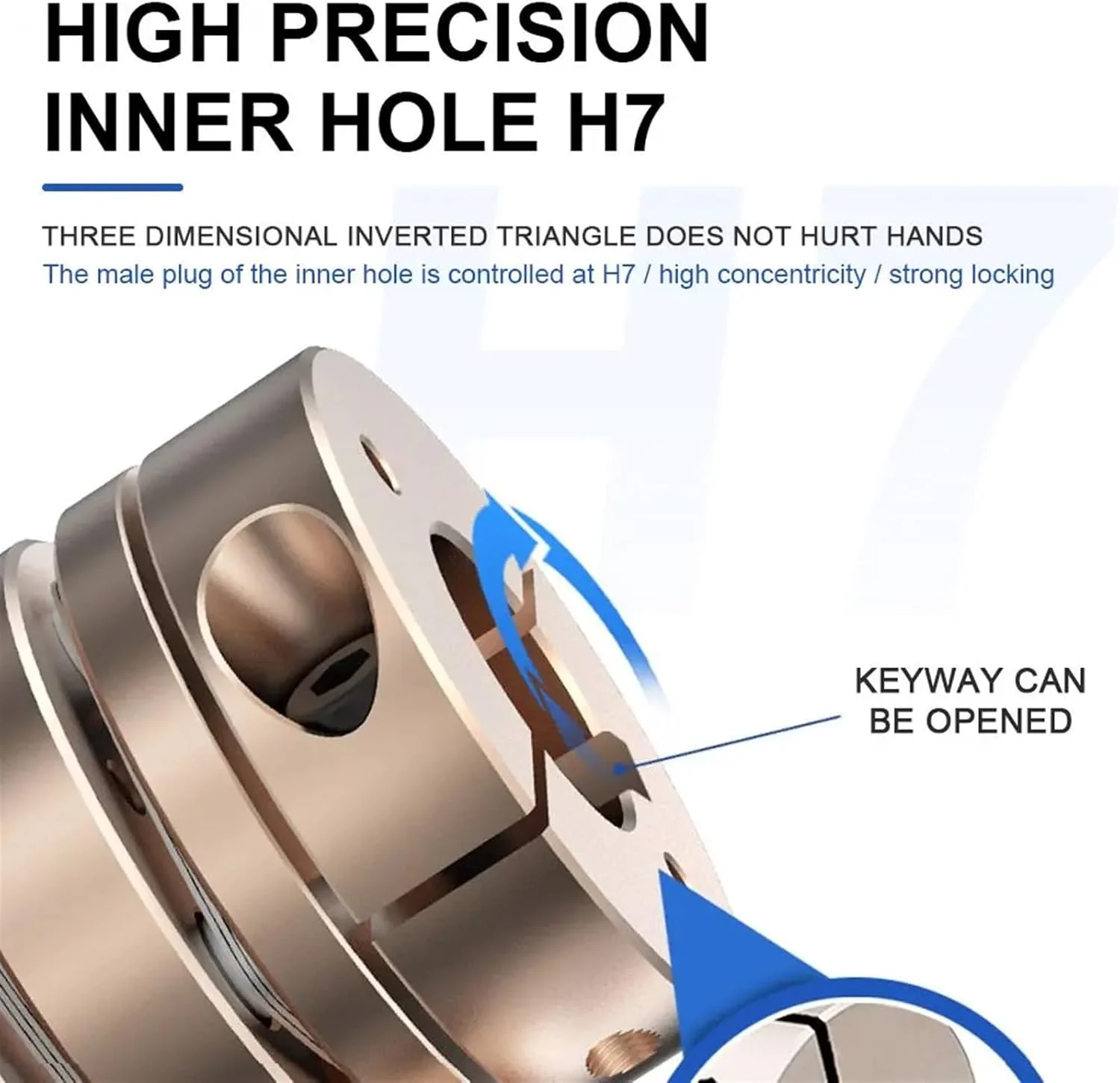

کوپلینگ ها پس از انتخاب طول بدنه و ابعاد بیرونی، لطفاً حتماً اندازه سوراخ داخلی را برای ما پیام بگذارید، این بسیار مهم است!!! LD1-B-D40L35 دیافراگم تکی اندازه سوراخ یک طرفه قابل پیام (D1): 6/7/8/9/10/11/12/13/14/15/16/17/18/19MM اندازه سوراخ طرف دیگر قابل پیام (D2): 6/7/8/9/10/11/12/13/14/15/16/17/18/19MM به عنوان مثال: LD1-B-D40L35 D1:6 D2:8 LD2-B-D40L50 دیافراگم دوتایی اندازه سوراخ یک طرفه قابل پیام (D1): 6/7/8/9/10/11/12/13/14/15/16/17/18/19MM اندازه سوراخ طرف دیگر قابل پیام (D2): 6/7/8/9/10/11/12/13/14/15/16/17/18/19MM به عنوان مثال: LD2-B-D40L50 D1:6 D2:8 هزینه سفارشی سازی 1 مجموعه قطر شفت عرض Keyway عمق Keyway Tolarance 0.5usd برای LD / LF / LB / LE 1usd برای LL / LT/ LR 2usd برای LP (برش خطی) لینک سفارشی سازی 10-12mm 4mm 1.8mm 0.1mm 12.7-17mm 5mm 2.3mm 18-22mm 6mm 2.8mm 23-30mm 8mm 3.3mm 0.2mm 31-38mm 10mm 3.3mm 39-44mm 12mm 3.3mm 45-50mm 14mm 3.5mm 51-58mm 16mm 4.3mm 59-65mm 18mm 4.4mm مدل D(mm) L(mm) D1-D2 (mm) M L1 (mm) L2 (mm) L3 (mm) L4 (mm) Screw fasten (n.m) LD1-B-D20L20 20 20 3-8 M3 9 2 4 / 2.1 LD1-B-D26L26 26 26 4-14 M3 11.8 2.4 4.1 / 2.1 LD1-B-D32L28 32 28 5-16 M3 12.4 3.2 4 / 2.1 LD1-B-D34L33 34 33 5-16 M4 14.9 3.2 5.2 / 4.9 LD1-B-D40L35 40 35 6-19 M4 15.5 4 5 / 4.9 LD1-B-D45L35 45 35 8-22 M4 15.5 4 5 / 4.9 LD1-B-D50L44 50 44 8-22 M5 20 4 6.8 / 10 LD1-B-D56L45 56 45 10-32 M5 20 5 6 / 10 LD1-B-D
