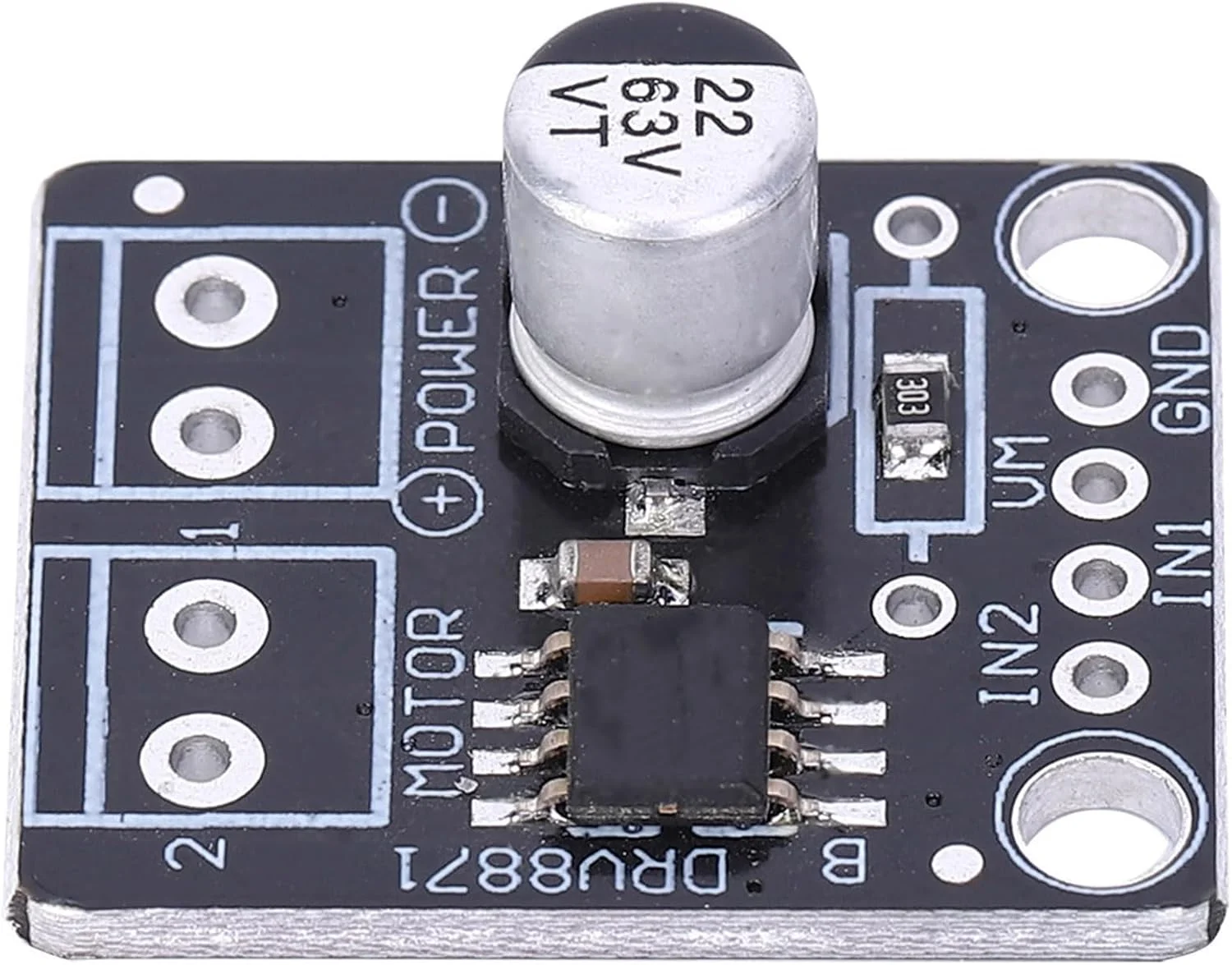

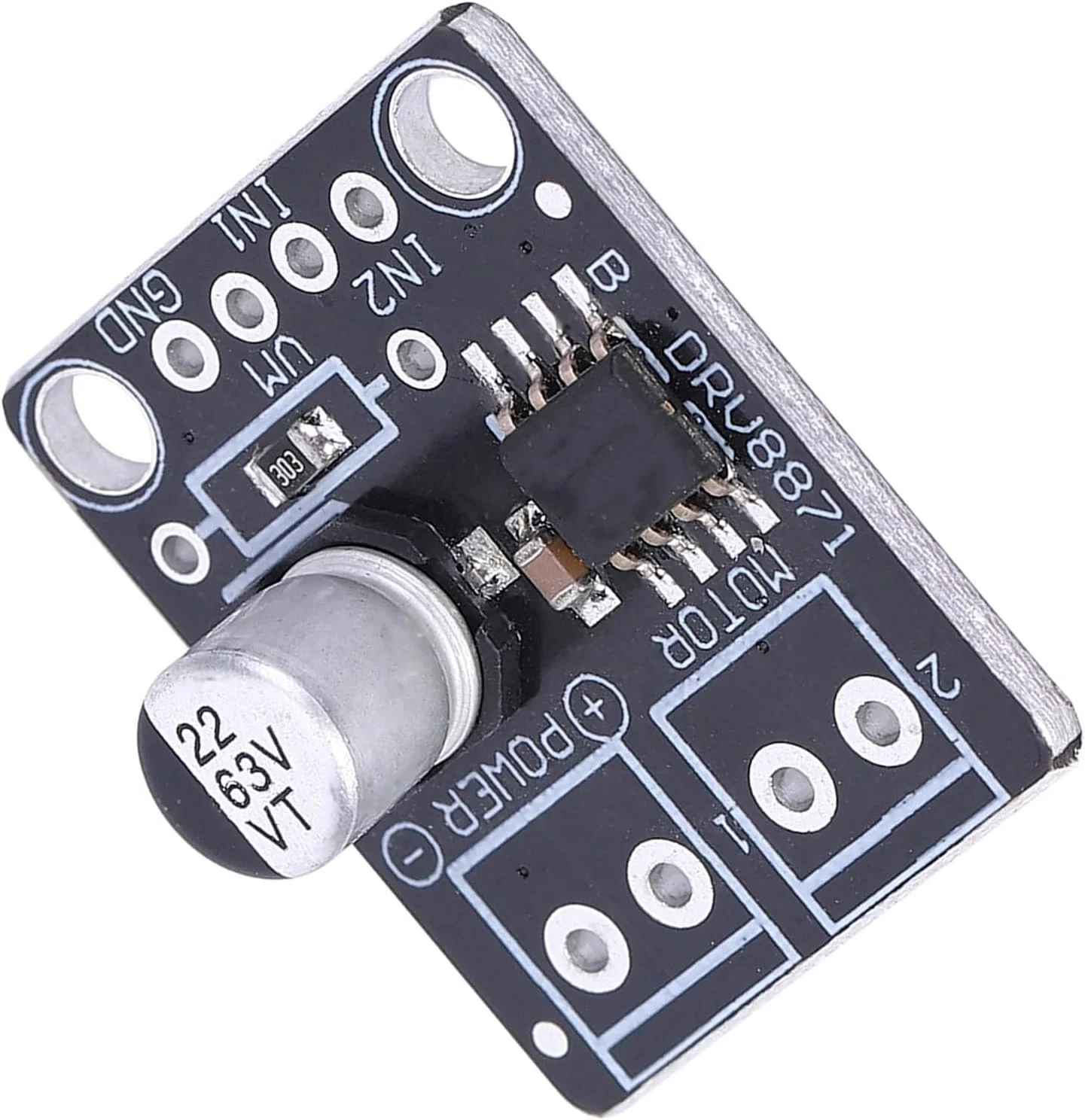

ماژول کنترل PWM مشکی جنریک، درایور موتور DC، برای لوازم چاپگر، تجهیزات صنعتی، ماشین های کوچک

۱. دستگاه DRV8871 یک درایور موتور DC براش خورده برای چاپگرها، لوازم خانگی، تجهیزات صنعتی و سایر ماشین های کوچک است. ۲. دو ورودی منطقی درایور H-bridge را کنترل می کنند، که از چهار MOSFET کانال N تشکیل شده است که می توانند موتورها را به صورت دو طرفه با جریان حداکثر 3.6 آمپر کنترل کنند. ۳. ورودی ها می توانند مدوله شوند (PWM) برای کنترل سرعت موتور، با استفاده از انتخاب حالت های میرایی جریان. ۴. دستگاه DRV8871 دارای مدار تنظیم جریان پیشرفته است که از ولتاژ مرجع آنالوگ یا مقاومت حسگر خارجی استفاده نمی کند. ۵. این راه حل جدید از یک مقاومت استاندارد کم هزینه و کم مصرف برای تنظیم آستانه جریان استفاده می کند. ۶. توانایی محدود کردن جریان به یک سطح مشخص می تواند به طور قابل توجهی نیازهای برق سیستم و خازن حجیم مورد نیاز برای حفظ ولتاژ پایدار را کاهش دهد، به ویژه برای راه اندازی موتور و شرایط توقف. ۷. این دستگاه به طور کامل در برابر خطاها و اتصال کوتاه محافظت می شود، از جمله افت ولتاژ (UVLO)، جریان بیش از حد (OCP) و دمای بیش از حد (TSD). ۸. هنگامی که شرایط خطا برطرف شود، دستگاه به طور خودکار به حالت عادی باز می گردد. مشخصات: وضعیت: نام تجاری جدید نوع مورد: درایور موتور DC جنس: فلز رنگ: سیاه درایور موتور H-Bridge – یک موتور DC، یک سیم پیچ موتور پله ای یا سایر بارها را هدایت می کند ولتاژ کاری گسترده 6.5 ولت تا 45 ولت RDS معمولی 565 میلی اهم (روشن) (HS + LS) درایو جریان 3.6 آمپر رابط کنترل PWM تنظیم جریان بدون مقاومت حسگر حالت خواب کم مصرف بسته بندی و ردپای کوچک: – 8 پین با – 4.9 × 6 میلی متر / 0.19 x 0.24 اینچ ویژگی های یکپارچه: – قفل ولتاژ پایین VM (UVLO) – جریان بیش از حد (OCP) – خاموش شدن حرارتی (TSD) – بازیابی خودکار خطا کاربردها: چاپگرها لوازم خانگی تجهیزات صنعتی سایر کاربردهای مکاترونیک لیست بسته: 1 عدد درایور موتور DC
