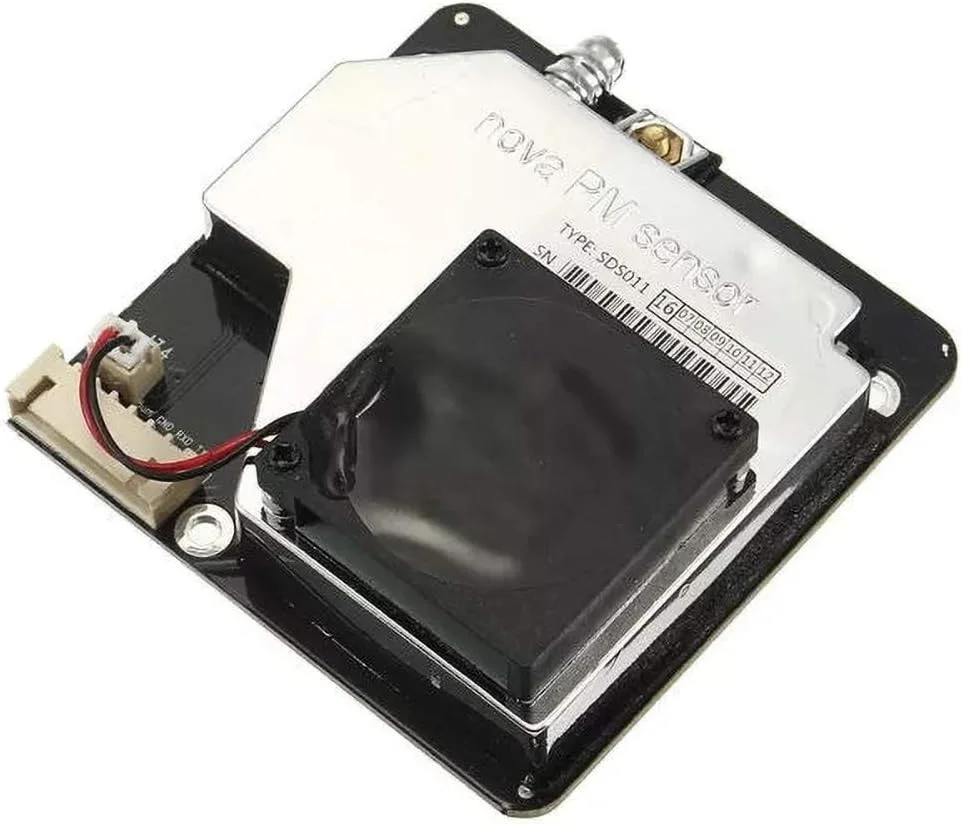

ماژول سنسور PM Gaodpz SDS011 لیزری با دقت بالا برای تشخیص کیفیت هوا PM2.5، تستر دیجیتال گرد و غبار

به فروشگاه ما خوش آمدید. ما بهترین کالاها و خدمات با کیفیت را به شما ارائه می دهیم و رضایت شما هدف همیشگی ما است. محدوده کاربرد: آشکارساز PM2.5، تصفیه کننده هوا، مبدل های هوا، سیستم فیلترینگ. اصل کار: استفاده از اصل پراکندگی لیزر: هنگام عبور ذرات از ناحیه تشخیص، پراکندگی نور می تواند القا شود. نور پراکنده به سیگنال های الکتریکی تبدیل می شود و این سیگنال ها تقویت و پردازش می شوند. تعداد و قطر ذرات را می توان با تجزیه و تحلیل به دست آورد زیرا شکل موج سیگنال رابطه معینی با قطر ذرات دارد. پارامترهای فنی: اندازه گیری خروجی PM2.5، PM10. محدوده 0.0-999.9 ug/m3. ولتاژ منبع تغذیه 5 ولت. حداکثر جریان کار 100 میلی آمپر. جریان خواب 2 میلی آمپر. محدوده دمای کارکرد -20-50 درجه سانتیگراد. زمان پاسخ 1 ثانیه. فرکانس خروجی داده های سریال 1 بار در ثانیه. وضوح قطر ذرات کمتر از 0.3um. خطای نسبی 10%. اندازه محصول 71x70x23mm. مشخصات رابط: پین کنترل CTL، رزرو شده. غلظت ذرات 1um >0.3 میکرون، خروجی PWM 5V. ورودی برق 5V. غلظت ذرات 25um >2.5 میکرون، خروجی PWM GND GND. گیرنده پورت سریال R. انتقال پورت سریال TXPS: گام رابط 2.54 میلی متر است. پروتکل ارتباطی: پروتکل ارتباط سریال: 9600 8N1. (نرخ 9600، بیت داده 8، توازن بدون، بیت توقف 1) چرخه ارتباط گزارش سریال: 1+0.5 ثانیه. فریم داده (10 بایت): هدر پیام + دستور + داده (6 بایت) + checksum + تریلر پیام. هدر پیام AA. دستور C0. داده 1 بایت پایین PM2.5. داده 2 بایت بالای PM2.5. داده 3 بایت پایین PM10. داده 4 بایت بالای PM10. داده 5 0 (رزرو شده). داده 6 0 (رزرو شده). checksum checksum. تریلر پیام AB. Checksum: داده 1 + داده 2 + ...+ داده 6. محتوای داده PM2.5: PM2.5 (ug/m3) = ((بایت بالای PM2.5*256 ) + بایت پایین PM2.5)/10. محتوای داده PM10: PM10 (ug/m3) = ((بایت بالای PM10*2
