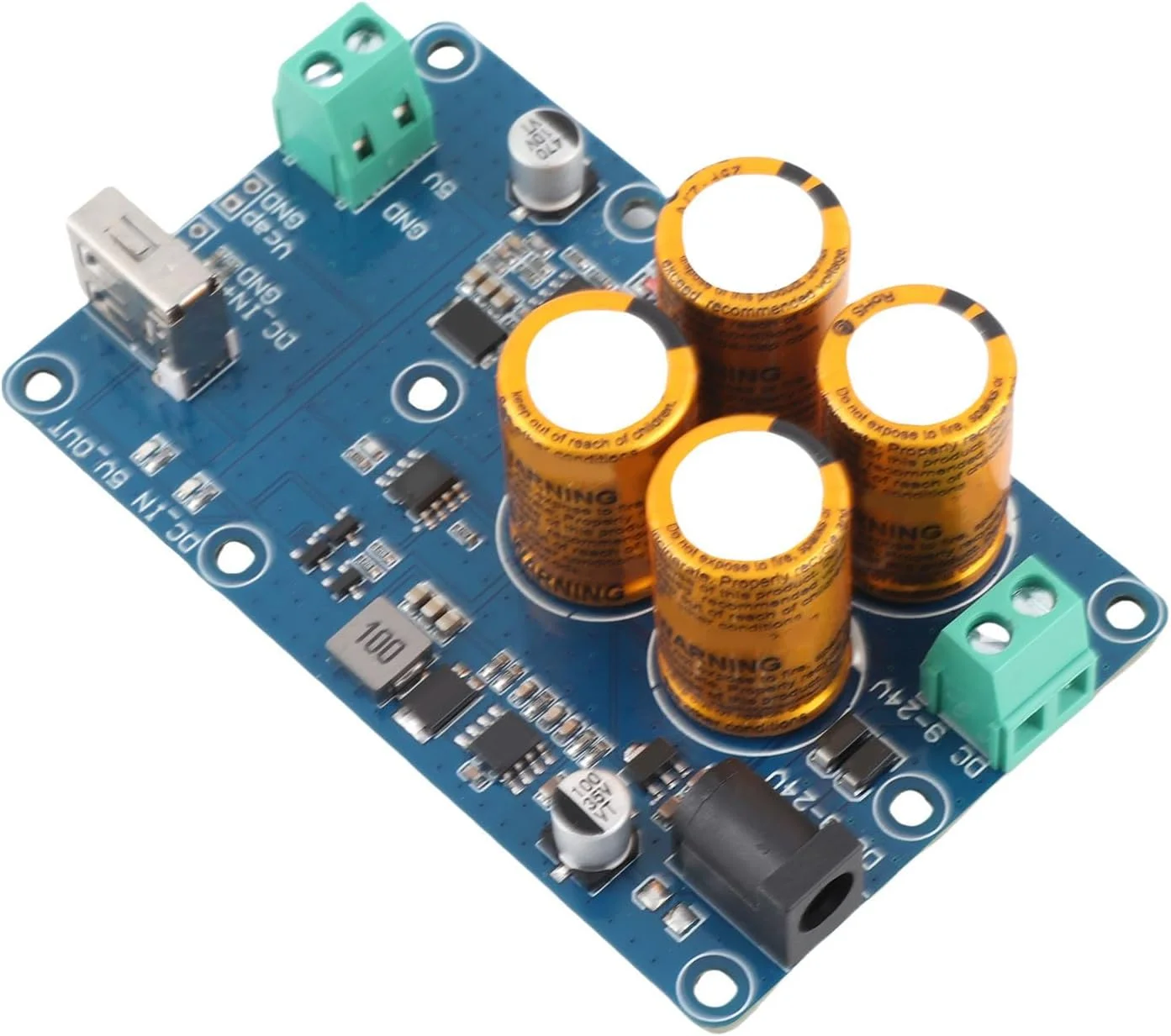

منبع تغذیه بدون وقفه سوپرخازنی Elprico برای ذخیره سازی داده های اضطراری RPI (4S)

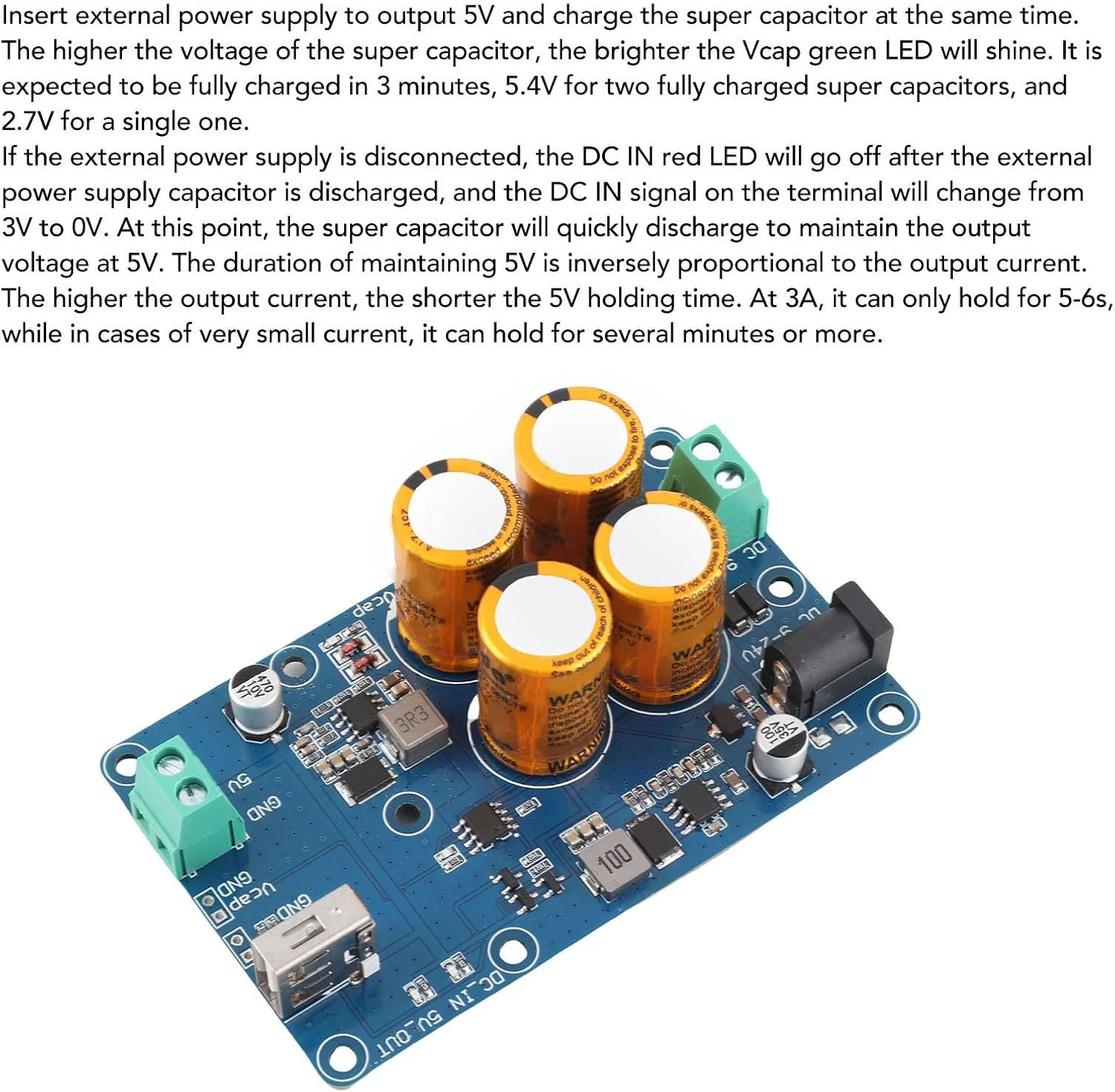

1. کاربرد محصول: این سوپرخازن برای ارائه منبع تغذیه بدون وقفه در صحنه هایی با قابلیت اطمینان بالا طراحی شده است. هنگامی که منبع تغذیه خارجی به طور غیرمنتظره برق را از دست می دهد، به سرعت به تخلیه سوپرخازن تغییر می کند. 2. استقامت و ذخیره سازی: این منبع تغذیه بدون وقفه می تواند زمان استقامت 10 تا 60 ثانیه را فراهم کند و یک سیگنال منبع تغذیه خارجی را خروجی دهد، که برای ذخیره سازی داده ها در محل کافی است. 3. 4. چراغ نشانگر: این یو پی اس مجهز به نشانگر برق است. DC in سبز نشان دهنده اتصال به منبع تغذیه خارجی است، 5V Out قرمز نشان دهنده خروجی 5 ولت است و روشنایی سبز VCAP با ولتاژ خازن متفاوت است. 5. جمع و جور و راحت: این منبع تغذیه بدون وقفه دارای اندازه جمع و جور و طراحی سبک وزن است که دارای اندازه 90 x 56 میلی متر با 3.5 میلی متر برای اتصال و استفاده آسان است. مشخصات فنی: نوع مورد: یو پی اس سوپر خازنی برای RPI جنس: PCB ورودی برق: 9-24VDC (سوکت برق DC 5.5x2.1 میلی متر یا ترمینال KF128) توان خروجی: 5VDC (USB 2.0 یا ترمینال KF128)، حداکثر جریان 5v3a سوپرخازن: 25f جریان شارژ: محدود به 1.4A، حدود 3 دقیقه برای شارژ کامل خازن جریان تخلیه: 5v3a (پیوسته) هنگام اتصال به برق خارجی، 5v3a (در عرض 10 ثانیه) هنگامی که فقط خروجی سوپر خازن خاموش می شود تشخیص منبع تغذیه: 2.54mmx2p، 3V نشان دهنده منبع تغذیه خارجی است، 0V نشان دهنده قطع برق است نشانگر برق: DCIN سبز نشان دهنده اتصال منبع تغذیه خارجی است، 5V OUT قرمز نشان دهنده خروجی 5 ولت است، روشنایی چراغ سبز Vcap با ولتاژ خازن تغییر می کند. روشن ترین حالت زمانی است که خازن پر است، زمانی که خازن تخلیه می شود خاموش می شود اندازه محصول: تقریبا 90 x 56 میلی متر / 3.5 x 2.2 اینچ LOCHELAND: تقریبا 3.5 میلی متر / 0.14 اینچ نحوه استفاده: منبع تغذیه خارجی را به خروجی 5 ولت وارد کنید و همزمان سوپر خازن را شارژ کنید. هرچه ولتاژ سوپرخازن بیشتر باشد، LED سبز VCAP روشن تر می شود. انتظار می رود در 3 دقیقه به طور کامل شارژ شود، 5.4 ولت برای دو سوپرخازن کاملاً شارژ شده و 2.7 ولت برای یک سوپرخازن. هنگامی که منبع تغذیه خارجی قطع می شود، LED قرمز DC power in پس از اتمام خازن منبع تغذیه خارجی خاموش می شود و سیگنال DC power in روی ترمینال از 3 ولت به 0 ولت تغییر می کند. در این مرحله، سوپرخازن به سرعت تخلیه می شود تا ولتاژ خروجی را در 5 ولت حفظ کند. مدت زمان حفظ 5 ولت نسبت معکوس با جریان خروجی دارد. هرچه جریان خروجی بیشتر باشد، زمان نگهداری 5 ولت کوتاه تر است. در 3 آمپر فقط 5 تا 6 ثانیه دوام می آورد، در حالی که در جریان بسیار کم می تواند چند دقیقه یا بیشتر دوام بیاورد. لیست بسته ها: 1 عدد یو پی اس سوپر خازنی
