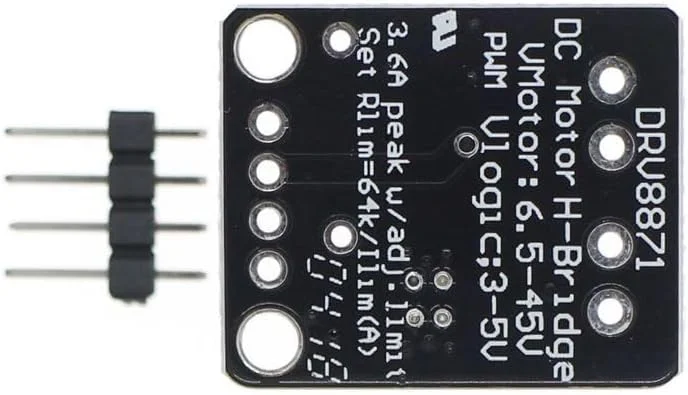

ماژول درایور موتور DC مدل DRV8871، برد تنظیم کننده PWM با ولتاژ 6.5-45 ولت DC برای چاپگرها، لوازم الکتریکی و تجهیزات صنعتی

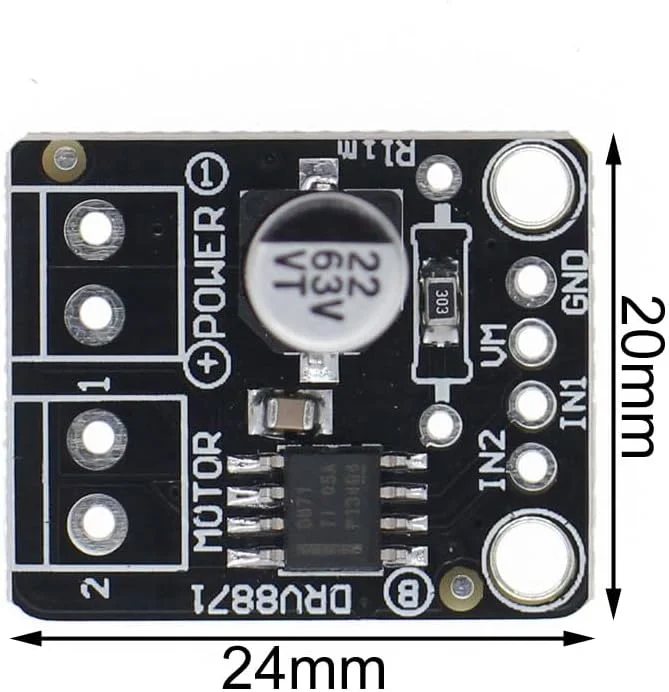

1.توضیحات: دستگاه DRV8871 یک درایور موتور DC براش‌دار است که برای چاپگرها، تجهیزات، تجهیزات صنعتی و سایر ماشین‌های کوچک استفاده می‌شود. دو ورودی منطقی، درایور H-bridge را کنترل می‌کنند که از چهار ماسفت کانال N تشکیل شده است و می‌تواند موتور را به صورت دو طرفه با جریان پیک تا 3.6 آمپر کنترل کند. ورودی را می‌توان با انتخاب حالت جریان برای کنترل سرعت موتور، مدولاسیون پهنای پالس (PWM) کرد. تنظیم هر دو ورودی به سطح پایین وارد حالت خواب با توان کم می‌شود. دستگاه DRV8871 دارای یک مدار تنظیم جریان است که از ولتاژ مرجع آنالوگ یا مقاومت‌های تشخیص خارجی استفاده نمی‌کند. توانایی محدود کردن جریان به یک سطح مشخص می‌تواند به طور قابل توجهی نیازهای برق سیستم و ظرفیت خازنی بزرگ مورد نیاز برای حفظ ولتاژ پایدار، به ویژه در هنگام راه اندازی موتور و شرایط توقف را کاهش دهد. این دستگاه دارای حفاظت کامل در برابر خطا و اتصال کوتاه، از جمله افت ولتاژ (UVLO)، جریان اضافه (OCP) و گرمای بیش از حد (TSD) است. پس از رفع مشکل، تجهیزات به طور خودکار به حالت عادی باز می گردند. 2.ویژگی: 1>.درایور موتور H-bridge 2>.درایو جریان پیک 3.6 آمپر 3>.رابط کنترل PWM 4>.حالت خواب با توان کم 5>.565mohm RDS معمولی (روشن) (HS+LS) 3.پارامتر: 1>.ولتاژ کاری: DC 6.5V-45V 2>.اندازه: 24*20mm 4.بسته: 1>.1 عدد درایور موتور DC مدل DRV8871 2>.1 عدد پین نر XH2.54-4P
