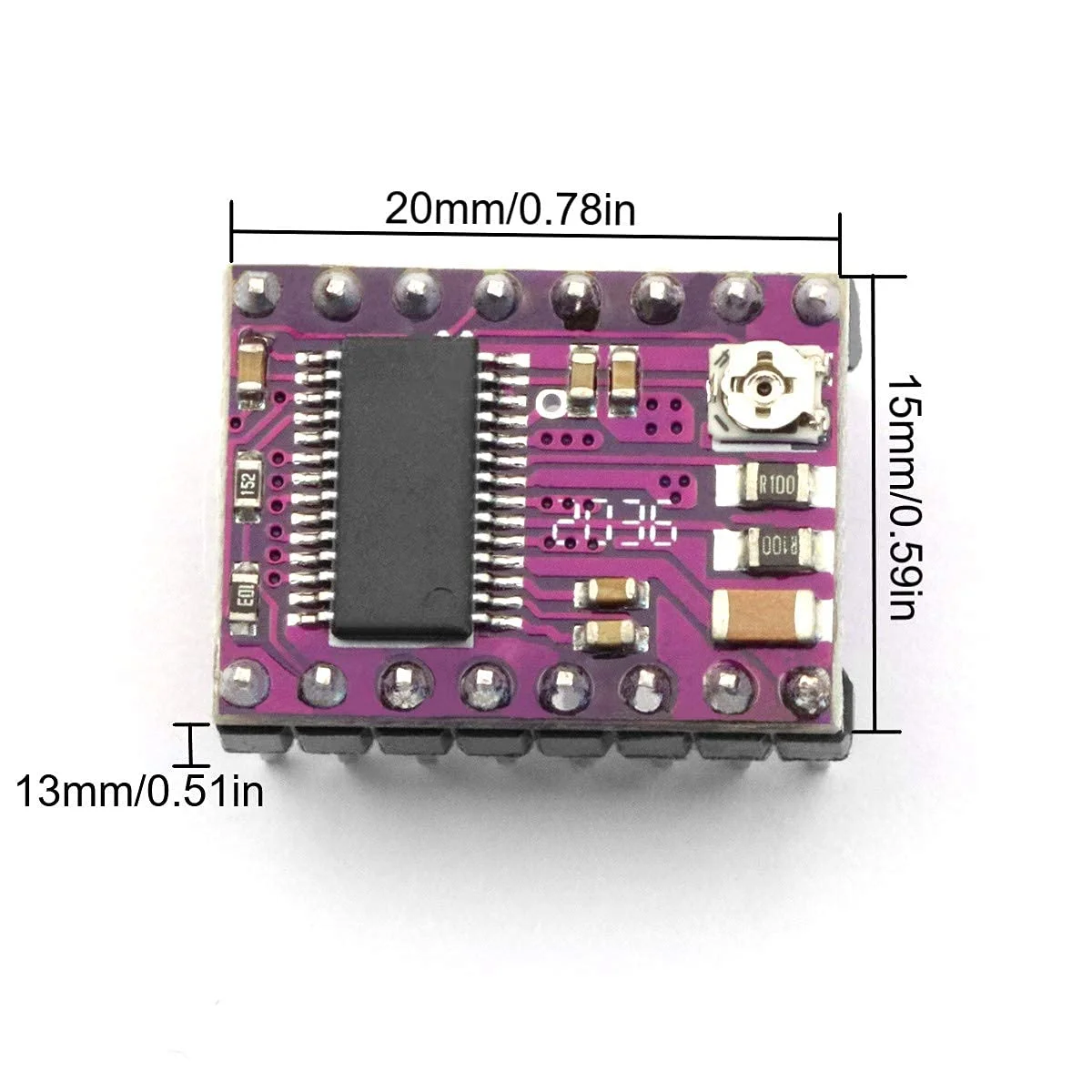

ماژول درایور موتور پله ای DRV8825 برای پرینتر سه بعدی Rrerap Ramps 1.4 A4988 (6 عددی)

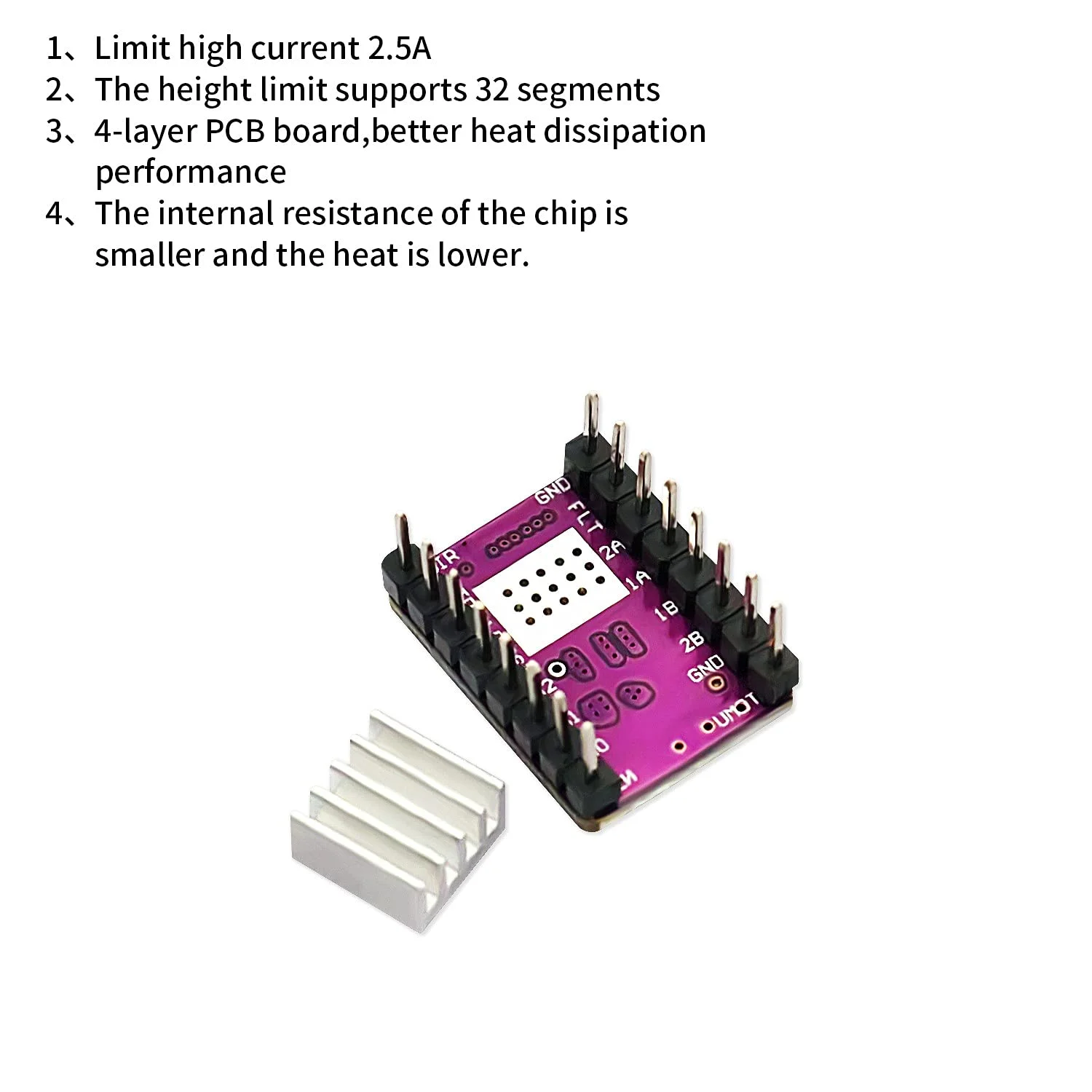

توضیحات: برد درایور موتور پله ای DRV8825 یک برد توسعه برای درایور موتور پله ای دو قطبی DRV8825 با قابلیت میکرو استپینگ است. این ماژول دارای پین اوت و رابطی است که تقریباً مشابه با برد درایور موتور پله ای A4988 است، بنابراین می توان از آن به عنوان جایگزینی با کارایی بالاتر برای آن بردها در بسیاری از کاربردها استفاده کرد. DRV8825 دارای محدود کننده جریان قابل تنظیم، حفاظت در برابر جریان بیش از حد و دمای بیش از حد و شش رزولوشن میکرو استپ (تا 1/32 استپ) است. این ماژول از 8.2 تا 45 ولت کار می کند و می تواند تا تقریباً 1.5 آمپر در هر فاز بدون هیت سینک یا جریان هوای اجباری ارائه دهد (دارای رتبه تا 2.2 آمپر در هر سیم پیچ با خنک کننده اضافی کافی). پارامترهای محصول: نام محصول: درایور موتور پله ای dv8825 جنس محصول: PCB جریان درایو: 2.5 آمپر زیربخش: 1، 1/2، 1/4، 1/8، 1/16، 1/32 حداکثر جریان: 2.5 آمپر پشتیبانی تا 32 بخش برد PCB 4 لایه، عملکرد اتلاف حرارت بهتر ویژگی ها: * رابط کاربری ساده برای کنترل استپ و جهت * شش رزولوشن مختلف استپ: فول استپ، نیم استپ، 1/4 استپ، 1/8 استپ، 1/16 استپ و 1/32 استپ * کنترل جریان قابل تنظیم به شما امکان می دهد حداکثر جریان خروجی را با یک پتانسیومتر تنظیم کنید، که به شما امکان می دهد از ولتاژهای بالاتر از ولتاژ نامی موتور پله ای خود برای دستیابی به نرخ استپ بالاتر استفاده کنید * حداکثر ولتاژ منبع تغذیه 45 ولت * رگولاتور داخلی (بدون نیاز به منبع تغذیه منطقی خارجی) * می تواند مستقیماً با سیستم های 3.3 ولت و 5 ولت ارتباط برقرار کند * خاموش شدن حرارتی در دمای بیش از حد، خاموش شدن جریان بیش از حد و قفل ولتاژ پایین * حفاظت از اتصال کوتاه به زمین و بار کوتاه * PCB 4 لایه با مس 2 اونس برای بهبود اتلاف حرارت * پد لحیم کاری قابل اکسپوز در زیر IC درایور در پایین PCB * اندازه ماژول، پین اوت و رابط کاربری با درایورهای موتور پله ای A4988 ما در اکثر موارد مطابقت دارد (به پایین مراجعه کنید)
