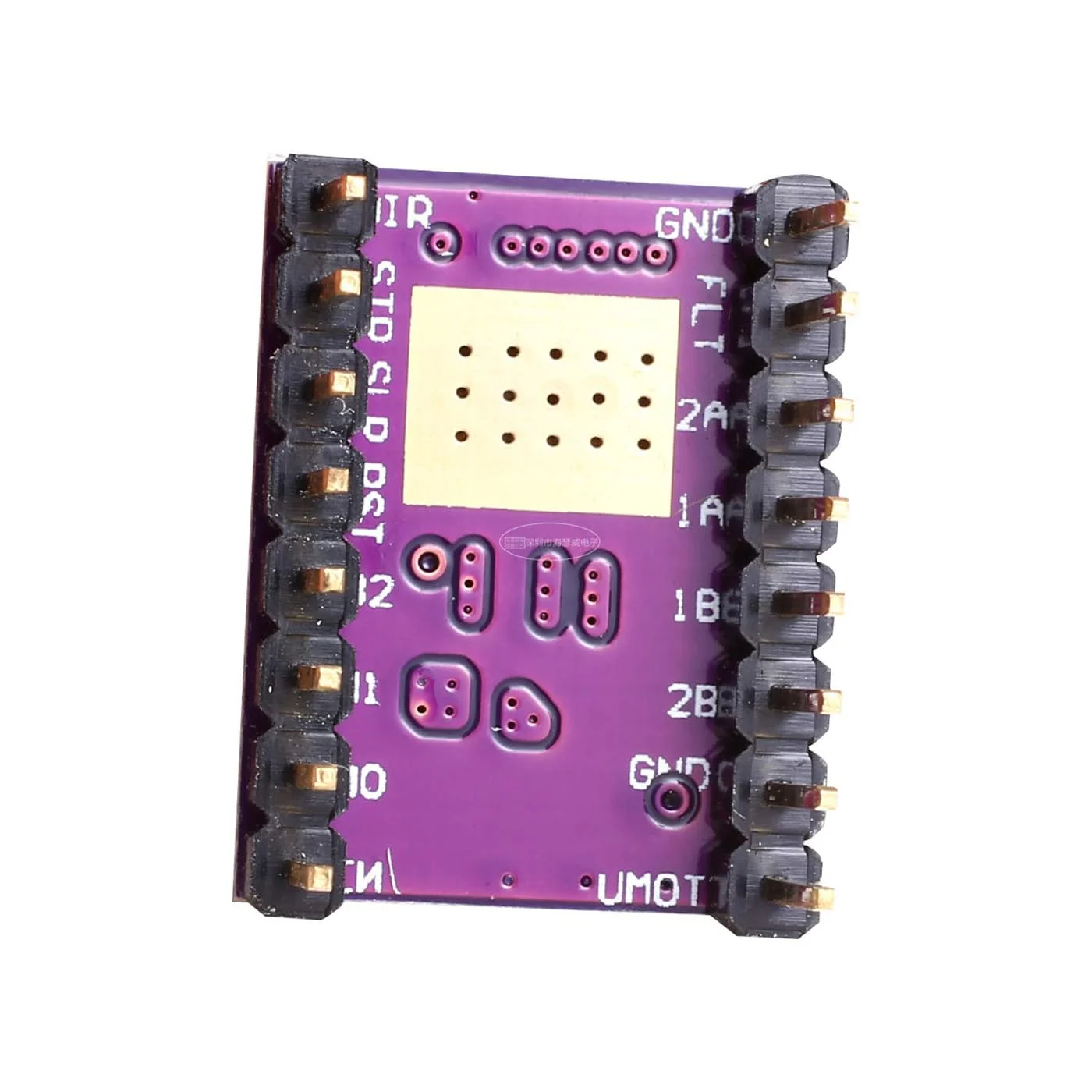

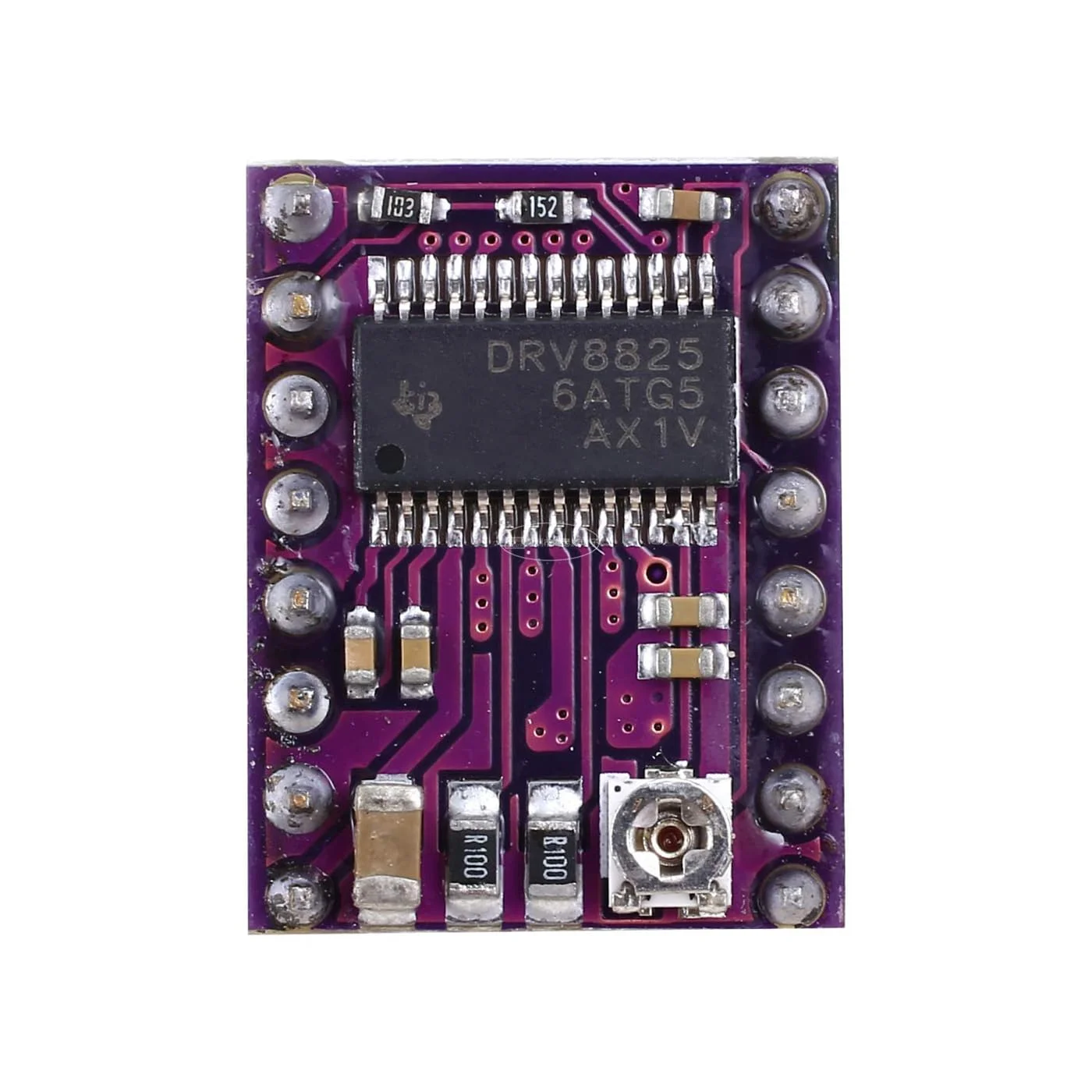

ماژول درایور موتور پله ای DRV8825 برای پرینتر سه بعدی RepRap 4 RAMPS1.4 StepStick - پنج عدد

مشخصات فنی: درایور موتور پله ای DRV8825 یک برد توسعه برای درایور موتور پله ای بایپولار میکرو استپینگ DRV8825 است. این ماژول دارای پین اوت و رابطی است که تقریباً مشابه برد درایور موتور پله ای A4988 است، بنابراین می توان از آن به عنوان جایگزینی با کارایی بالاتر برای آن بردها در بسیاری از کاربردها استفاده کرد. DRV8825 دارای محدود کننده جریان قابل تنظیم، حفاظت در برابر جریان بیش از حد و دمای بیش از حد و شش رزولوشن میکرو استپ (تا 1/32 استپ) است. این دستگاه از 8.2 تا 45 ولت کار می کند و می تواند تا حدود 1.5 آمپر در هر فاز بدون هیت سینک یا جریان هوای اجباری ارائه دهد (دارای رتبه تا 2.2 آمپر در هر سیم پیچ با خنک کننده اضافی کافی). ویژگی ها: * رابط کنترل ساده استپ و جهت * شش رزولوشن مختلف استپ: فول استپ، نیم استپ، 1/4 استپ، 1/8 استپ، 1/16 استپ و 1/32 استپ * کنترل جریان قابل تنظیم به شما امکان می دهد حداکثر جریان خروجی را با یک پتانسیومتر تنظیم کنید، که به شما امکان می دهد از ولتاژهای بالاتر از ولتاژ نامی موتور پله ای خود برای دستیابی به نرخ استپ بالاتر استفاده کنید * حداکثر ولتاژ منبع تغذیه 45 ولت * رگولاتور داخلی (بدون نیاز به منبع تغذیه منطقی خارجی) * می تواند مستقیماً با سیستم های 3.3 ولت و 5 ولت ارتباط برقرار کند * خاموش شدن حرارتی در دمای بیش از حد، خاموش شدن جریان بیش از حد و قفل ولتاژ پایین * حفاظت از اتصال کوتاه به زمین و بار کوتاه * PCB 4 لایه با مس 2 اونس برای بهبود اتلاف گرما * پد زمین لحیم کاری شده در زیر IC درایور در پایین PCB * اندازه ماژول، پین اوت و رابط با درایورهای موتور پله ای A4988 ما در اکثر موارد مطابقت دارد (برای اطلاعات بیشتر به پایین این صفحه مراجعه کنید) بسته شامل: 5 * برد درایور موتور پله ای DRV8825
