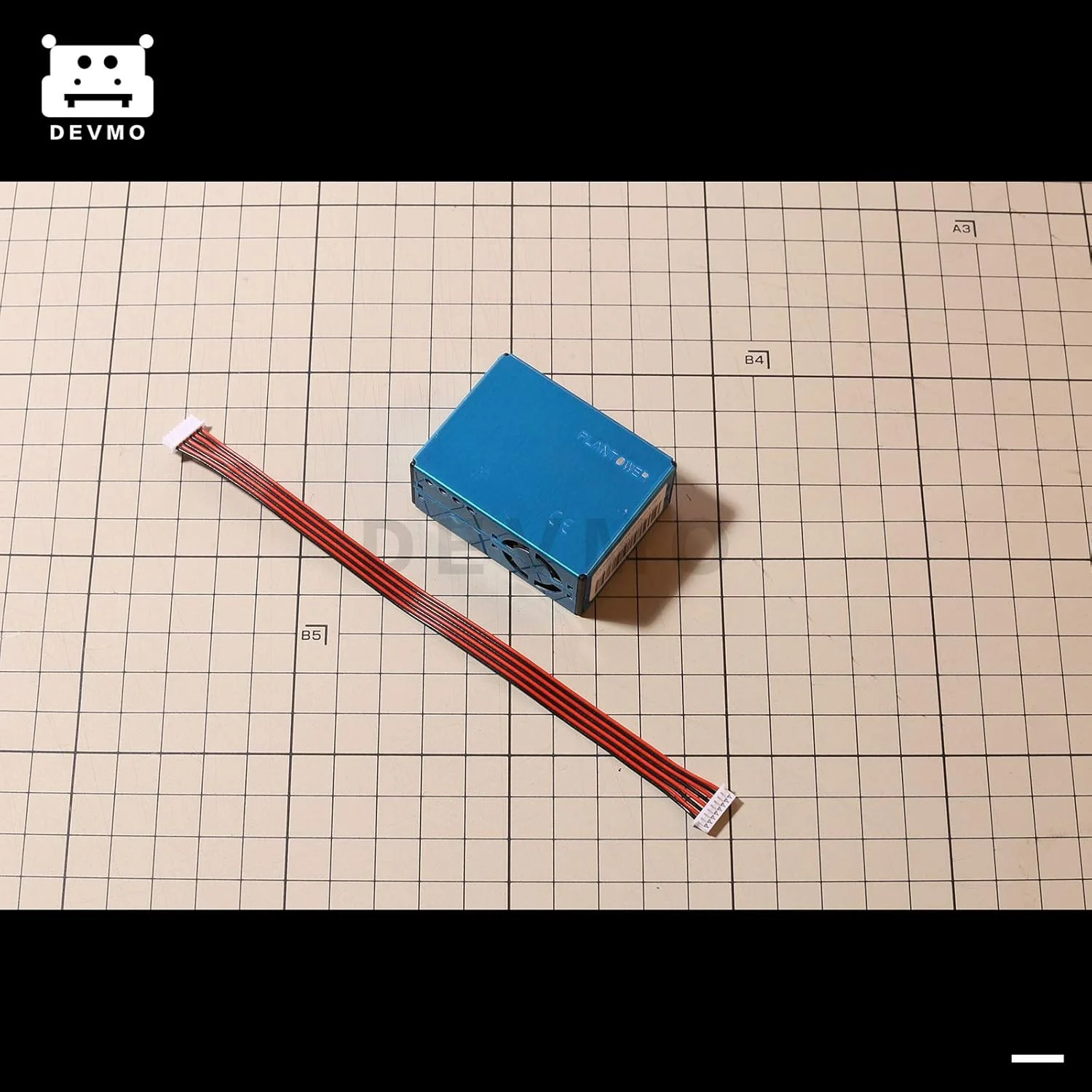

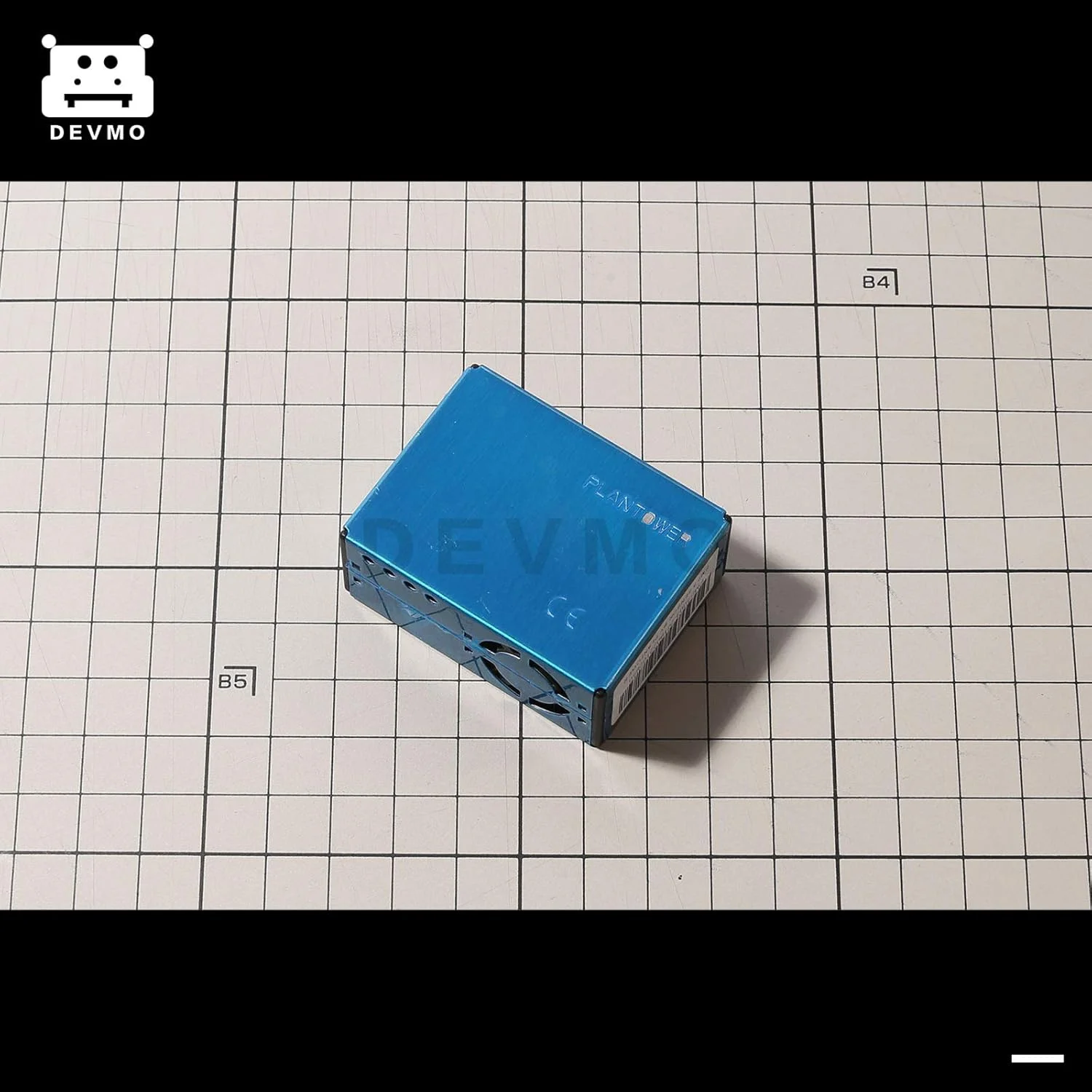

سنسور لیزری تشخیص غلظت ذرات دیجیتال DEVMO مدل PMS5003 PM2.5 PM10 به همراه کابل، سنسور تشخیص کیفیت هوا، سنسور گرد و غبار، ماژول مانیتور تهویه هوا سازگار با آردوینو

نکات مداری: 1) منبع تغذیه DC 5V مورد نیاز است زیرا فن باید با 5 ولت راه اندازی شود. اما سطح بالای پین داده 3.3 ولت است. اگر توان MCU میزبان 5 ولت است، باید از واحد تبدیل سطح استفاده شود. 2) پین های SET و RESET در داخل بالا کشیده شده اند، بنابراین در صورت عدم استفاده نباید به هم متصل شوند. 3) PIN7 و PIN8 نباید به هم متصل شوند. 4) به دلیل عملکرد فن، حداقل 30 ثانیه پس از بیدار شدن سنسور از حالت خواب، باید داده های پایدار دریافت شود. نکات نصب: 1) پوسته فلزی به GND متصل است، بنابراین مراقب باشید که با سایر قسمت های مدار به جز GND اتصال کوتاه نداشته باشد. 2) بهترین روش نصب این است که صفحه ورودی و خروجی را نزدیک به صفحه میزبان قرار دهید. یا برای جلوگیری از جریان هوا از حلقه داخلی، باید یک محافظ بین ورودی و خروجی قرار داده شود. 3) سوراخ دمنده در پوسته میزبان نباید کوچکتر از ورودی باشد. 4) سنسور نباید در مسیر جریان هوای دستگاه تصفیه هوا نصب شود یا باید توسط ساختاری محافظت شود. 5) سنسور باید حداقل 20 سانتی متر بالاتر از سطح زمین نصب شود تا از مسدود شدن توسط گرد و غبار جلوگیری شود. 6) سنسور را جدا نکنید. 7) از پیچ خودکار M2 برای ثابت کردن سنسور استفاده شود، اما نباید عمیق تر از 5 میلی متر در سنسور فرو رود. سایر موارد قابل توجه: 1) فقط سازگاری تمام سنسورهای PM شرکت PLANTOWER تضمین شده است. و سنسور نباید با هیچ تجهیزات شخص ثالثی بررسی شود. 2) سنسور معمولاً در محیط داخلی معمولی استفاده می شود. بنابراین در صورت استفاده در شرایط زیر باید از محافظت بیشتری استفاده شود: a) زمانی که غلظت ≥300μg/m³ بیشتر از 50% کل سال باشد یا غلظت≥500μg/m³ بیشتر از 20% کل سال باشد. b) آشپزخانه c) شرایط مه آب مانند حمام یا چشمه آب گرم. d) فضای باز
