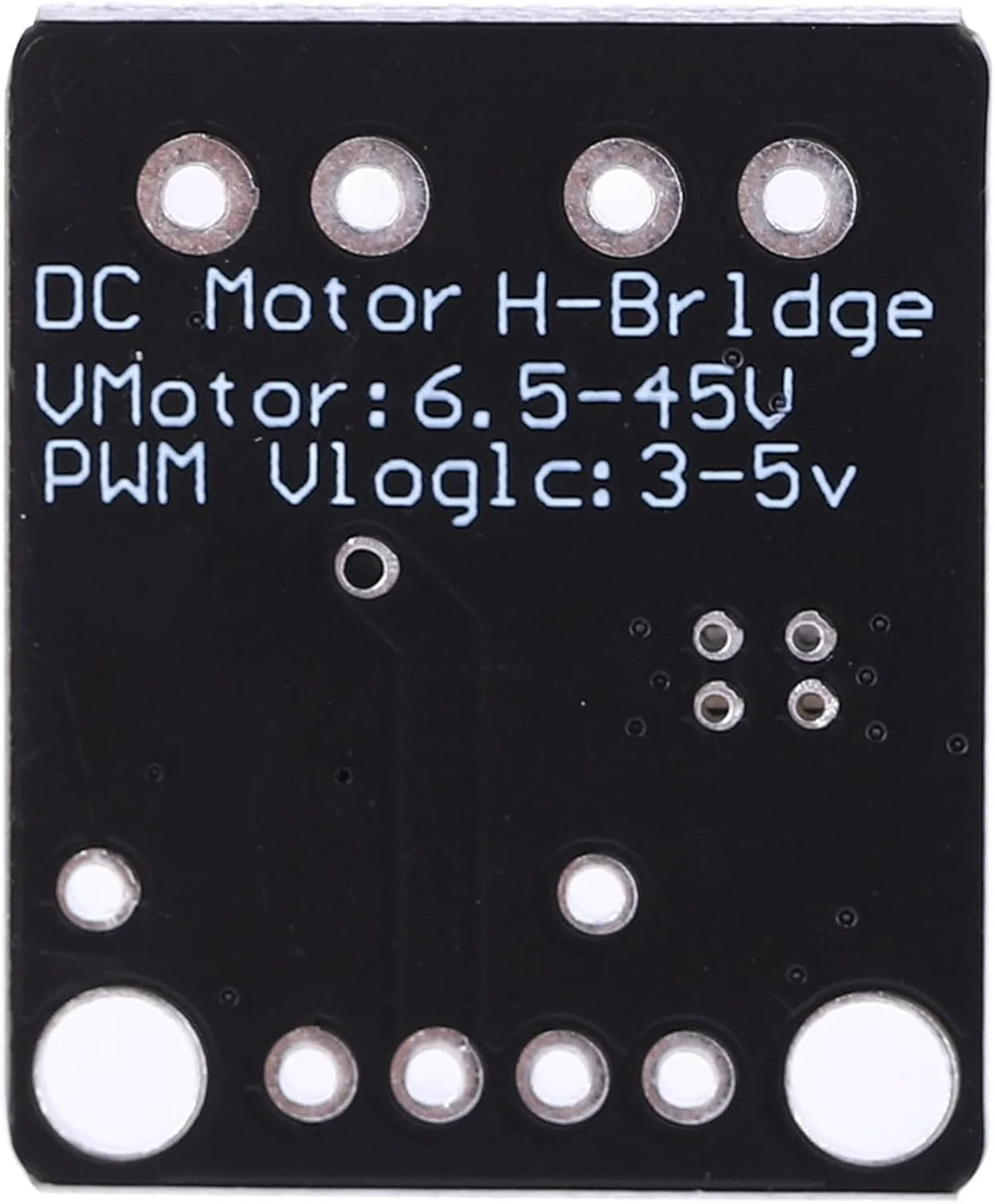

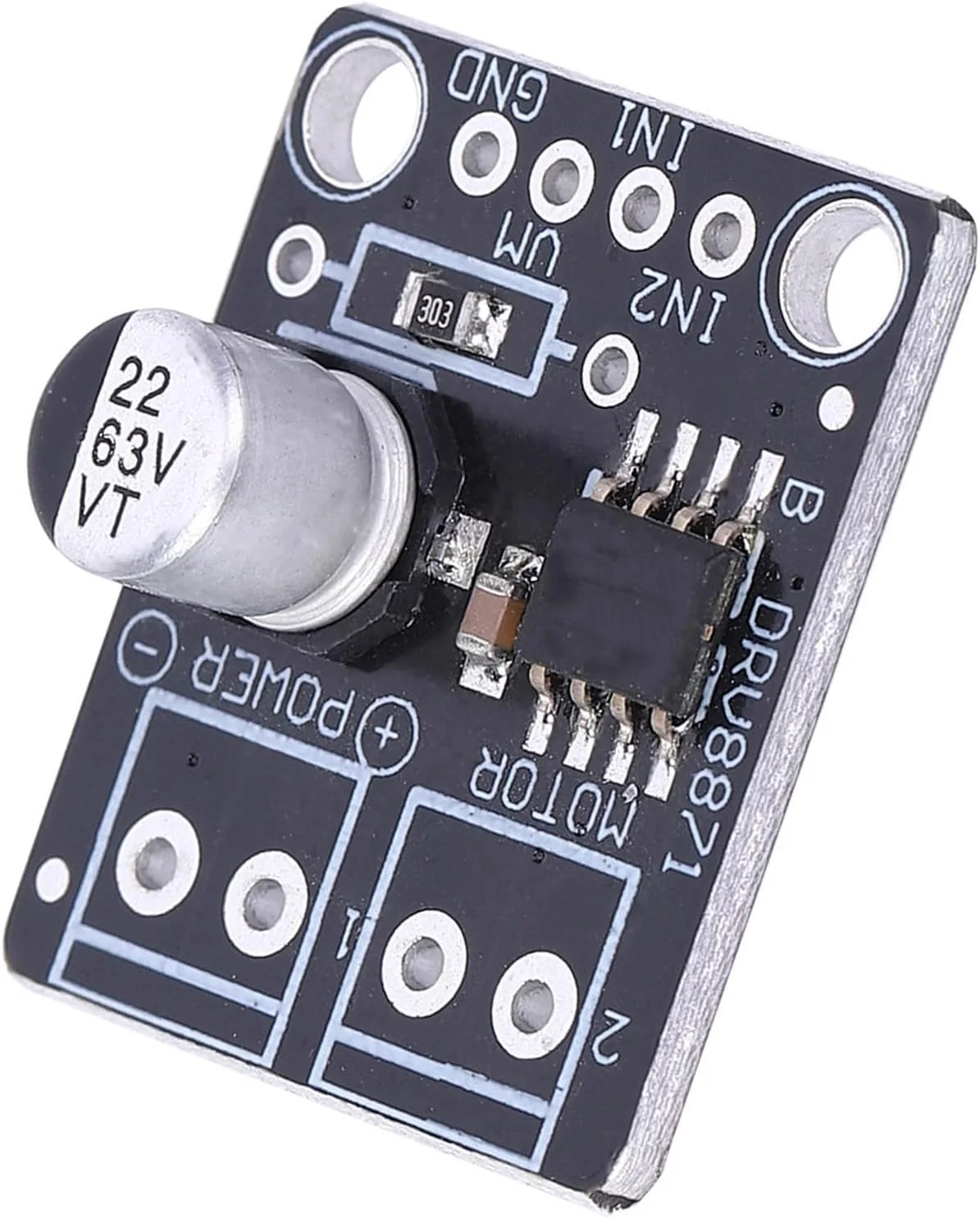

ماژول کنترل موتور DC، ماژول کنترل PWM، رابط PWM DRV8871 برای لوازم خانگی پرینتر

هنگامی که شرایط خطا برطرف شود، دستگاه به طور خودکار به حالت عادی باز می گردد. این راه حل جدید از یک مقاومت کم هزینه و کم مصرف استاندارد برای تنظیم آستانه جریان استفاده می کند. دستگاه DRV8871 دارای مدار تنظیم جریان پیشرفته ای است که از مرجع ولتاژ آنالوگ یا مقاومت حسگر خارجی استفاده نمی کند. 1. دستگاه DRV8871 یک درایور موتور DC براش برای پرینترها، لوازم خانگی، تجهیزات صنعتی و سایر ماشین های کوچک است. 2. دو ورودی منطقی درایور H-bridge را کنترل می کنند، که از چهار MOSFET کانال N تشکیل شده است که می توانند موتورها را به صورت دو طرفه با جریان تا 3.6 آمپر کنترل کنند. 3. ورودی ها می توانند مدوله شوند (PWM) برای کنترل سرعت موتور، با استفاده از انتخاب حالت های میرایی جریان. 4. دستگاه DRV8871 دارای مدار تنظیم جریان پیشرفته ای است که از مرجع ولتاژ آنالوگ یا مقاومت حسگر خارجی استفاده نمی کند. 5. این راه حل جدید از یک مقاومت کم هزینه و کم مصرف استاندارد برای تنظیم آستانه جریان استفاده می کند. 6. توانایی محدود کردن جریان به یک سطح مشخص می تواند به طور قابل توجهی نیازهای برق سیستم و ظرفیت حجیم مورد نیاز برای حفظ ولتاژ پایدار را کاهش دهد، به ویژه برای راه اندازی موتور و شرایط استال. 7. دستگاه به طور کامل در برابر خطاها و اتصال کوتاه، از جمله افت ولتاژ (UVLO)، جریان بیش از حد (OCP) و دمای بیش از حد (TSD) محافظت می شود. 8. هنگامی که شرایط خطا برطرف شود، دستگاه به طور خودکار به حالت عادی باز می گردد. مشخصات: وضعیت: کاملا نو نوع مورد: درایور موتور DC جنس: فلز رنگ: سیاه درایور موتور H-Bridge – یک موتور DC، یک سیم پیچ موتور پله ای یا سایر بارها را هدایت می کند ولتاژ کاری گسترده 6.5 ولت تا 45 ولت 565 میلی اهم RDS(on) معمولی (HS + LS) درایو جریان 3.6 آمپر رابط کنترل PWM تنظیم جریان بدون مقاومت حسگر حالت خواب کم مصرف بسته بندی کوچک و ردپا: – 8 پین با – 4.9 × 6 میلی متر ویژگی های یکپارچه: – قفل افت ولتاژ VM (UVLO) – جریان بیش از حد (OCP) – خاموش شدن حرارتی (TSD) – بازیابی خودکار خطا برنامه های کاربردی: پرینترها لوازم خانگی تجهیزات صنعتی سایر مکاترونیک
