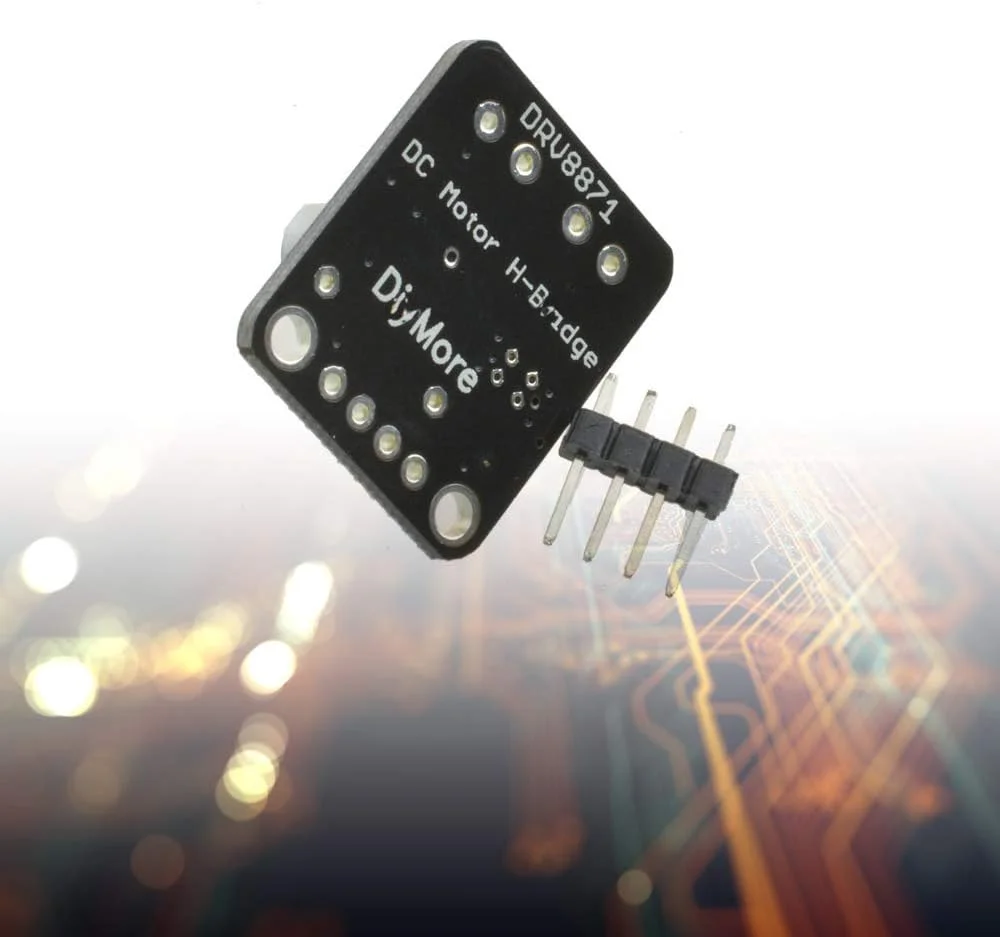

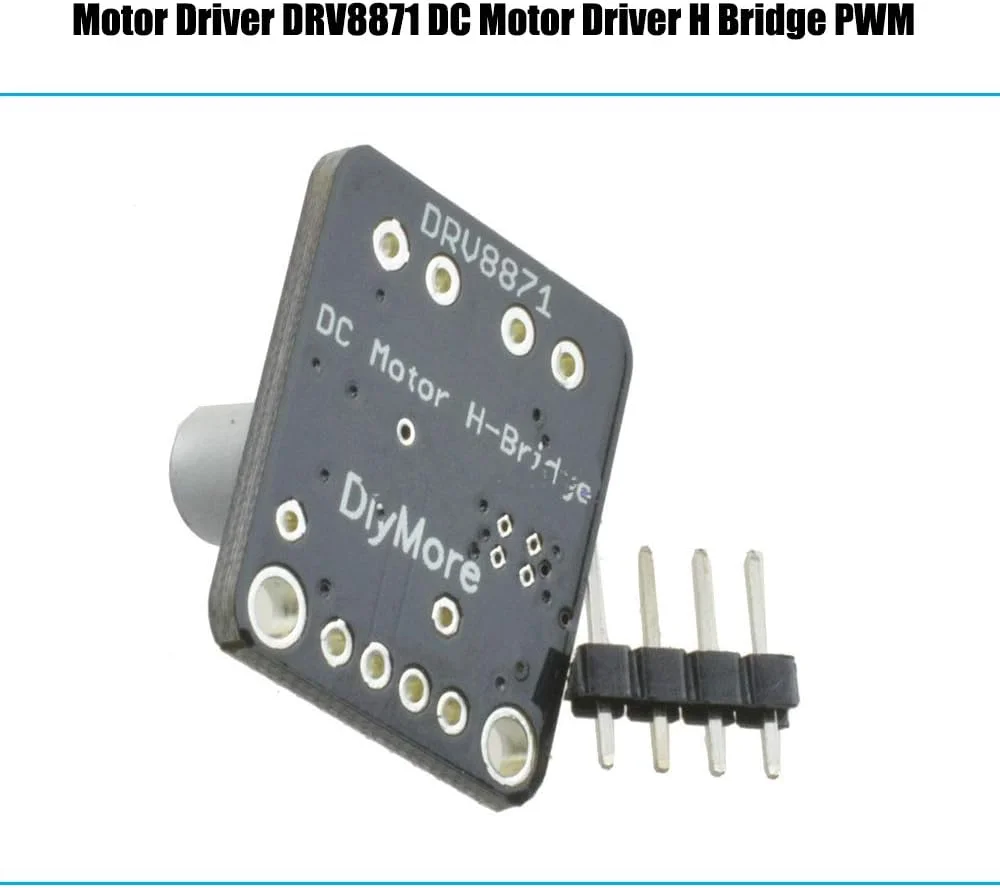

ماژول راه انداز موتور DC مدل DRV8871 H-Bridge با کنترل PWM و جریان 3.6 آمپر، مناسب برای آردوینو (تک عددی)

1 ویژگی ها 1? راه انداز موتور H-Bridge – راه اندازی یک موتور DC، یک سیم پیچ موتور پله ای یا سایر بارها ? ولتاژ کاری گسترده 6.5 ولت تا 45 ولت ? RDS(on) معمولی 565 میلی اهم (HS + LS) ? جریان درایو پیک 3.6 آمپر ? رابط کنترل PWM ? تنظیم جریان بدون مقاومت حسگر ? حالت خواب کم مصرف ? بسته بندی کوچک – HSOP 8 پین با PowerPAD? – 4.9 × 6 میلی متر ? ویژگی های حفاظتی یکپارچه – قفل ولتاژ پایین VM (UVLO) – حفاظت در برابر جریان بیش از حد (OCP) – خاموش شدن حرارتی (TSD) – بازیابی خودکار خطا 2 کاربردها ? چاپگرها ? لوازم خانگی ? تجهیزات صنعتی ? سایر کاربردهای مکاترونیکی 3 توضیحات دستگاه DRV8871 یک درایور موتور DC براش دار برای چاپگرها، لوازم خانگی، تجهیزات صنعتی و سایر ماشین های کوچک است. دو ورودی منطقی درایور H-bridge را کنترل می کنند که از چهار ماسفت N-channel تشکیل شده است که می توانند موتورها را به صورت دو طرفه با جریان پیک تا 3.6 آمپر کنترل کنند. ورودی ها می توانند با مدولاسیون پهنای پالس (PWM) برای کنترل سرعت موتور، با استفاده از انتخاب حالت های میرایی جریان، مدوله شوند. تنظیم هر دو ورودی به پایین وارد حالت خواب کم مصرف می شود. دستگاه DRV8871 دارای مدار تنظیم جریان پیشرفته ای است که از مرجع ولتاژ آنالوگ یا مقاومت حسگر خارجی استفاده نمی کند. این راه حل جدید از یک مقاومت استاندارد کم هزینه و کم مصرف برای تنظیم آستانه جریان استفاده می کند. توانایی محدود کردن جریان به یک سطح مشخص می تواند به طور قابل توجهی نیازهای برق سیستم و خازن حجیم مورد نیاز برای حفظ ولتاژ پایدار، به ویژه برای راه اندازی موتور و شرایط استال را کاهش دهد. این دستگاه به طور کامل در برابر خطاها و اتصال کوتاه، از جمله ولتاژ پایین (UVLO)، جریان بیش از حد (OCP) و دمای بیش از حد (TSD) محافظت می شود. هنگامی که شرایط خطا برطرف شود، دستگاه به طور خودکار
