برد توسعه CNC شیلد V3.0 با درایور موتور پله ای A4988 برای دستگاه حکاکی و پرینتر سه بعدی

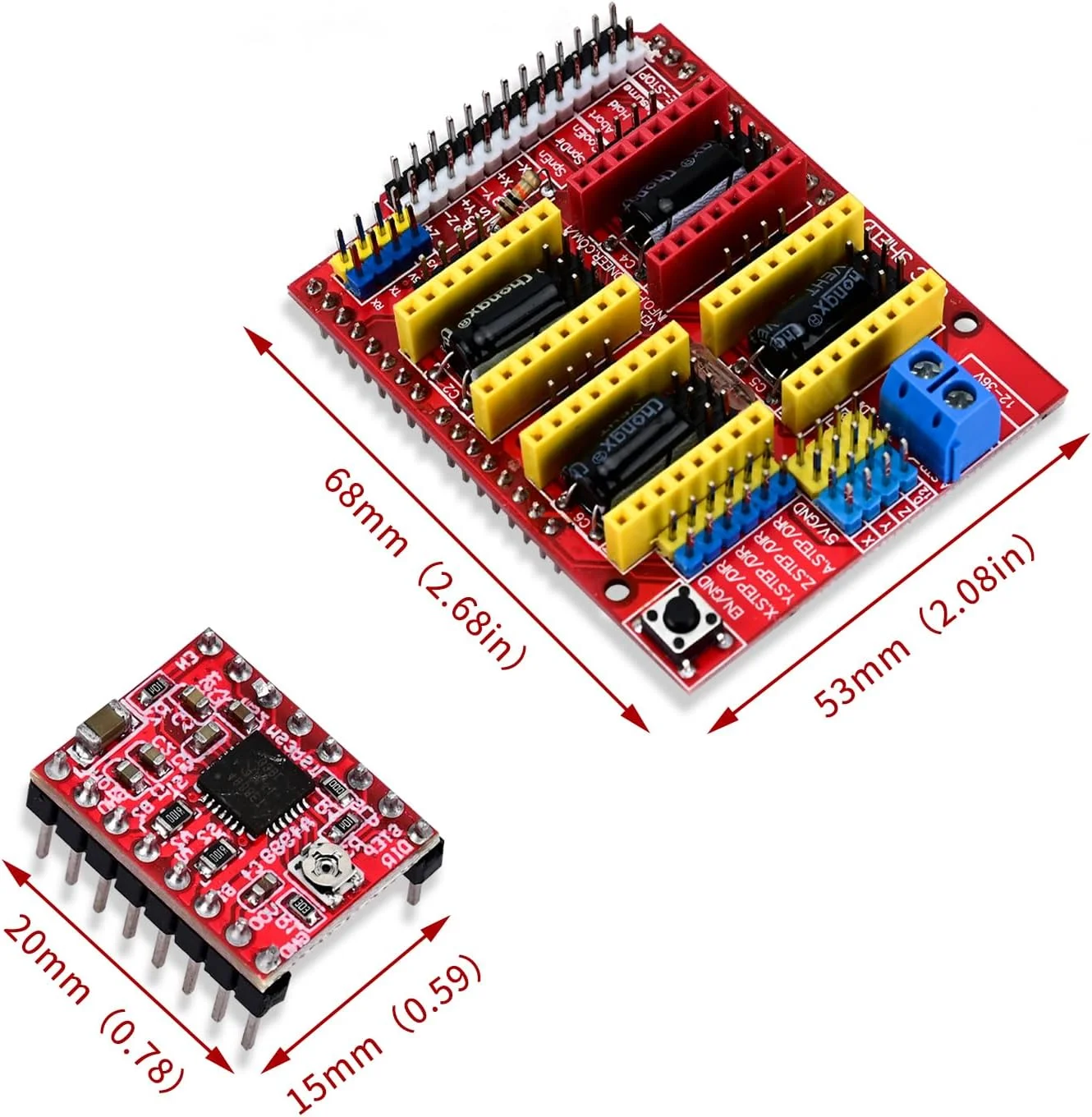

برد توسعه CNC: نسخه: V3.0 اندازه: 68 x 53 x 18mm ولتاژ: DC 12V تا 36V (فقط درایور DRV8825 تا 36 ولت را پشتیبانی می کند، لطفا ولتاژ منبع تغذیه را در نظر بگیرید) برد توسعه V3.0 می تواند به عنوان برد توسعه درایور برای دستگاه های حکاکی، پرینترهای سه بعدی و غیره استفاده شود. در مجموع 4 اسلات برای ماژول های درایور موتور پله ای وجود دارد که می توانند 4 موتور پله ای را هدایت کنند و هر موتور پله ای فقط به 2 پورت IO نیاز دارد، یعنی 6 پورت IO می توانند 3 موتور پله ای را مدیریت کنند و استفاده از آن راحت تر است. پدیده تجربی: موتور پله ای یک دور معکوس می چرخد، 1 ثانیه مکث می کند و سپس یک دور به جلو می چرخد ​​و به همین ترتیب. توجه داشته باشید که هنگام اتصال ماژول A4988، آن را به صورت معکوس وصل نکنید. سیم کشی موتور پله ای به این صورت است: 2A، 2B یک گروه هستند (قرمز، سبز)؛ 1A، 1B یک گروه هستند (آبی، زرد). اگر می خواهید جهت را تغییر دهید، می توانید موقعیت یک گروه را تغییر دهید، مانند تعویض 2A و 2B. این برد توسعه می تواند به عنوان برد توسعه درایور برای دستگاه های حکاکی، پرینترهای سه بعدی و غیره استفاده شود. دارای 4 اسلات برای ماژول های درایور موتور پله ای است. (توجه داشته باشید که این برد شامل ماژول درایور موتور پله ای A4988 نمی باشد. در صورت نیاز می توانید آن را به طور جداگانه در فروشگاه ما خریداری کنید)، می تواند 4 موتور غیر پله ای را هدایت کند و هر موتور پله ای فقط به 2 پورت IO نیاز دارد. به عبارت دیگر، 6 پورت IO می توانند 3 موتور پله ای را به خوبی مدیریت کنند و استفاده از آن بسیار راحت است. خداحافظ موتورهای پله ای سنتی که کار کردن با آنها دست و پا گیر است. 4 عدد درایور A4988: خروجی کم RDS (روشن) تشخیص/انتخاب حالت میرایی جریان خودکار حالت های میرایی جریان ترکیبی و آهسته یکسو سازی همزمان برای اتلاف کم انرژی UVLO داخلی حفاظت جریان متقاطع منابع منطقی سازگار 3.3 و 5 ولت مدار خاموش شدن در اثر گرمای بیش از حد حفاظت از اتصال کوتاه به زمین حفاظت از اتصال کوتاه بار پنج حالت پله ای قابل انتخاب: کامل، 1/2، 1/4، 1/8 و 1/16 هشدار: اتصال یا جدا کردن موتور پله ای در حالی که درایور روشن است ممکن است به درایور آسیب برساند.
