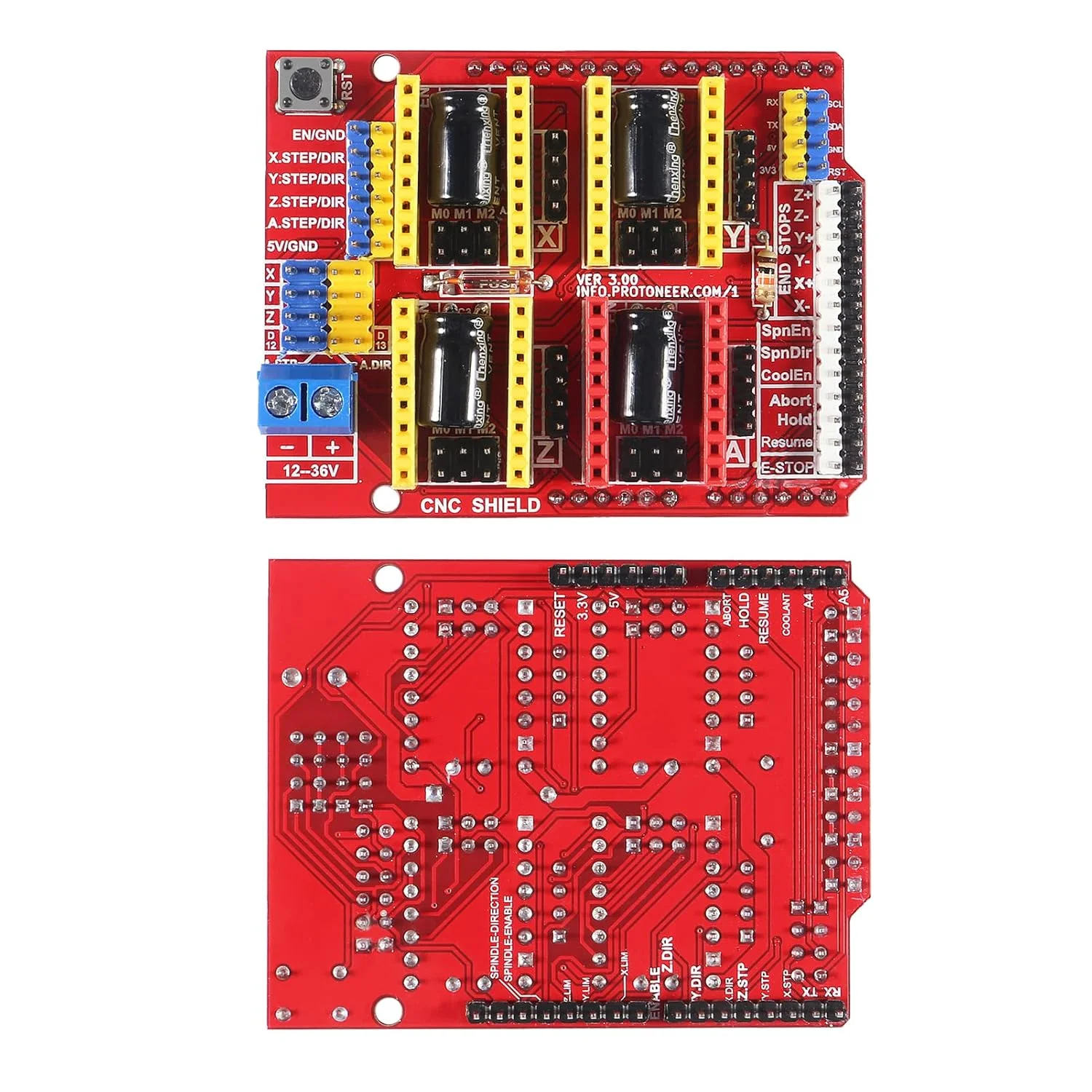

برد توسعه CNC Shield V3.0 + 4 عدد ماژول درایور موتور پله ای DRV8825 به همراه هیت سینک برای دستگاه حکاکی پرینتر سه بعدی Ramps 1.4 StepStick

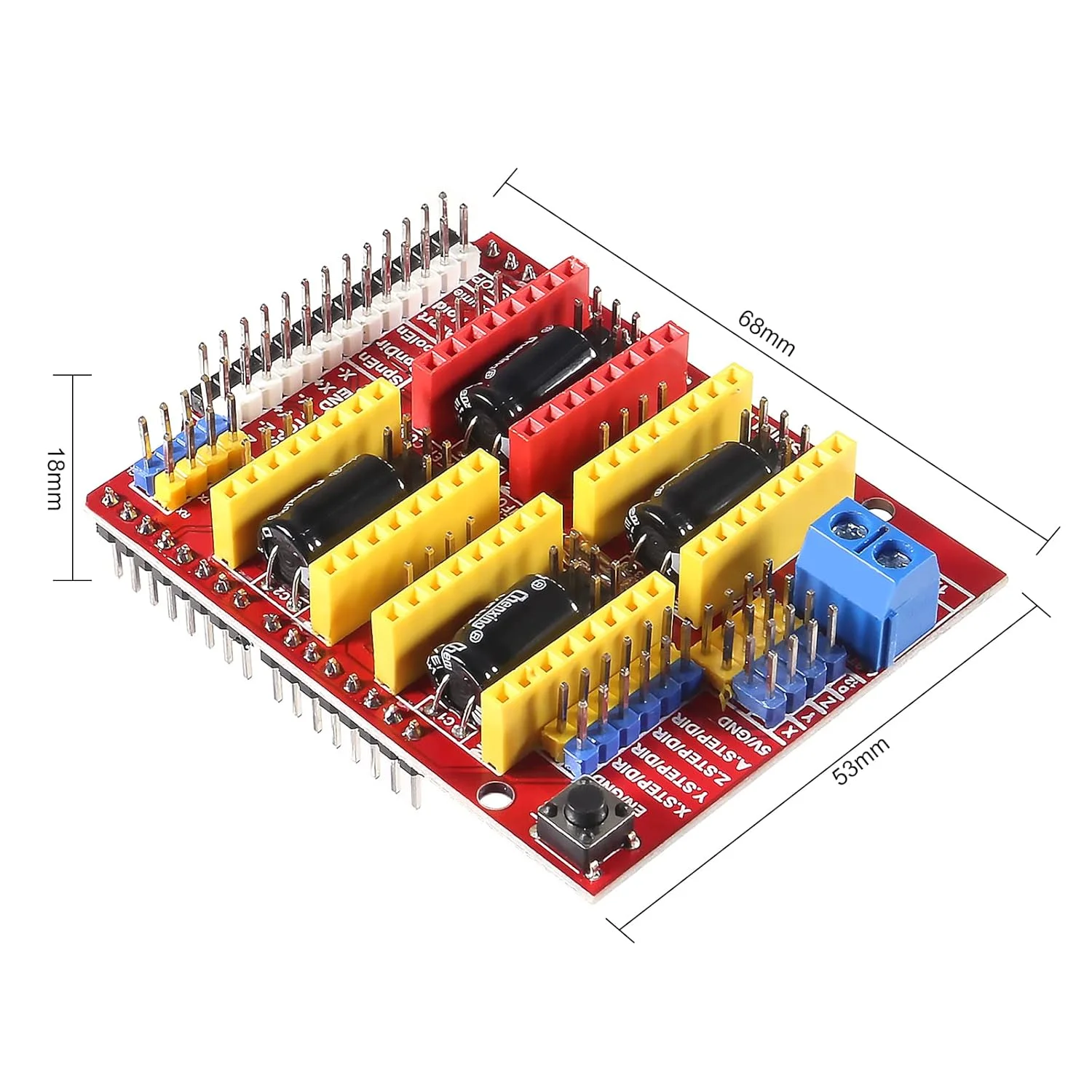

ماژول درایور موتور پله ای DRV8825: 1. رابط کاربری ساده برای کنترل پله و جهت 2. شش رزولوشن مختلف پله: پله کامل، نیم پله، 1/4 پله، 1/8 پله، 1/16 پله و 1/32 پله 3. کنترل جریان قابل تنظیم به شما امکان می دهد حداکثر جریان خروجی را با یک پتانسیومتر تنظیم کنید، که به شما امکان می دهد از ولتاژهای بالاتر از ولتاژ نامی موتور پله ای خود برای دستیابی به نرخ پله بالاتر استفاده کنید. 4. حداکثر ولتاژ منبع تغذیه 45 ولت 5. تنظیم کننده داخلی (بدون نیاز به منبع تغذیه منطقی خارجی) 6. می تواند مستقیماً با سیستم های 3.3 ولت و 5 ولت ارتباط برقرار کند. 7. خاموش شدن حرارتی در دمای بیش از حد، خاموش شدن جریان بیش از حد و قفل ولتاژ پایین 8. محافظت در برابر اتصال کوتاه به زمین و بار کوتاه 9. PCB 4 لایه، 2 اونس مس برای بهبود اتلاف گرما 10. پد زمین لحیم کاری در معرض دید در زیر IC درایور در پایین PCB 11. اندازه ماژول، پین اوت و رابط کاربری با درایورهای موتور پله ای A4988 در اکثر موارد مطابقت دارد و می تواند به عنوان جایگزینی با کارایی بالاتر استفاده شود. برد توسعه CNC Shield: 1. نسخه: آخرین نسخه CNC Shield V3.0 2. اندازه: 68 x 53 x 18mm 3. ولتاژ: DC 12V تا 36V (فقط درایور DRV8825 می تواند تا 36 ولت را تحمل کند، بنابراین لطفاً ولتاژ منبع تغذیه را در نظر بگیرید) 4. برد توسعه V3.0 می تواند به عنوان برد توسعه درایو برای ماشین های حکاکی، پرینترهای سه بعدی و غیره استفاده شود. در مجموع 4 اسلات برای ماژول های درایو موتور پله ای وجود دارد که می توانند 4 موتور پله ای را هدایت کنند و هر موتور پله ای فقط به 2 پورت IO نیاز دارد، یعنی 6 پورت IO می توانند 3 پله را مدیریت کنند. استفاده از موتور راحت تر است. 5. پشتیبانی از 4 محور (X، Y، Z، A- می تواند X، Y، Z را تکرار کند یا یک محور 4 کامل با سیستم عامل سفارشی با استفاده از پین های D12 و D13 انجام دهد) بسته شامل: 1 عدد برد توسعه CNC Shield V3.0 4 عدد درایور موتور پله ای DRV8825 4 عدد هیت سینک
