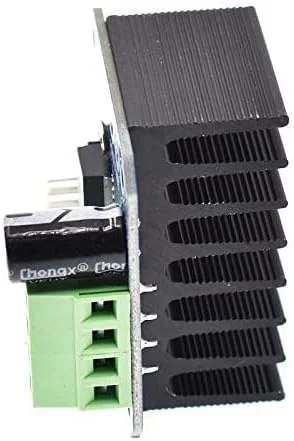

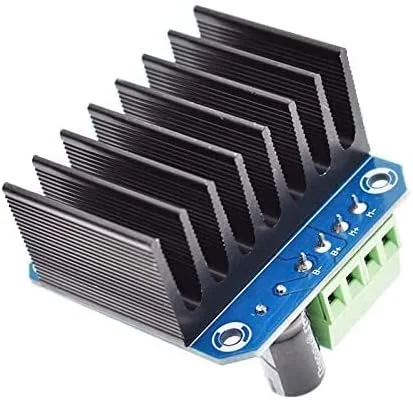

ماژول درایور موتور قدرت بالا BTS7960 43A / ماژول درایور ماشین هوشمند برای محدودیت جریان

ویژگی: 1. درایور از تراشه BTS7960 استفاده می کند که از یک ماژول درایور پل H کامل با قدرت بالا با حفاظت حرارتی در برابر جریان بیش از حد تشکیل شده است. 2. مدار درایور پل H دوتایی BTS7960 دارای عملکردهای قدرتمند رانندگی و ترمز است، به طور موثر میکروکنترلر و درایور موتور و جریان بالای 43A را جدا می کند. 3. این محصول می تواند چرخش به جلو و عقب موتور را درک کند و دو ورودی PWM دارای حداکثر فرکانس 25 کیلوهرتز هستند. 4. جداسازی 5 ولت از تراشه تک می تواند به طور موثر از تراشه تک محافظت کند. 5. این محصول دارای عملکرد پایدار و عمر طولانی است. مشخصات: نوع مورد: ماژول درایو موتور ویژگی: درایور پل H جریان بالا (43 آمپر) دوتایی BTS7960. 5 ولت از MCU جدا شده است تا به طور موثر از MCU محافظت کند. نشانگر قدرت 5 ولت روی برد. نشانگر ولتاژ در خروجی درایور موتور. قابل جوشکاری است. تعریف پین: 1. RPWM: برای PWM به راست بچرخانید 2. LPWM: PWM را به چپ بچرخانید 3. R_EN: برای فعال کردن به راست بچرخانید (فعال بالا) 4. L_EN: فعال کردن چرخش به چپ (فعال بالا) 5. R_IS: هشدار جریان چرخش به راست (ممکن است شناور باشد) 6. L_IS: هشدار جریان چرخش به چپ (ممکن است شناور باشد) 7. VCC: (5V) 8. GND روش اتصال: روش 1: VCC: 5 ولت از میکروکامپیوتر تک تراشه (MCU) GND: GND میکروکنترلر (MCU) L_PWM: PWM یا 5 ولت از میکروکنترلر (MCU) برای چرخش CCW (CW) R_PWM: PWM یا 5 ولت از میکروکنترلر (MCU) برای چرخش CW (CCW) R_EN و L_EN: 5 ولت از میکروکنترلر (MCU) روش 2: VCC: 5 ولت از میکروکامپیوتر تک تراشه (MCU) GND: GND میکروکنترلر (MCU) L_PWM: 5 ولت از میکروکنترلر (MCU) برای چرخش CCW (CW) R_PWM: 5 ولت از میکروکنترلر (MCU) برای چرخش CW (CCW) R_EN و L_EN: PWM از میکروکنترلر (MCU) فقط چهار سیم (GND. 5V. PWM1. PWM2) از t مورد نیاز است
