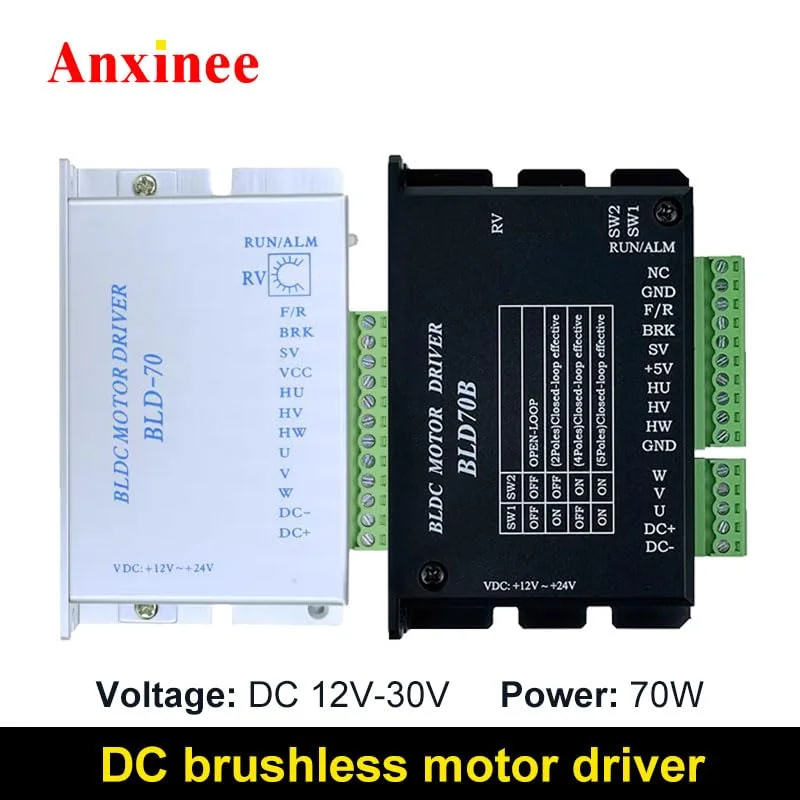

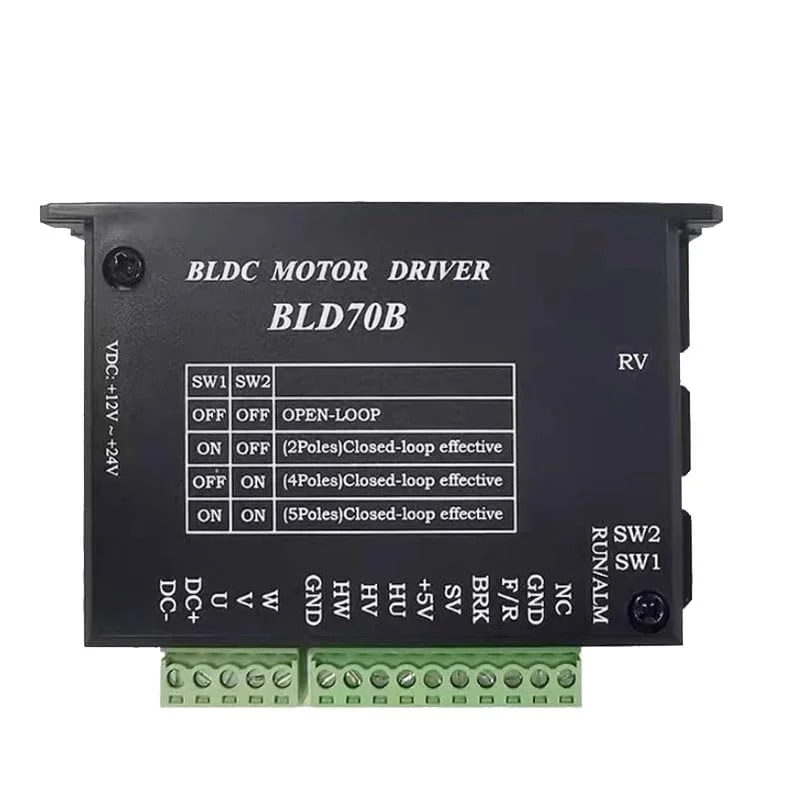

درایور BLDC مدل BLD-70B، سه فاز، 12 ولت 24 ولت، کنترلر موتور براشلس با سنسور هال، تنظیم کننده سرعت موتور براشلس 10 وات تا 70 وات - (نوع: A، ولتاژ: BLD-70B)

دستورالعمل انتخاب سریع: BLD-70 فقط عملکرد درایو پایه را دارد، از پتانسیومتر و تنظیم سرعت ولتاژ آنالوگ پشتیبانی می کند و از کنترل حلقه باز و بسته و حفظ گشتاور استال پشتیبانی نمی کند. در مقایسه با BLD-70، مدل BLD-70B تنظیم سرعت نسبت PWM، کنترل حلقه باز بسته و حفظ گشتاور استال را افزایش می دهد. در مقایسه با BLD-70B، مدل BLD-70R عملکرد ارتباطی RS485 را اضافه می کند. ویژگی های محصول: به طور همزمان دارای کنترل تنظیم سرعت پتانسیومتر RV داخلی و کنترل تنظیم سرعت کمیت آنالوگ خارجی است. از عملکرد در محدوده ولتاژ 12 ولت تا 24 ولت پشتیبانی می کند. از محدوده دمای کارکرد محیطی 20- درجه سانتیگراد تا 55+ درجه سانتیگراد پشتیبانی می کند. سرعت را می توان حلقه باز یا بسته کرد، و اطمینان حاصل کرد که سرعت تحت توان و بار نامی در طول کنترل حلقه بسته کاهش نمی یابد. از درایو موتورهای براشلس با توان نامی 10 وات تا 70 وات پشتیبانی می کند. زمان انتظار استال 5 ثانیه. سیگنال ورودی خارجی BRK به طور مداوم ریست می شود و هشدار می دهد. پشتیبانی از پروتکل ارتباطی Modbus توسعه یافته، مناسب برای کاربران برای استفاده از صفحه لمسی یا کنترل PC (BLD-70R). مجهز به عملکردهای حفاظت از آلارم مانند دمای بیش از حد، جریان بیش از حد، ولتاژ بیش از حد و ولتاژ کم. >> پارامتر عملکرد A. شاخص های الکتریکی. ملاحظات: حداقل مقدار سرعت موتور در طول کنترل حلقه بسته نیاز دارد که درایور تعداد قطب های یکسان با قطب های موتور را تنظیم کند: در طول کنترل حلقه باز، این مقدار مربوط به طراحی خود موتور است و لزوماً مقدار موجود در جدول نیست. با توجه به سناریوهای استفاده متنوع و تغییرات در کار موتورهای براشلس، توصیه می شود که حداقل سرعت کارکرد موتور نباید کمتر از 200 دور در دقیقه باشد. B. شاخص های محیطی >> نقشه ابعادی >> نقشه ابعادی A BLD-70 F/R F/R قطع شده با GND، موتور در جهت عقربه های ساعت می چرخد، در غیر این صورت موتور در خلاف جهت عقربه های ساعت می چرخد. BRK BRK و GND قطع می شوند.
