درایور موتور پله ای BIGTREETECH TMC5160T Plus V1.0، 8V-60V، StepStick SPI، چاپ بی صدا با سرعت بالا برای فریمور Marlin/Klipper/RRF، Manta M8P V2.0/V1.0، برد کنترل Octopus Pro (بدون جعبه)

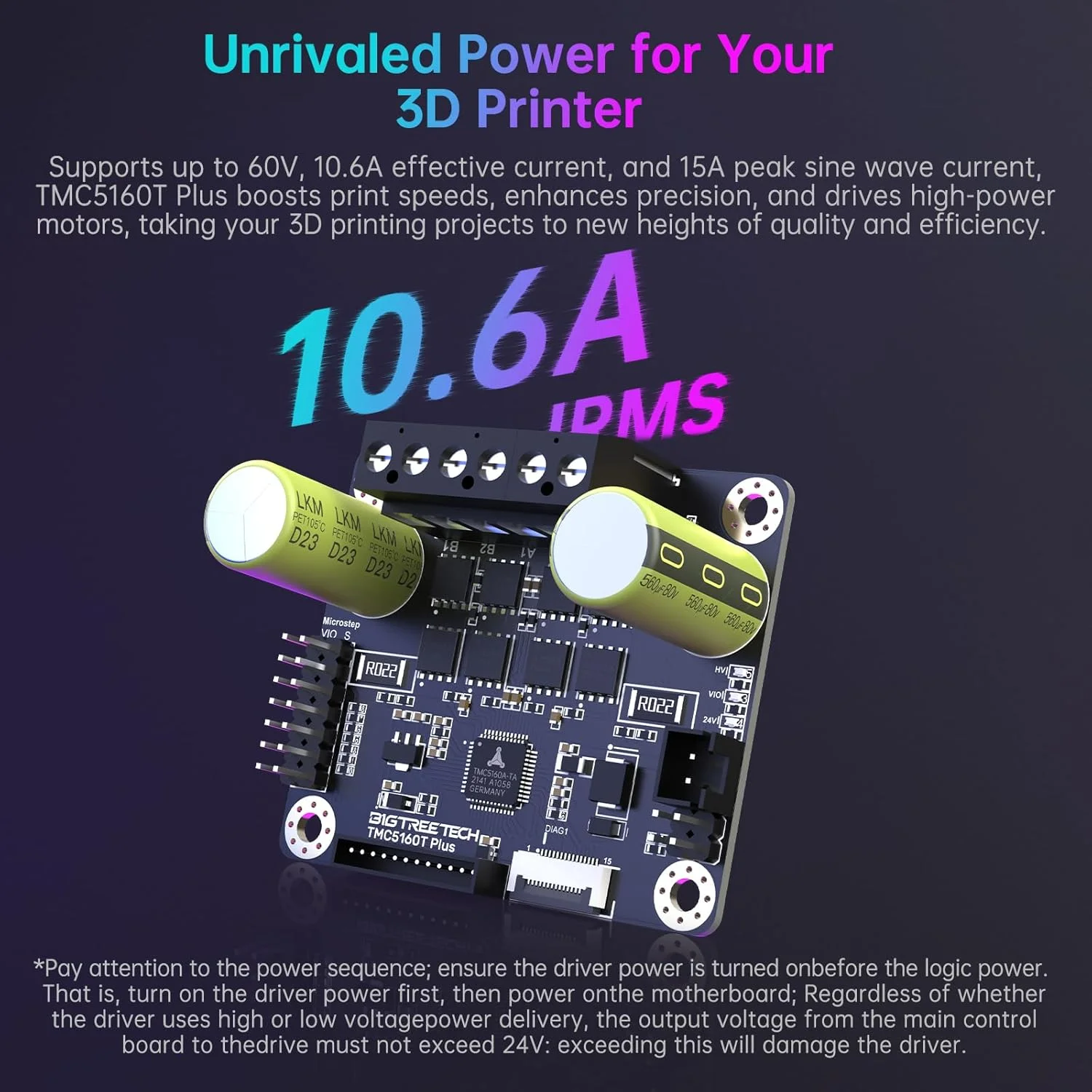

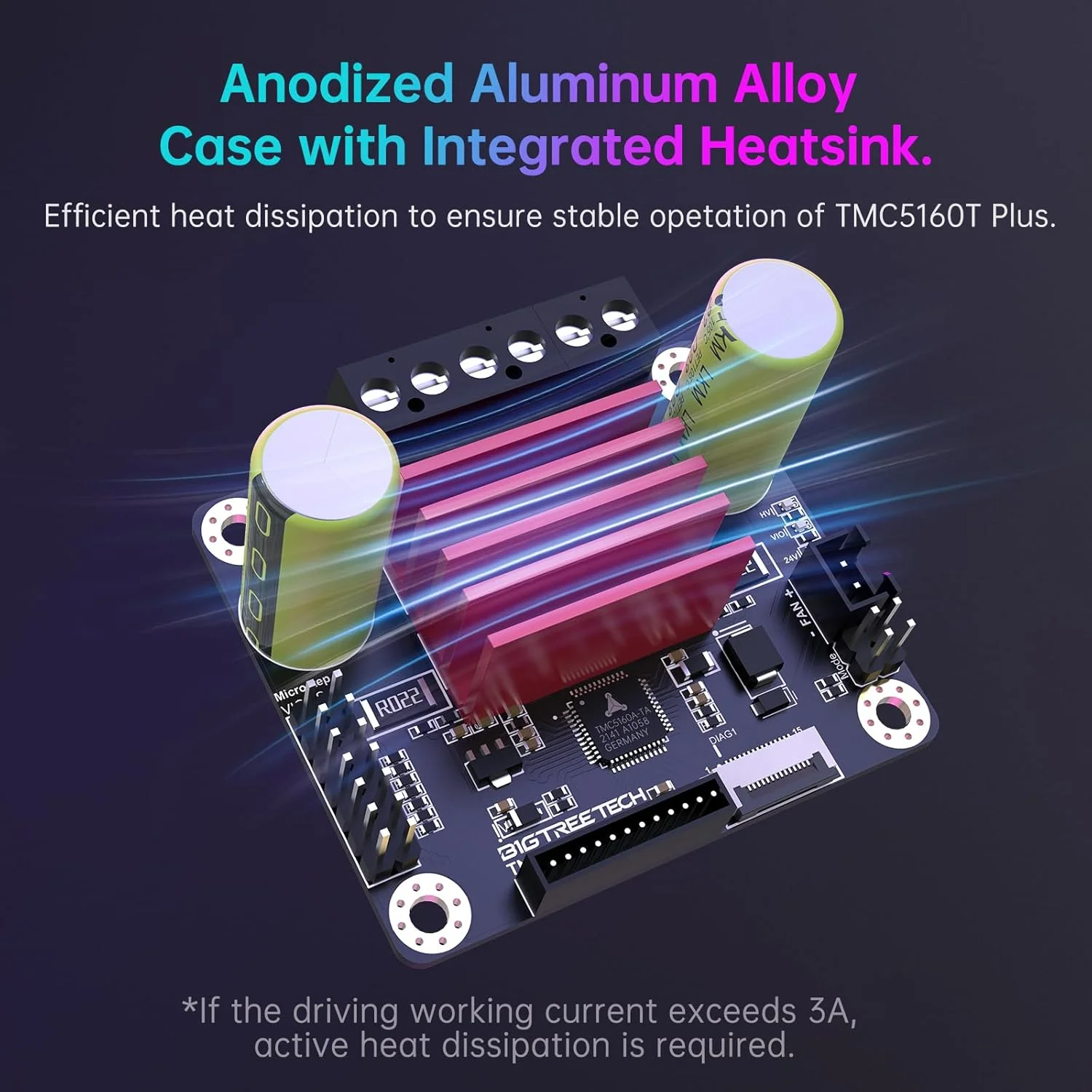

مشخصات محصول درایور موتور پله ای BIGTREETECH TMC5160T Plus: تراشه درایو: TMC5160-TA ولتاژ ورودی (HVIN): 8V-60V حداکثر جریان موثر: 10.6A، جریان پیک موج سینوسی 15A خازن: 2 x 560uF حداکثر تقسیم: 256 حالت عملکرد: SPI، SD مقاومت نمونه برداری: 22mΩ توجه: 1. قبل از نصب درایور، برق را خاموش کنید تا از آسیب جلوگیری شود. 2. برای جلوگیری از آسیب، ماژول درایور را در حالت روشن بودن برق وصل یا جدا نکنید. 3. هنگام اتصال مراقب قطبیت باشید. معکوس کردن می تواند باعث سوختن درایور شود. 4. هیت سینک نصب شده در کارخانه نباید برداشته شود، زیرا انجام این کار باعث کاهش اتلاف گرما در غیاب مواد رابط حرارتی می شود. 5. برای جریان های بزرگ (بیش از 3A)، خنک کننده فعال برای عملکرد عادی مورد نیاز است. 6. این محصول از مقاومت نمونه برداری 0.022R استفاده می کند، بنابراین حداکثر جریان رانندگی موثر 10.6A است. 7. به توالی روشن شدن برق توجه کنید. اطمینان حاصل کنید که قبل از روشن شدن برق منطقی، برق درایور روشن شده باشد. یعنی ابتدا برق درایور را روشن کنید، سپس مادربرد را روشن کنید. 8. صرف نظر از اینکه درایور از تحویل برق ولتاژ بالا یا پایین استفاده می کند، ولتاژ خروجی از برد کنترل اصلی به درایو نباید از 24 ولت تجاوز کند. تجاوز از این مقدار به درایور آسیب می رساند.
