برد آداپتور باس CAN مدل BIGTREETECH EBB36 با برد PCB هات اند MAX31865، تشخیص انسداد فیلامنت برای اکسترودر موتور پله ای 36، ابزار هد نازل Blv Ender 3

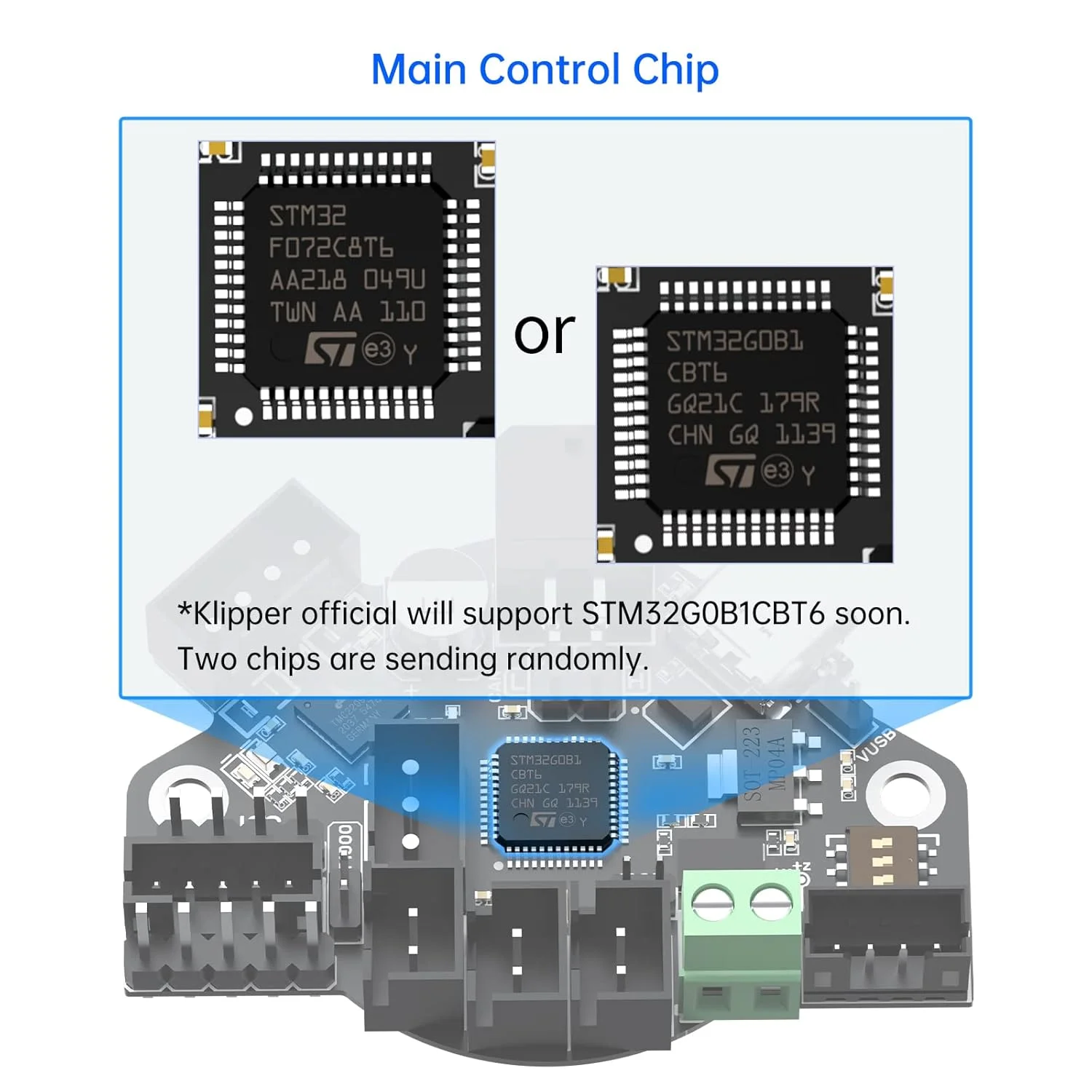

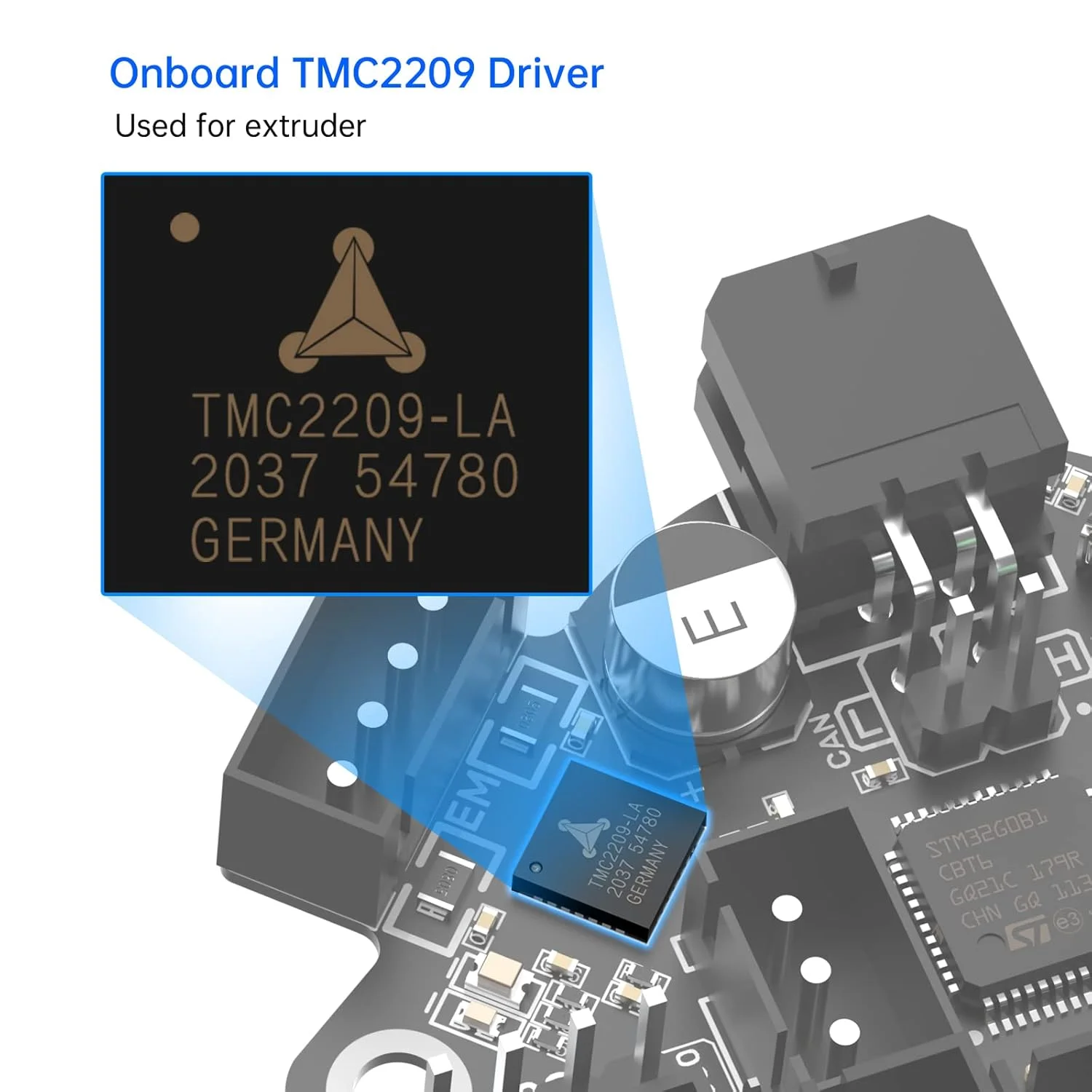

BIQU از داستان تحقق یک رویا سرچشمه گرفت. آقای bigtree، بنیانگذار و برخی از علاقه مندان به 3D که متعهد به صنعت 3D هستند، برای دستیابی به عشق خود به چاپ سه بعدی، از تنها چند نفر به صدها نفر رسیدند. ما نزدیک به 10 سال را سپری کردیم و به نتایج خوبی در صنعت چاپگر سه بعدی دست یافته ایم، همچنین مشارکت های استراتژیک نزدیکی با نمایندگان خرده فروشی بیشتر ایجاد کرده است، کیفیت محصول و خدمات توجه بیشتری را به خود جلب کرده است 1. اندازه ظاهری: 51.5mm*37mm 2. اندازه نصب: فاصله سوراخ 43.85mm، سوراخ پیچ M3*2 3. ریزپردازنده: ARM Cortex-M0 STM32G0B1CBT6 4. ولتاژ ورودی: DC12V-DC24V 6A 5. ولتاژ منطقی: DC 3.3V 6. رابط گرمایش: میله گرمایش (E0)، حداکثر جریان خروجی: 5A 7. سنسور داخلی: ADXL345 8. رابط فن: دو فن CNC (FAN0, FAN1) 9. حداکثر جریان خروجی رابط فن: 1A، مقدار پیک 1.5A 10. رابط توسعه: EndStop, I2C, Probe, RGB, PT100/PT1000, رابط USB، رابط CAN 11. درایو موتور: TMC2209 داخلی 12. حالت کار درایو: UART 13. رابط موتور پله ای: EM 14. رابط سنسور دما: 1 کانال 100K NTC یا PT1000 (TH0)، 1 کانال PT100/PT1000 اختیاری 15. رابط ارتباطی USB: USB-Type-C 16. حداکثر جریان خروجی DC 5V: 1A 1. هنگامی که از PT1000 برای رابط TH0 استفاده نمی شود، درپوش جامپر نمی تواند روی آن قرار گیرد، در غیر این صورت 100K NTC نمی تواند به طور معمول استفاده شود 2. هنگام استفاده از ارتباط CAN، باید بررسی کنید که آیا به عنوان ترمینال استفاده می شود یا خیر. اگر ترمینال است، باید درپوش جامپر را در موقعیت 120R وصل کنید. 3. هنگام سیم کشی DIY، باید به ترتیب خط توجه کنید و طبق نمودار پین DIY را انجام دهید تا از معکوس شدن خط برق یا اتصال به سیگنال CAN جلوگیری شود، که باعث سوختن ماژول می شود. 4. هنگام برنامه ریزی برنامه از طریق پورت USB، اگر منبع تغذیه خارجی وجود ندارد، باید درپوش جامپر VUSB را کوتاه کنید تا ولتاژ کاری را به ماژول ارائه دهید. 5. جریان بار میله گرمایش و رابط فن نباید بیشتر از حداکثر جریان قابل تحمل باشد تا از سوختن لوله MOS جلوگیری شود.
