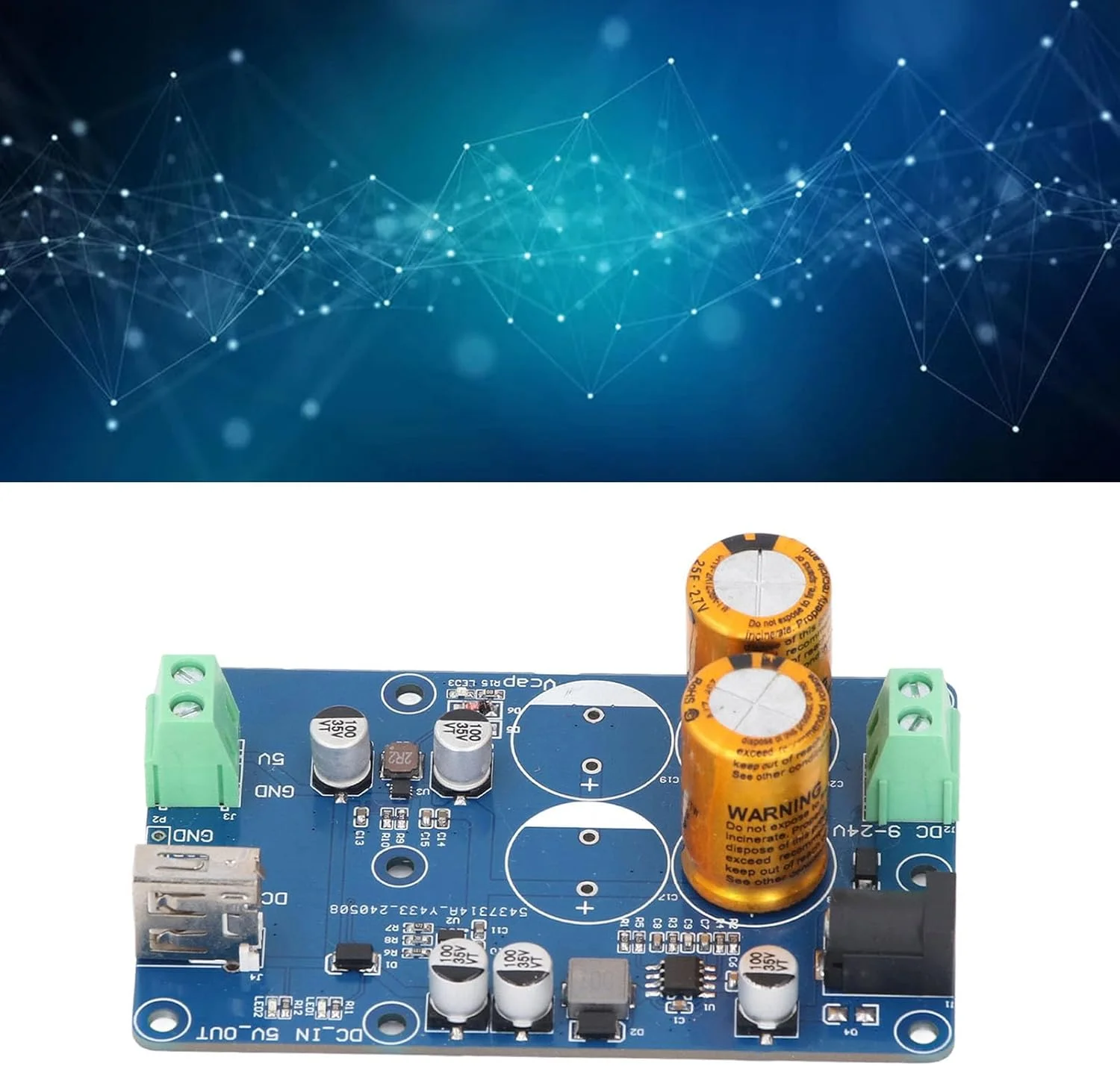

منبع تغذیه بدون وقفه سوپر خازنی پشتیبان 10-60 ثانیه ای جمع و جور برای RPI (2S)

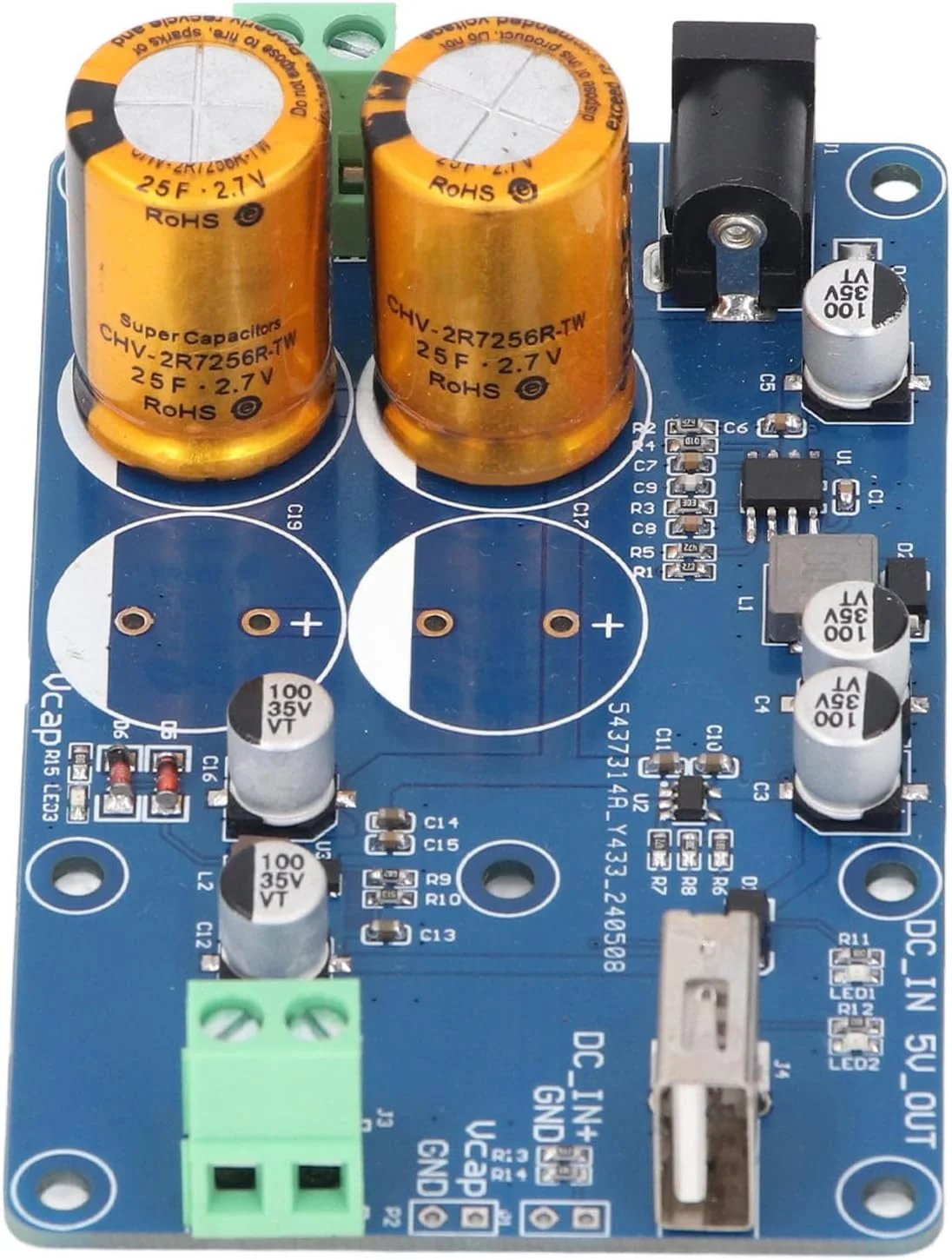

1. کاربرد محصول: این منبع تغذیه بدون وقفه سوپر خازنی برای صحنه های با قابلیت اطمینان بالا طراحی شده است. هنگامی که منبع تغذیه خارجی به طور غیر منتظره برق را از دست می دهد، به سرعت به تخلیه سوپر خازن تغییر می کند. 2. استقامت و ذخیره: این منبع تغذیه بدون وقفه می تواند زمان استقامت قطع برق 10-60 ثانیه را فراهم کند و یک سیگنال قطع برق خارجی را خروجی دهد که برای ذخیره سازی داده ها در محل کافی است. 3. ورودی و خروجی: ورودی منبع تغذیه 9-24 ولت DC است (سوکت برق DC 5.5x2.1 میلی متر یا ترمینال KF128)، و خروجی منبع تغذیه 5 ولت DC است (USB 2.0 یا ترمینال KF128)، با حداکثر جریان 5 ولت 3 آمپر. 4. چراغ نشانگر: این UPS مجهز به نشانگر برق است. DC IN سبز نشان دهنده اتصال به منبع تغذیه خارجی است، 5V OUT قرمز نشان دهنده خروجی 5 ولت است و روشنایی چراغ سبز Vcap با ولتاژ خازن متفاوت است. 5. جمع و جور و کاربردی: این منبع تغذیه بدون وقفه دارای اندازه جمع و جور و طراحی سبک وزن است، دارای اندازه 90x56 میلی متر، با سوراخ تعیین موقعیت 3.5 میلی متر برای اتصال و استفاده آسان است. مشخصات: نوع مورد: UPS سوپر خازنی برای RPI جنس: PCB ورودی برق: 9-24VDC (سوکت برق DC 5.5x2.1 میلی متر یا ترمینال KF128) خروجی برق: 5VDC (USB 2.0 یا ترمینال KF128)، حداکثر جریان 5V3A سوپر خازن: 25F جریان شارژ: محدود به 1.4 آمپر، حدود 3 دقیقه برای شارژ کامل خازن جریان تخلیه: 5V3A (پیوسته) هنگام اتصال به منبع تغذیه خارجی، 5V3A (در عرض 10 ثانیه) فقط هنگام خروجی سوپر خازن تشخیص قطع برق: 2.54mmx2p، 3V نشان دهنده منبع تغذیه خارجی است، 0V نشان دهنده از دست دادن برق است نشانگر برق: DCIN سبز نشان دهنده اتصال منبع تغذیه خارجی است، 5V OUT قرمز نشان دهنده خروجی 5 ولت است، روشنایی چراغ سبز Vcap با ولتاژ خازن تغییر می کند. روشن ترین حالت زمانی است که خازن پر است، خاموش زمانی که خازن تخلیه می شود اندازه محصول: تقریبا 90 x 56 میلی متر / 3.5 x 2.2 اینچ سوراخ تعیین موقعیت: تقریبا 3.5 میلی متر / 0.14 اینچ نحوه استفاده: منبع تغذیه خارجی را برای خروجی 5 ولت و سوپر خازن به طور همزمان وارد کنید. هرچه ولتاژ سوپر خازن بیشتر باشد، LED سبز Vcap روشن تر می شود. انتظار می رود در 3 دقیقه به طور کامل شارژ شود، 5.4 ولت برای دو سوپر خازن کاملاً شارژ شده و 2.7 ولت برای یک خازن. اگر منبع تغذیه خارجی قطع شود، LED قرمز DC IN پس از تخلیه خازن منبع تغذیه خارجی خاموش می شود و سیگنال DC IN روی ترمینال از 3 ولت به 0 ولت تغییر می کند. در این مرحله، سوپر خازن به سرعت تخلیه می شود تا ولتاژ خروجی را در 5 ولت حفظ کند. مدت زمان حفظ 5 ولت نسبت معکوس با جریان خروجی دارد. هرچه جریان خروجی بیشتر باشد، زمان نگهداری 5 ولت کوتاه تر است. در 3 آمپر، فقط می تواند 5-6 ثانیه نگه دارد، در حالی که در موارد جریان بسیار کم، می تواند چندین دقیقه یا بیشتر نگه دارد. لیست بسته بندی: 1 عدد UPS سوپر خازنی
