برد کنترلر RAMPS 1.4 + 5 عدد ماژول درایور StepStick DRV8825 برای پرینتر سه بعدی

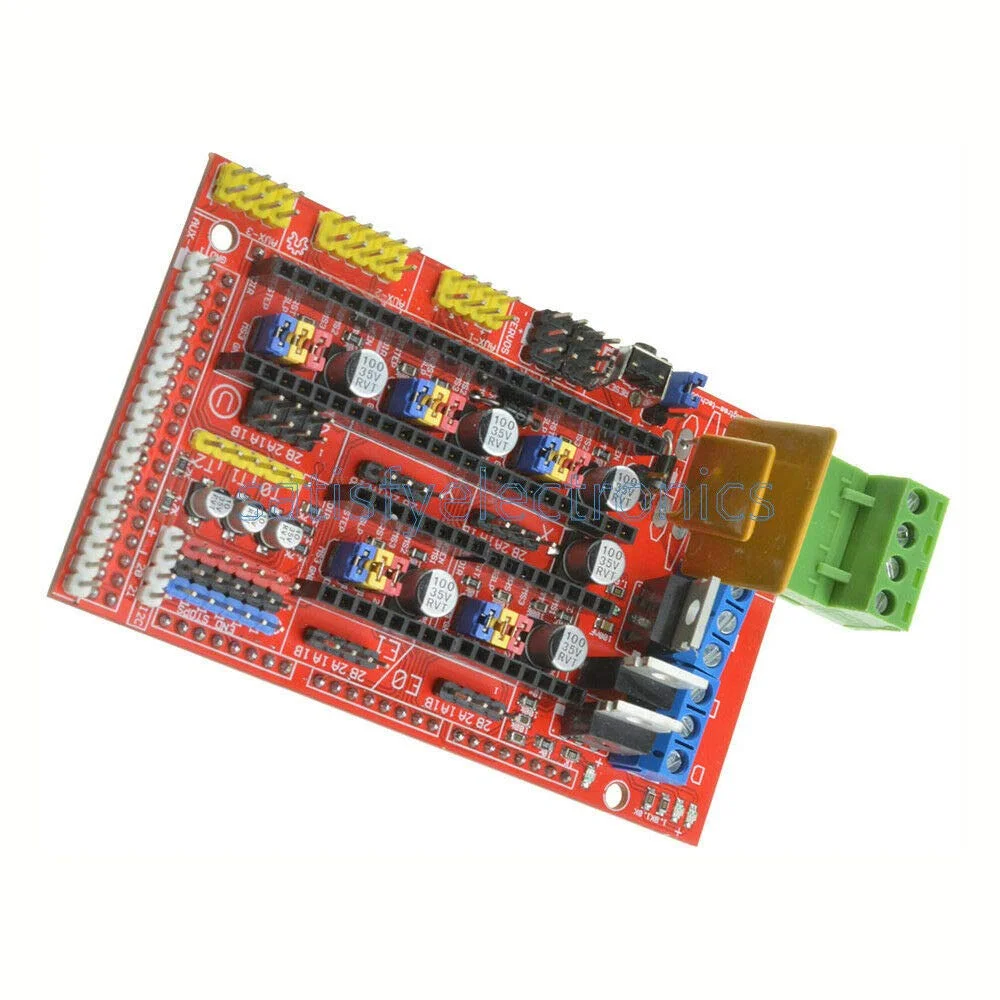

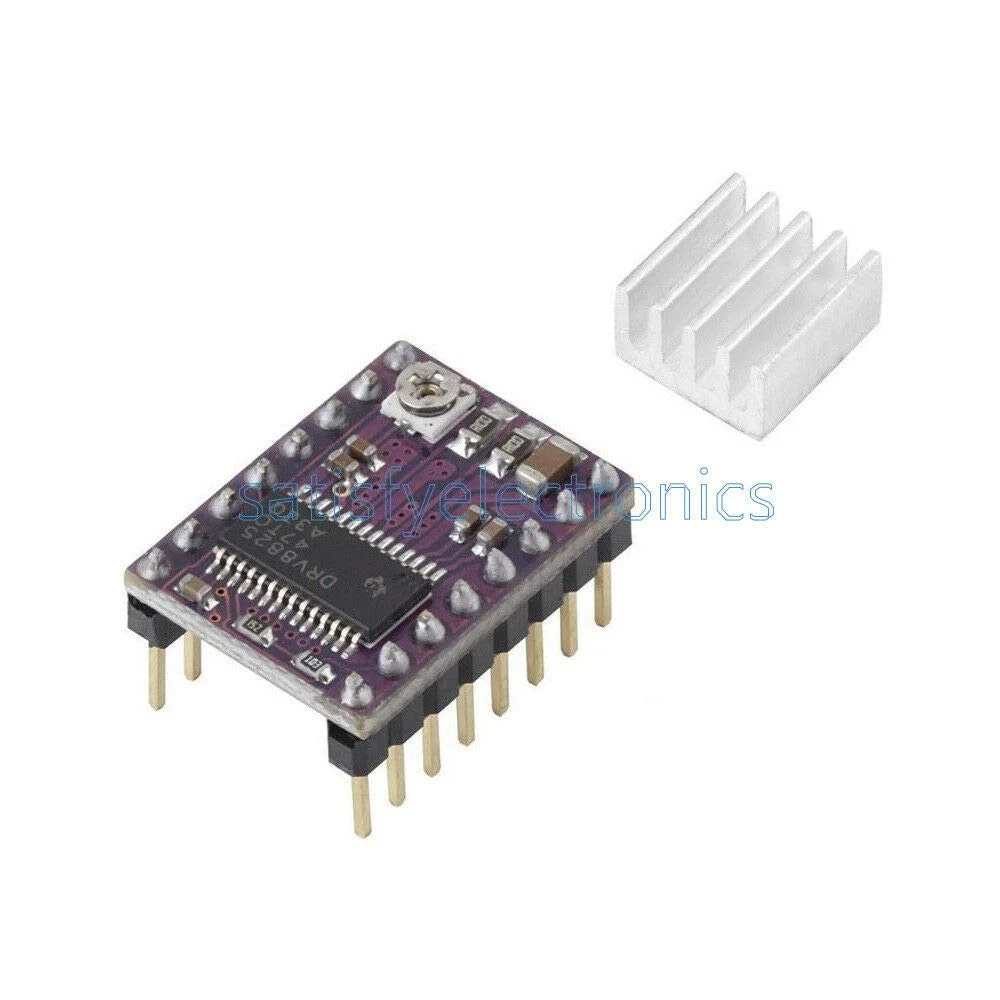

توضیحات محصول: برد کنترلر RAMPS 1.4 + 5 عدد ماژول درایور StepStick DRV8825 برای پرینتر سه بعدی. برد RAMPS 1.4 طوری طراحی شده است که تمام قطعات الکترونیکی مورد نیاز برای یک RepRap را در یک بسته کوچک و کم هزینه جای دهد. RAMPS یک آردوینو مگا را با پلتفرم قدرتمند Arduino MEGA مرتبط می کند و فضای زیادی برای توسعه دارد. طراحی ماژولار شامل درایورهای استپر و قطعات الکترونیکی کنترل اکسترودر بر روی شیلد Arduino MEGA برای سرویس آسان، تعویض قطعات، قابلیت ارتقا و توسعه است. علاوه بر این، تعدادی از بردهای توسعه آردوینو را می توان به سیستم اضافه کرد، به شرطی که برد اصلی RAMPS در بالای پشته نگه داشته شود. درایور موتور پله ای DRV8825 یک برد توسعه برای درایور موتور پله ای دوقطبی میکرو استپینگ DRV8825 شرکت TI است. این ماژول دارای پین اوت و رابطی است که تقریباً با درایورهای موتور پله ای A4988 ما یکسان است، بنابراین می توان از آن به عنوان جایگزینی با کارایی بالاتر برای آن بردها در بسیاری از کاربردها استفاده کرد. DRV8825 دارای محدود کننده جریان قابل تنظیم، حفاظت در برابر جریان بیش از حد و دمای بیش از حد و شش رزولوشن میکرو استپ (تا 1/32 استپ) است. این دستگاه از 8.2 تا 45 ولت کار می کند و می تواند تا تقریباً 1.5 آمپر در هر فاز بدون هیت سینک یا جریان هوای اجباری ارائه دهد (دارای رتبه تا 2.2 آمپر در هر سیم پیچ با خنک کننده اضافی کافی). ویژگی ها: 1. رابط کنترل گام و جهت ساده 2. شش رزولوشن مختلف گام: گام کامل، نیم گام، 1/4 گام، 1/8 گام، 1/16 گام و 1/32 گام 3. می تواند مستقیماً با سیستم های 3.3 ولت و 5 ولت ارتباط برقرار کند 4. خاموش شدن حرارتی در دمای بیش از حد، خاموش شدن جریان بیش از حد و قفل ولتاژ پایین 5. حفاظت از اتصال کوتاه به زمین و بار کوتاه 6. PCB 4 لایه، 2 اونس مس برای بهبود اتلاف گرما 7. پد زمین لحیم کاری در معرض دید در زیر IC درایور در پایین PCB 8. اندازه ماژول، پین اوت و رابط با درایورهای موتور پله ای A4988 ما در اکثر موارد مطابقت دارد (برای m به پایین این صفحه مراجعه کنید)
