مبدل رسانه ای ADNET 10Base-T RJ45 به 10Base-5 DB15M AUI | آداپتور اترنت ضخیم به فرستنده و گیرنده 10BT UTP RJ-45

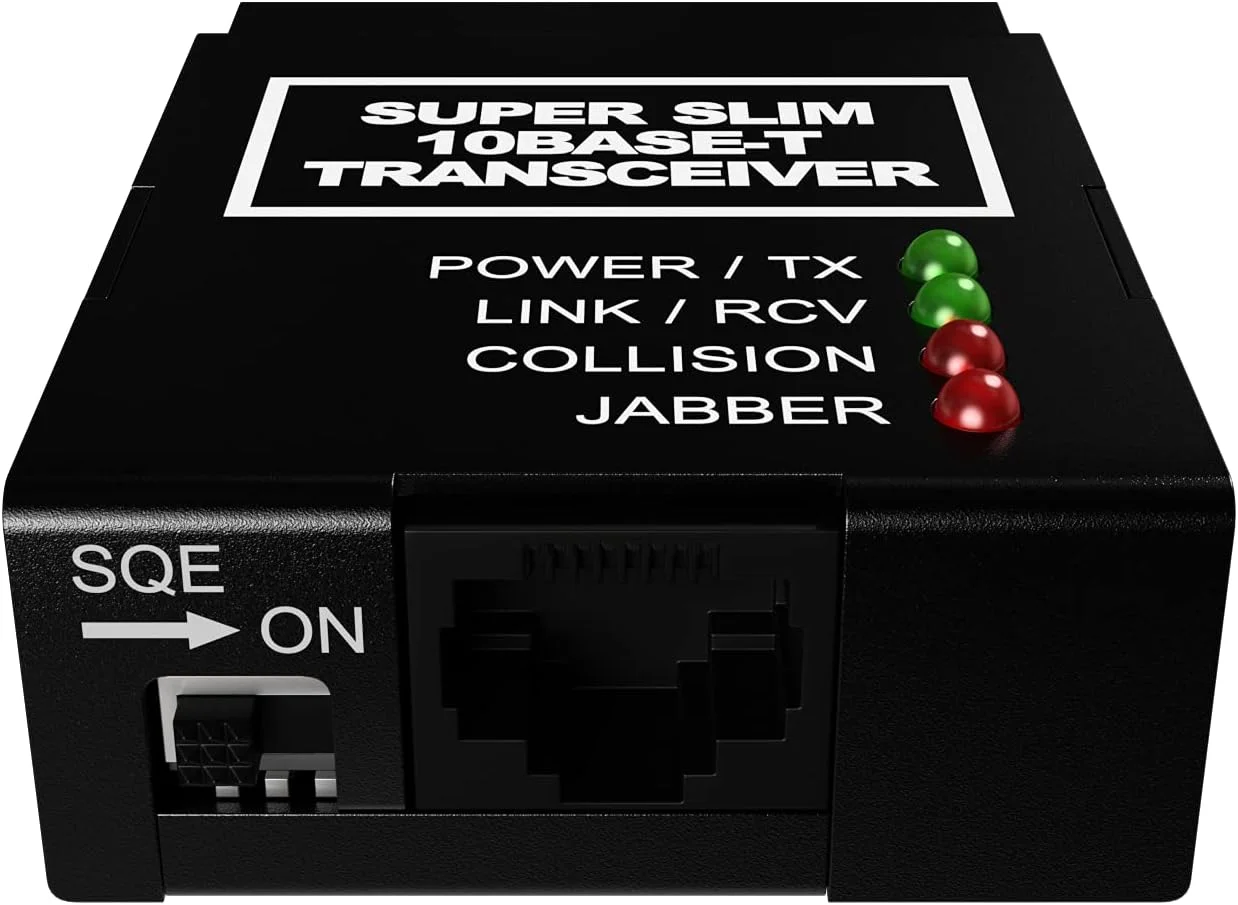

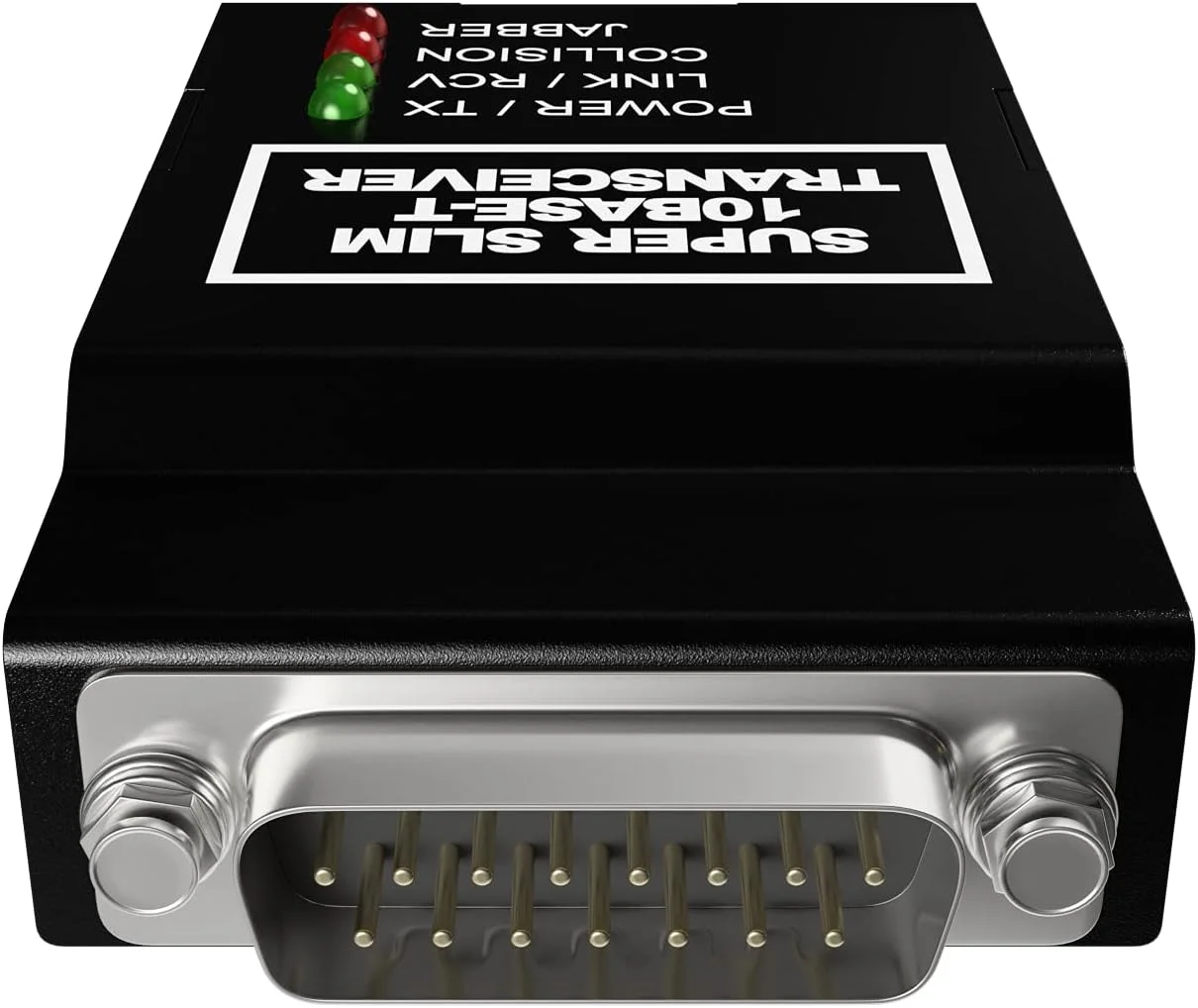

مبدل/فرستنده و گیرنده رسانه ای AN-10BT-10B5 سیگنال های 10Base-5 را از طریق کانکتور DB15M/AUI به پلاگین استاندارد RJ45 برای اترنت 10Base-T برای انتقال از طریق کابل زوج به هم تابیده بدون محافظ تبدیل می کند. مبدل AN-10BT-10B5 هم کانکتور AUI و هم جک RJ-45 را برای تسهیل اتصال مستقیم از میزبان اترنت ضخیم به شبکه اترنت 10BASE-T فراهم می کند. میزبان می تواند یک کارت اترنت ضخیم یا یک تکرار کننده 10Base-5 باشد. سوئیچ عملکرد SQE برای فعال کردن عملکرد خطای کیفیت سیگنال استفاده می شود. این سیگنال تأیید می کند که مدار تشخیص برخورد در فرستنده و گیرنده فعال است. اگر میزبانی که فرستنده و گیرنده به آن متصل است یک کامپیوتر است، سوئیچ SQE را روی ON تنظیم کنید. اگر میزبان یک تکرار کننده است (استفاده از کابل کواکسیال)، سوئیچ SQE را روی OFF تنظیم کنید.
