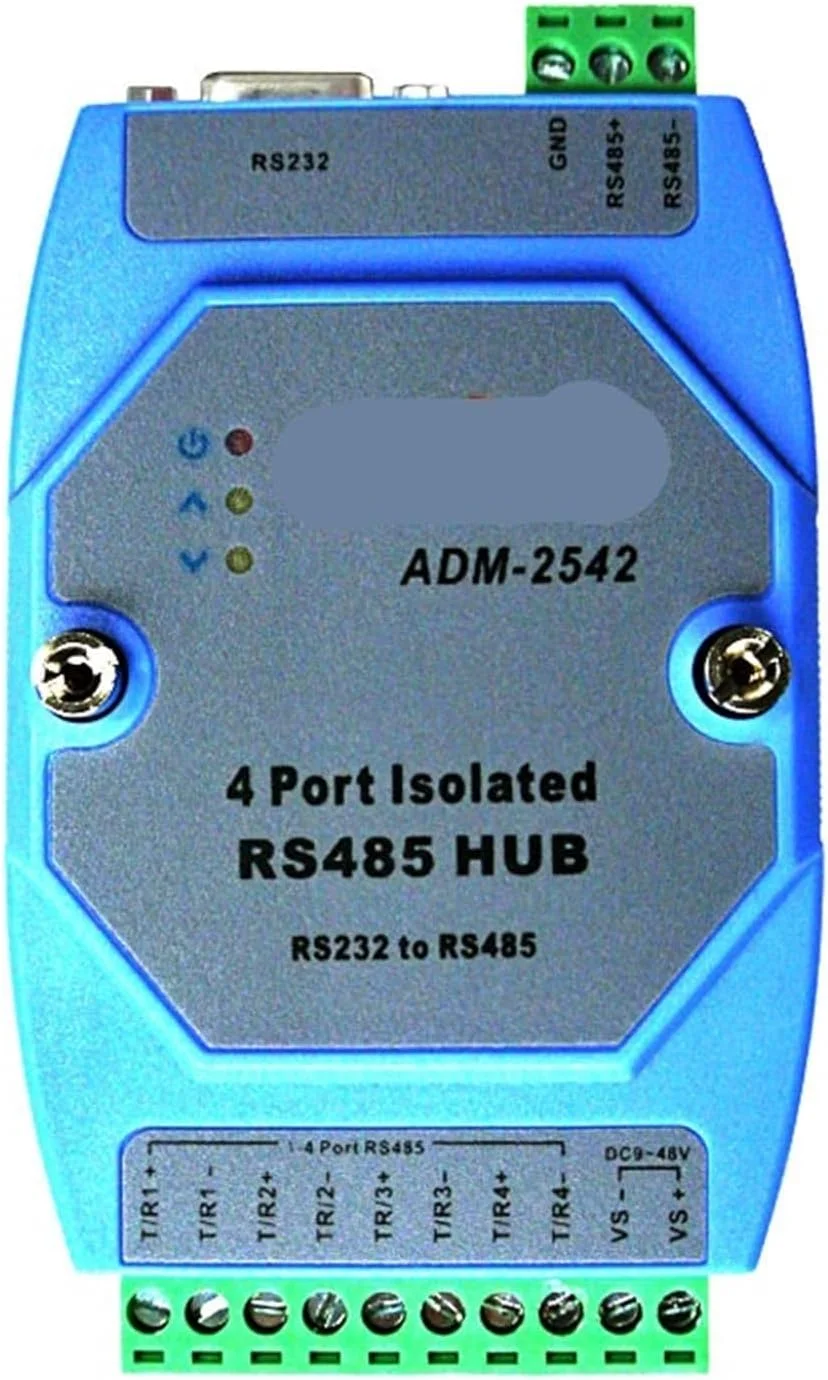

هاب ایزوله 4 پورت RS485 مدل ADM-2542، توزیع کننده تکرار کننده 1 به 4، پشتیبانی از RS232 به 485 (همراه با آداپتور)

هاب 4 پورت RS485 ایزوله صنعتی ADM-2542 معرفی محصول ADM-2542 یک هاب تقسیم باس 485 (HUB) است که برای ارتباطات اتوماسیون صنعتی طراحی شده است، که شبکه ساختار ستاره ای باس RS-485 را حل می کند و الزامات سیستم RS-485 را در محیط الکترومغناطیسی پیچیده برطرف می کند. پشتیبانی از نرخ انتقال تا 115.2 کیلوبیت بر ثانیه، رابط RS-485 با استفاده از فناوری ایزولاسیون، مدار حفاظت از ولتاژ 600 وات، برای ارائه ولتاژ ایزولاسیون 1000 ولت، می تواند به طور موثر حفاظت ESD را سرکوب کند. مدار تشخیص مورد استفاده در حالت عملکرد RS-485 می تواند به طور خودکار جهت جریان داده را حس کند و به طور خودکار مدار کنترل فعال را تغییر دهد تا به راحتی مشکل تاخیر سوئیچینگ فرستنده گیرنده RS-485 را حل کند. فاصله انتقال رابط RS-485 بیشتر از 1000 متر، عملکرد پایدار است. به طور گسترده ای در سیستم جمع آوری عوارض بزرگراه، سیستم نظارت بر جاده و سیستم جمع آوری برق استفاده می شود، این یک محصول تبادل داده با عملکرد عالی و خوب است. پارامتر عملکرد 1 سازگار با استانداردهای RS-232 و RS-485 A/EIA 2، ارسال و دریافت خودکار داده ها: ارتباط سیستم سه سیمه RS232 (TXD.RXD.GND) 3 رابط ورودی: رابط RS-232 و RS-485 4، رابط خروجی: 4 پورت رابط RS-485 (T/R1+, -),(T/R2+, -),(T/R3+, -),(T/R4+, -) 5، نرخ ارتباط: 300BPS-115.2KBPS 6، توان کاری: DC9-48V، DC12V200MA (MAX) (قابل اتصال به منبع تغذیه 24 ولت) 7، ظرفیت بار: هر RS485 می تواند 32 دستگاه را متصل کند 8، فاصله ارتباط: 1000 متر (1200BPS) 9، دستورالعمل های LED: منبع تغذیه، نشانگر جهت داده 10، حالت کار: ناهمزمان نیمه دوبلکس (RS-485) 11 ایزولاسیون: ولتاژ ایزولاسیون 1KVrms /500VDC عایق، قرنطینه ماژول DC/DC، RS-485 حفاظت از ولتاژ 600 وات، حفاظت ESD 15KV را فراهم می کند 12 رابط الکتریکی: RS232 (DB9)، RS485 (ترمینال های صنعتی 8 هسته ای)، برق (ترمینال های صنعتی 2 هسته ای) 13. رسانه انتقال: زوج سیم پیچ خورده یا سیم محافظ 14 روش نصب: نصب ریل DIN 35 میلی متری 15، اندازه ساختار: 103x72x27 (mm)، طول x، عرض x، ارتفاع (mm) 16، استفاده از محیط: -20 درجه سانتیگراد تا 75 درجه سانتیگراد، رطوبت نسبی 5٪ تا 95٪
