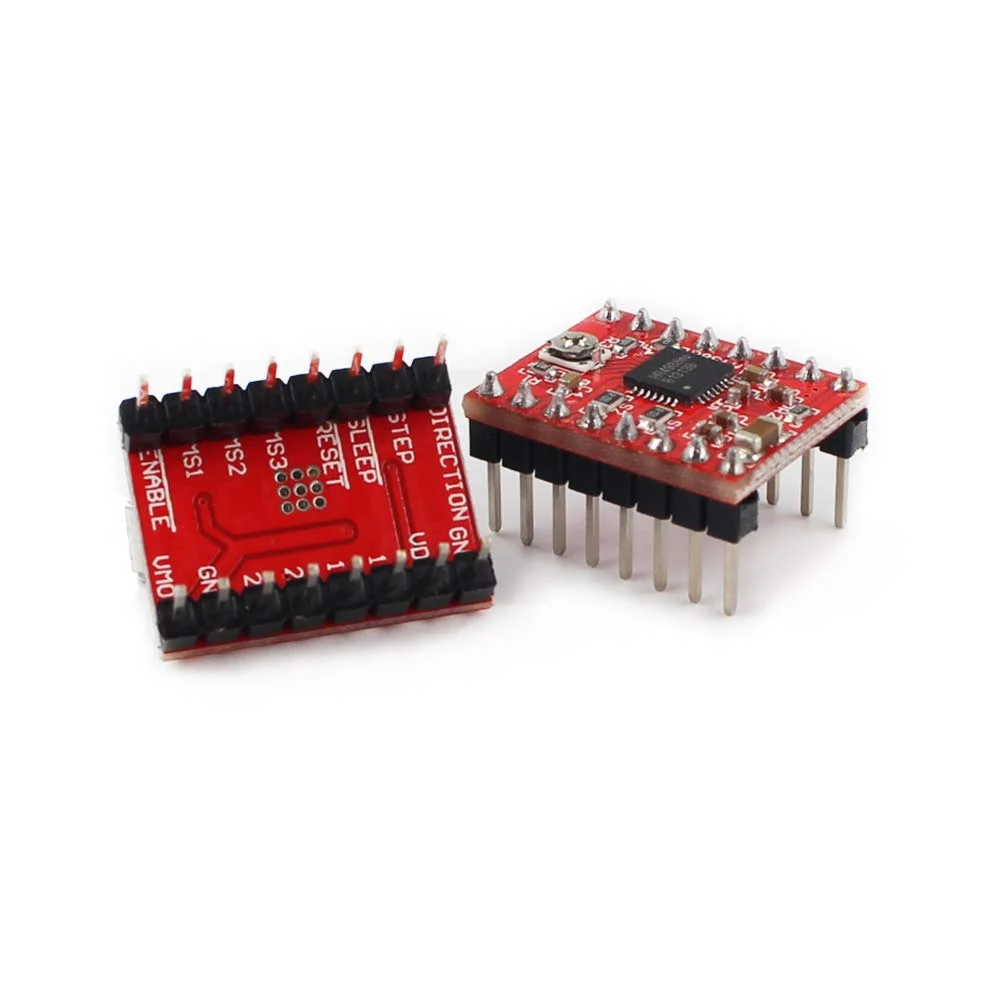

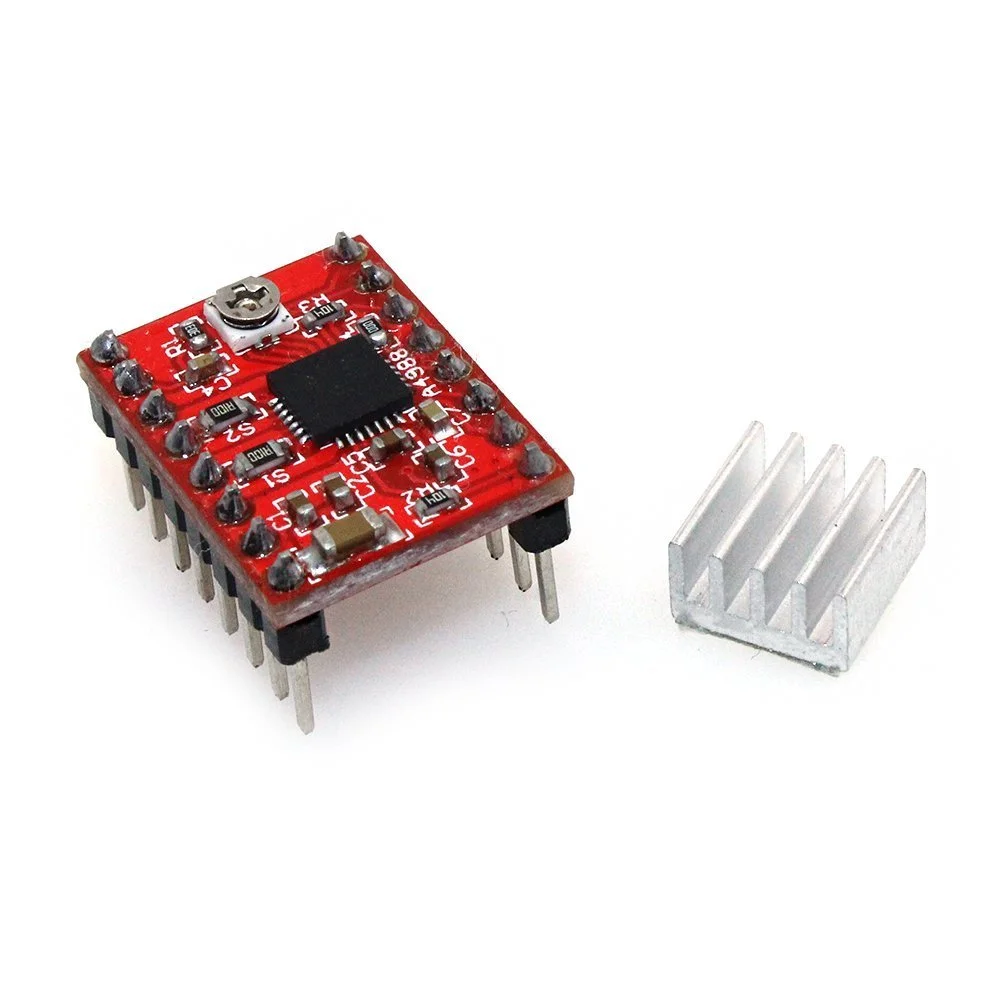

ماژول درایور موتور پله ای A4988 برای پرینتر سه بعدی Pololu RepRap StepStick (بسته 2 عددی)

این ماژول درایور موتور پله ای یک برد توسعه/حامل برای درایور میکرو استپینگ DMOS مدل A4988 از Allegro با محافظت از جریان اضافی است و با Pololu / StepStick سازگار است. این درایور موتور پله ای به شما امکان می دهد یک موتور پله ای دو قطبی را با جریان مداوم 1 آمپر در هر فاز بدون هیت سینک یا خنک کننده، و حداکثر جریان خروجی 2 آمپر در هر سیم پیچ در صورت وجود خنک کننده اضافی کنترل کنید. یک پتانسیومتر داخلی برای تنظیم جریان خروجی استفاده می شود. این درایور می تواند موتور پله ای را تنها با 2 پین از کنترلر کنترل کند، یکی برای کنترل جهت چرخش و دیگری برای کنترل استپ ها. موتورهای پله ای معمولاً دارای مشخصات اندازه استپ هستند (به عنوان مثال 1.8 درجه یا 200 استپ در هر دور) که برای استپ های کامل اعمال می شود. این درایور میکرو استپینگ با ارائه موقعیت های استپ میانی، که با انرژی دادن به سیم پیچ ها با سطوح جریان میانی به دست می آیند، امکان وضوح بالاتری را فراهم می کند. به عنوان مثال، راندن یک موتور در حالت ربع استپ، با استفاده از چهار سطح جریان مختلف، 800 میکرو استپ در هر دور به موتور 200 استپ در هر دور می دهد. این ماژول درایور پنج رزولوشن استپ مختلف را ارائه می دهد: استپ کامل، 1/2، 1/4، 1/8 و 1/16 استپ. ایده آل برای برنامه هایی که ریزپردازنده پیچیده ای در دسترس ندارند و به خوبی با میکروکنترلرهای آردوینو جفت می شود. مشخصات فنی: حداقل ولتاژ کاری: 8 ولت حداکثر ولتاژ کاری: 35 ولت جریان مداوم در هر فاز: 1 آمپر حداکثر جریان در هر فاز: 2 آمپر (با خنک کننده) حداقل ولتاژ منطقی: 3 ولت حداکثر ولتاژ منطقی: 5.5 ولت مدار خاموش شدن حرارتی، حفاظت از خطای زمین، حفاظت از اتصال کوتاه بار رزولوشن های میکرو استپ: کامل، 1/2، 1/4، 1/8 و 1/16 محتویات بسته: 2 عدد ماژول درایور موتور پله ای A4988 2 عدد هیت سینک دستورالعمل های چاپ شده عملیات و برنامه نویسی
