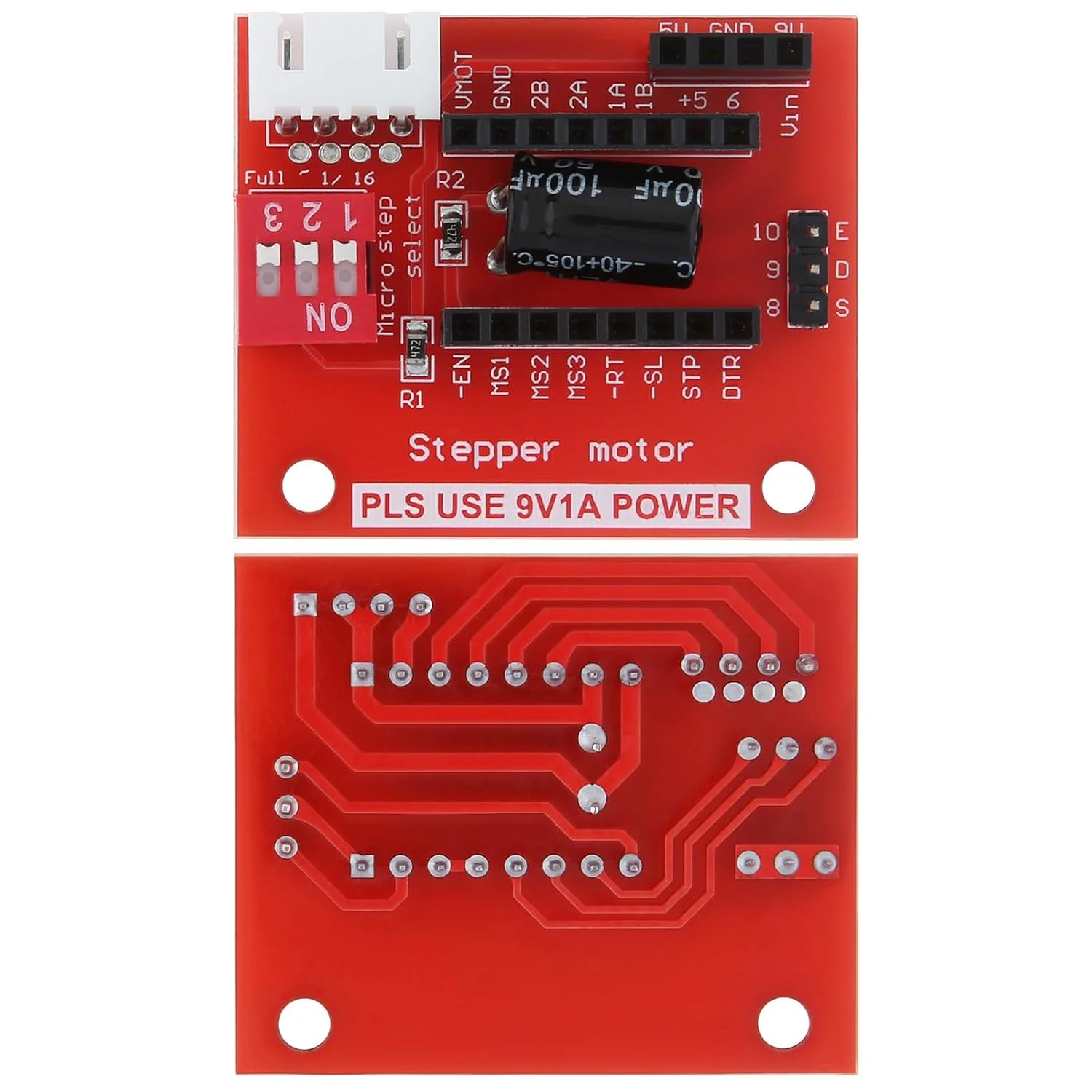

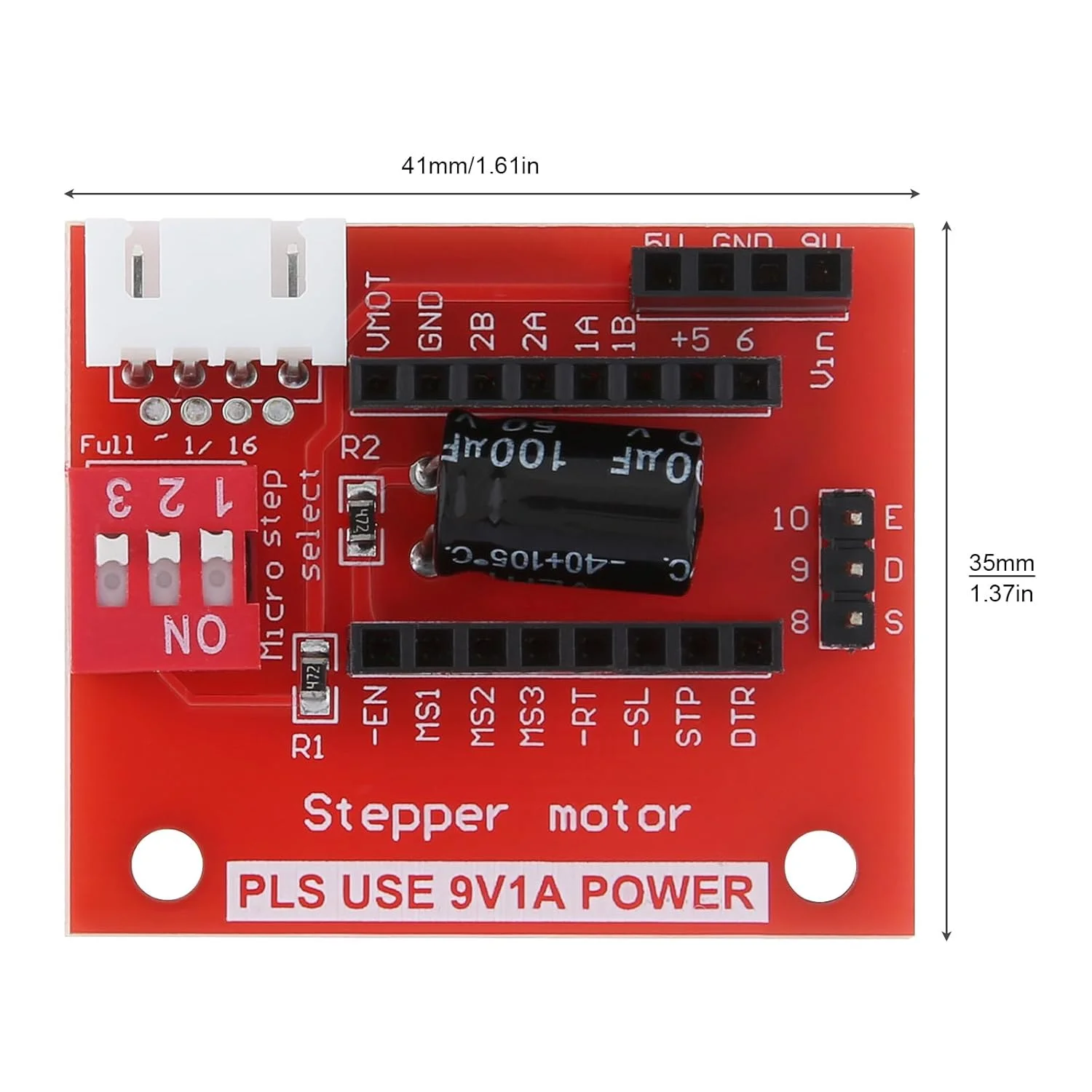

برد توسعه کنترل درایور موتور پله ای A4988 DRV8825 برای پرینتر سه بعدی، ماژول توسعه موتور پله ای

اطلاعات پارامتر: ولتاژ ورودی: 5 ولت / 9 ولت ولتاژ خروجی: 9 ولت ویژگی ها: - A4988 / DRV8825 قابل استفاده است، هنگام وارد کردن به جهت توجه کنید، در غیر این صورت ممکن است درایو بسوزد. - Jm موتور را متصل می کند. - Jv منابع تغذیه 5 ولت و 12 ولت - 24 ولت را متصل می کند. - Jc E S D G مربوط به خروجی سیگنال درایو Enable Step Direction Gnd در اتصال است. - فرمان و سرعت موتور پله ای چهار سیمه با تغییر سوئیچ های DIP روی برد توسعه درایور موتور پله ای کنترل می شود. ترکیبات مختلف سوئیچ های DIP اثرات متفاوتی بر فرمان و سرعت موتور پله ای چهار سیمه دارند. - اتصال ماژول A4988: سوئیچ های DIP 1، 2 و 3 موتور پله ای را روی OFF قرار دهید، موتور پله ای در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت بسیار سریع می چرخد. سوئیچ DIP موتور پله ای 1، 2 را روی ON و 3 را روی OFF قرار دهید، در این حالت در حالت 8 زیربخش، سرعت موتور پله ای بسیار کند است، در جهت عقربه های ساعت 1 دور می چرخد خلاف جهت عقربه های ساعت 2 دور می چرخد، چرخه را تکرار می کند. سوئیچ DIP موتور پله ای 1، 2، 3 روی ON تنظیم شده اند، در این حالت در حالت 16 زیربخش، سرعت موتور پله ای کند است، نیم دور در جهت عقربه های ساعت و 1 دور خلاف جهت عقربه های ساعت. - اتصال ماژول DRV8825: سوئیچ DIP موتور پله ای 1، 2، 3 روی ON تنظیم شده اند، در این حالت در حالت 32 زیربخش، سرعت موتور پله ای کند است، نیم دور در جهت عقربه های ساعت و 1 دور خلاف جهت عقربه های ساعت می چرخد، چرخه را تکرار می کند. محل استفاده: - برد کنترل درایور موتور پله ای پرینتر سه بعدی A4988 DRV8825 بسته شامل: 5 عدد برد توسعه شیلد
