کنترلر درایور موتور پله ای پرینتر سه بعدی A4988 به همراه برد توسعه یافته Envistia Mall

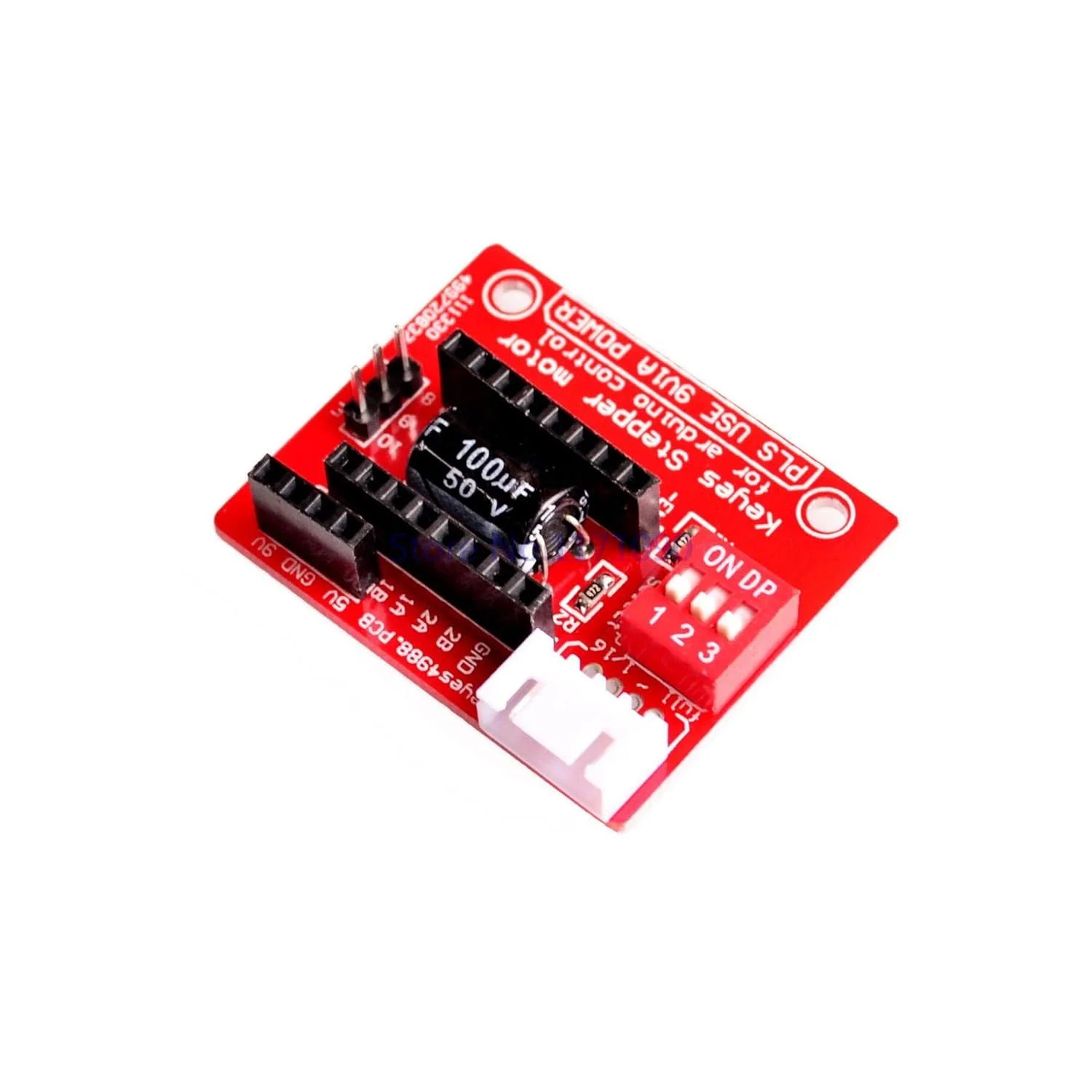

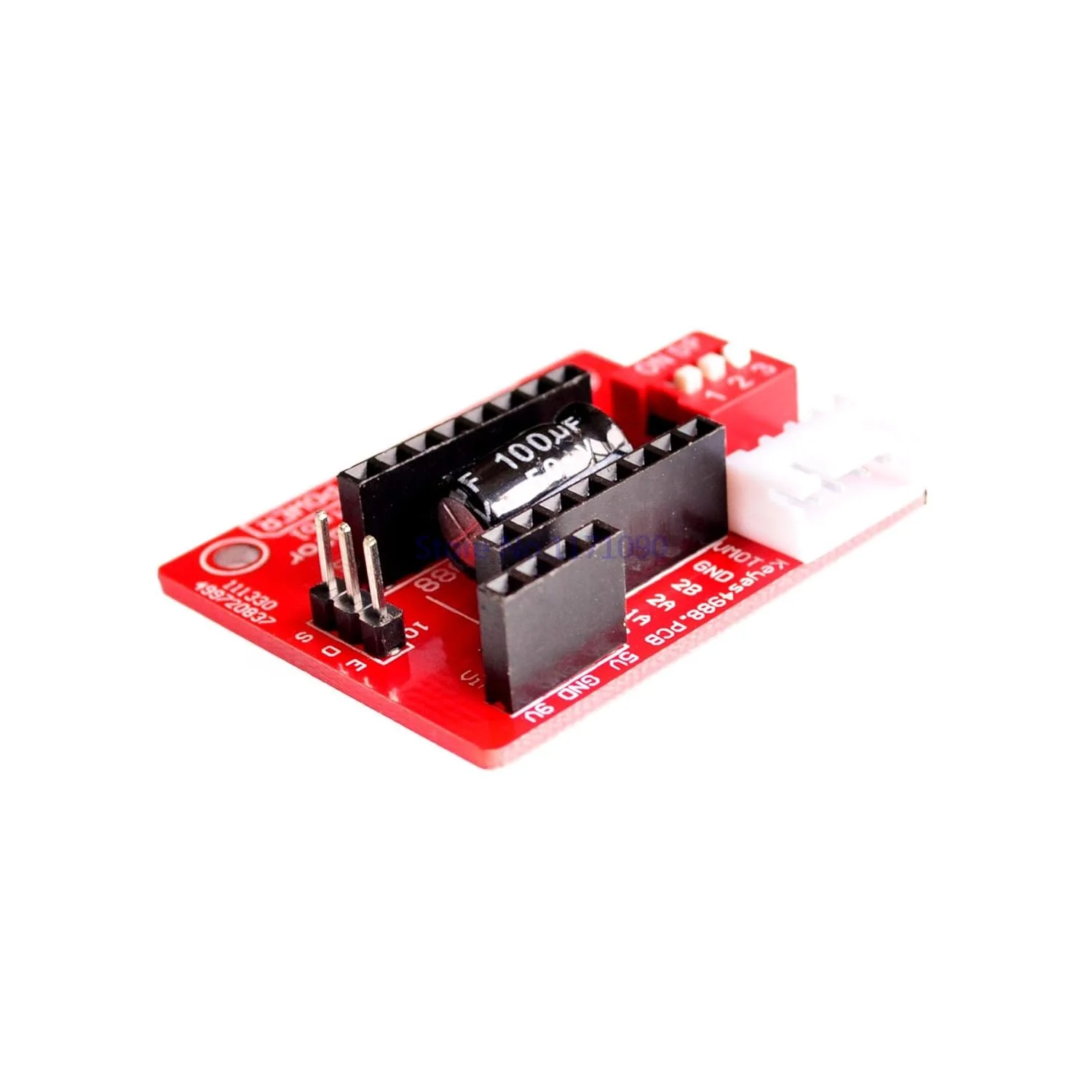

این برد توسعه شامل یک درایور موتور پله ای A4988 است که اتصال مستقیم به آردیونو یا سایر میکروکنترلرها و موتورهای پله ای را فراهم می کند. جامپرهای 1-3 مربوط به تنظیمات MS1، MS2 و MS3 در A4988 برای کنترل رزولوشن های پله هستند. کانکتور JST با نام Jm به موتور(ها) متصل می شود، پین های 1-4 به ترتیب مربوط به 1B، 1A، 2A و 2B هستند. Jv منبع تغذیه پشتیبانی است که به منبع تغذیه 5 ولت و 9 ولت تا 24 ولت متصل می شود. ESDG در Jc به ترتیب مربوط به خروجی سیگنال درایو EnableStepDirGnd متصل است. مشخصات برد توسعه: رنگ: قرمز اندازه: تقریبا 43 x 35 x 10mm مشخصات برد A4988: حداقل ولتاژ کاری: 8 ولت حداکثر ولتاژ کاری: 35 ولت جریان مداوم در هر فاز: 1 آمپر حداکثر جریان در هر فاز: 2 آمپر (با خنک کننده) حداقل ولتاژ منطقی: 3 ولت حداکثر ولتاژ منطقی: 5.5 ولت مدار خاموشی حرارتی محافظت از خطای زمین محافظت از اتصال کوتاه بار رزولوشن های میکرو استپ: کامل، 1/2، 1/4، 1/8 و 1/16 محتویات بسته: 1 عدد برد توسعه A4988 1 عدد ماژول درایور موتور پله ای A4988 1 عدد هیت سینک A4988 دستورالعمل های چاپ شده برای عملکرد و برنامه نویسی
