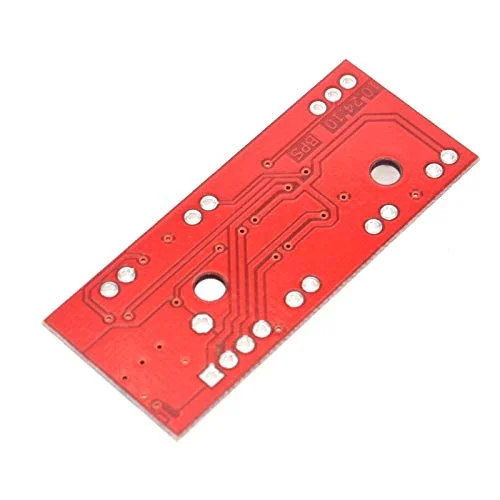

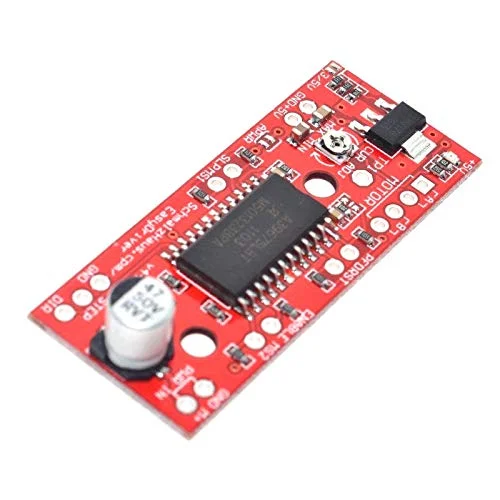

درایور موتور پله ای EasyDriver V44 مدل A3967 برای برد توسعه آردوینو و پرینتر سه بعدی

درایور موتور پله ای EasyDriver V44 مدل A3967 توضیحات: زاویه پله موتور پله ای معمولاً با پارامترها یا تعدادی پله تعریف می شود، چرخش موتور به طور کلی به 200 پله تقسیم می شود که زاویه پله 1.8 درجه است. عملکرد زیربخش EasyDriver با یک پله، این برد درایور 8 بخش را تقسیم می کند، یعنی هر پله از موتور به 8 پله کوچک تقسیم می شود، این می تواند کنترل دقیق تری باشد، یعنی EasyDriver به 1600 پله برای تکمیل یک چرخش کامل 360 درجه نیاز دارد. ms1 و ms2 ورودی منطقی انتخاب وضوح تقسیم شده موتور پله ای است. dir انتخاب جهت دهانه موتور است. مقدار اولیه برای تنظیم مجدد تراشه استفاده می شود، تمام خروجی های خارجی را مسدود می کند. step برای پورت ورودی پالس است. out1a، out1b، out2a، out2b به عنوان دو جفت پورت خروجی پل h هستند. enable برای فعال کردن پایان است. sleep حالت خواب است. sense1، sense2 به عنوان مقاومت حس جریان پل h هستند. ref ولتاژ مرجع است. gnd به زمین منطقی و زمین قدرت است. rc1، rc2 مهلت مقرر ثابت پل h برای ورودی آنالوگ است. A3967SLB تولید شده در ایالات متحده allegro pwm کنترل جریان ثابت درایو میکرو استپ موتور پله ای دو فاز درایو اختصاصی. ولتاژ کاری آن تا 30 ولت، جریان درایو 750 میلی آمپر، یک A3967SLB برای درایو یک موتور پله ای دو فاز می تواند به درایو 8 زیربخش دست یابد. در داخل تراشه مدار کنترل جریان pwm می تواند به ولتاژ تنظیم شده pfd حالت میرایی آهسته، سریع، ترکیبی سه جریان اضافه شود اگر ولتاژ بالاتر از pfd 0.6vdd باشد، حالت میرایی آهسته انتخاب می شود. اگر کمتر از 0.21vdd باشد، حالت میرایی سریع را انتخاب کنید. در بین حالت های میرایی ترکیبی. علاوه بر این، A3967SLB همچنین اقدامات حفاظتی جامعی را ارائه می دهد، از جمله مهار ولتاژ گذرا، حفاظت از گرمای بیش از حد در برابر جریان مستقیم، عملکرد خود قفل کننده ولتاژ پایین. A3967SLB بین ریزپردازنده و سایر رابط ها بدون مدار اضافی، تراشه استخراج easystepperInterface، هشت خط کنترل 2 کاهش یافته است (پله و جهت)، به سادگی پالس کنترل موتور پله ای را وارد کنید، تبدیل تعبیه شده آن
