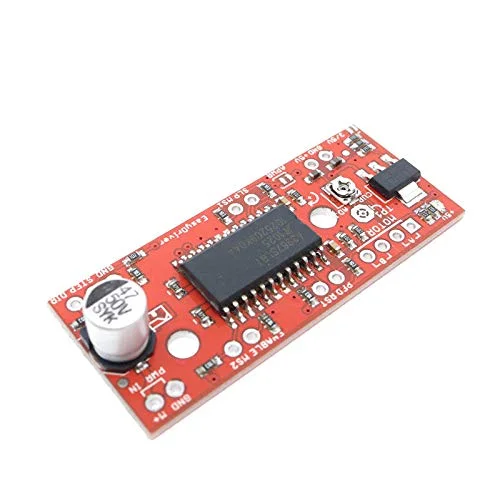

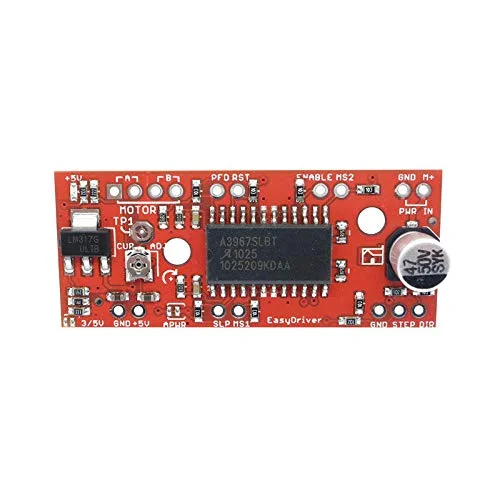

درایور موتور پله ای EasyDriver A3967 V44 برای برد توسعه آردوینو پرینتر سه بعدی

توضیحات: زاویه پله موتور پله ای معمولاً با پارامترها یا تعدادی پله تعریف می شود، چرخش موتور به طور کلی به 200 پله تقسیم می شود که زاویه پله 1.8 درجه است. برد درایور EasyDriver دارای عملکرد تقسیم بندی 8 قسمتی است، یعنی هر پله موتور به 8 پله کوچک تقسیم می شود، این می تواند کنترل دقیق تری باشد، یعنی EasyDriver برای تکمیل یک چرخش کامل 360 درجه به 1600 پله نیاز دارد. ms1 و ms2 ورودی منطقی انتخاب وضوح تقسیم شده موتور پله ای هستند. dir انتخاب جهت دهانه موتور است. مقدار اولیه برای تنظیم مجدد تراشه استفاده می شود، تمام خروجی های خارجی را مسدود می کند. step برای پورت ورودی پالس است. out1a، out1b، out2a، out2b به عنوان دو جفت پورت خروجی پل h هستند. enable برای فعال کردن پایان است. sleep حالت خواب است. sense1، sense2 به عنوان مقاومت حس جریان پل h هستند. ref ولتاژ مرجع است. gnd به زمین منطقی و زمین قدرت متصل است. rc1، rc2 مهلت مقرر ثابت پل h برای ورودی آنالوگ است. A3967SLB تولید شده در ایالات متحده allegro pwm کنترل جریان ثابت درایو میکرو استپ موتور پله ای دو فاز درایو اختصاصی است. ولتاژ کاری آن تا 30 ولت، جریان درایو 750 میلی آمپر است، یک A3967SLB برای درایو یک موتور پله ای دو فاز می تواند به درایو 8 زیربخش دست یابد. در داخل تراشه مدار کنترل جریان pwm می توان ولتاژ تنظیم شده pfd را به حالت های میرایی جریان آهسته، سریع و مختلط اضافه کرد اگر ولتاژ بالاتر از pfd 0.6vdd باشد، حالت میرایی آهسته انتخاب می شود. اگر کمتر از 0.21vdd باشد، حالت میرایی سریع را انتخاب کنید. در بین حالت های میرایی مختلط. علاوه بر این، A3967SLB همچنین اقدامات حفاظتی جامعی را ارائه می دهد، از جمله مهار ولتاژ گذرا، حفاظت از گرمای بیش از حد در برابر جریان مستقیم، عملکرد خود قفل شدن در برابر ولتاژ پایین. A3967SLB بین ریزپردازنده و سایر رابط ها بدون مدار اضافی، تراشه استخراج easystepperInterface، هشت خط کنترل 2 کاهش یافته است (پله و جهت)، به سادگی پالس کنترل موتور پله ای را وارد کنید، مبدل تعبیه شده آن می تواند بر روی موتور پله ای به دست آید.
