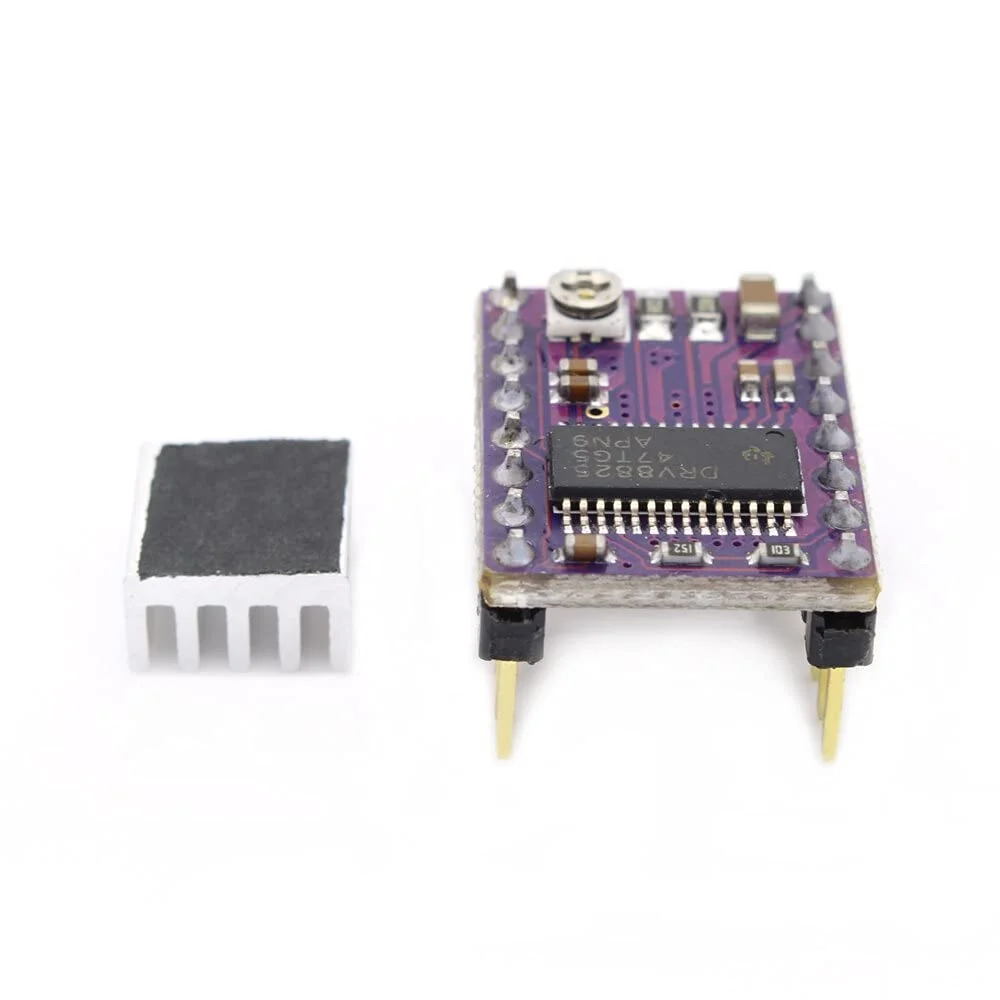

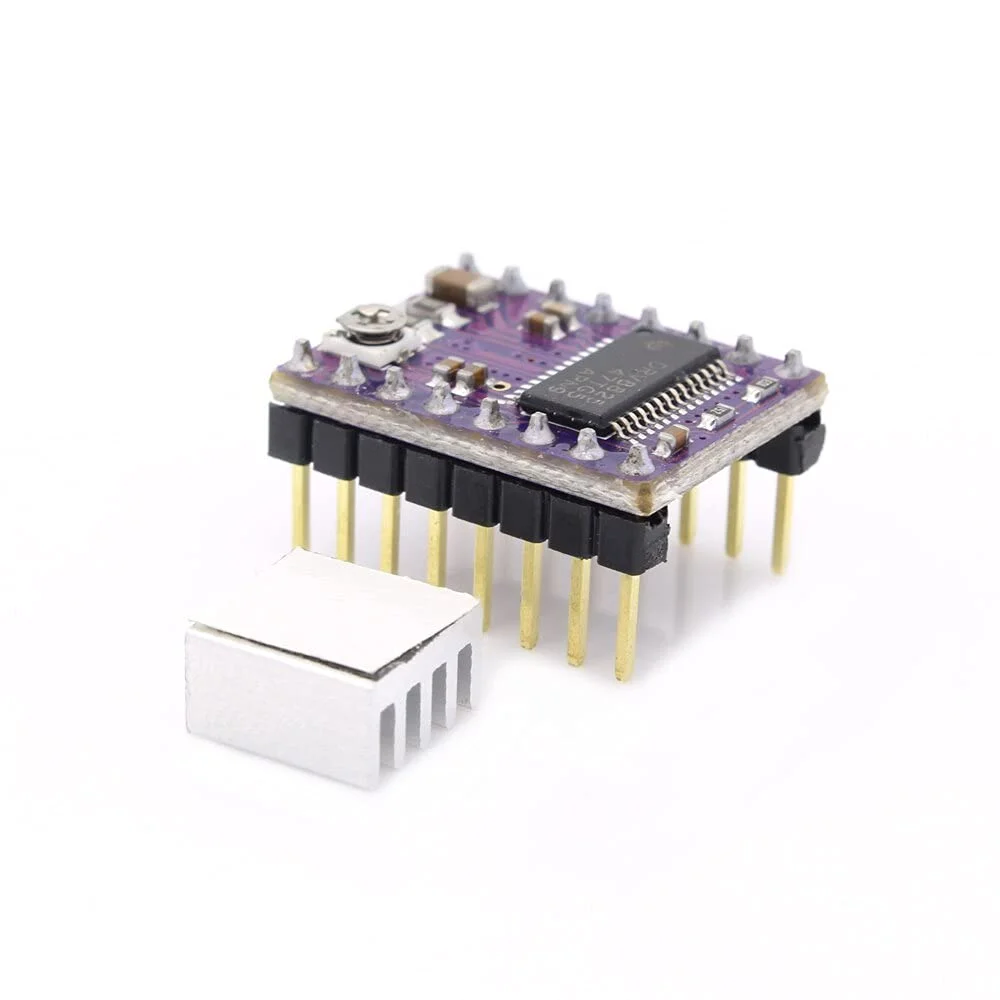

۵ عدد درایور موتور پله‌ای Stepstick Drv8825 به همراه هیت سینک برای RAMPS، قطعات پرینتر سه بعدی، برد بنفش PCB چهار لایه

توضیحات: این محصول یک برد توسعه یا برد بریک اوت برای درایور موتور پله‌ای DRV8825 شرکت TI است. بنابراین، توصیه می‌کنیم قبل از استفاده از این محصول، دیتاشیت DRV8825 (فایل PDF با حجم ۱ مگابایت) را به دقت مطالعه کنید. این درایور موتور پله‌ای به شما امکان می‌دهد تا یک موتور پله‌ای دو قطبی را با جریان خروجی حداکثر ۲.۲ آمپر در هر سیم پیچ کنترل کنید (برای اطلاعات بیشتر به بخش ملاحظات مربوط به اتلاف توان در زیر مراجعه کنید). در اینجا برخی از ویژگی‌های کلیدی درایور آورده شده است: رابط کنترل ساده گام و جهت قابلیت اتصال مستقیم به سیستم‌های ۳.۳ ولت و ۵ ولت خاموش شدن حرارتی در دمای بیش از حد، خاموش شدن در جریان بیش از حد و قفل ولتاژ پایین محافظت در برابر اتصال کوتاه به زمین و بار اتصال کوتاه PCB چهار لایه با مس ۲ اونس برای بهبود اتلاف گرما پد لحیم کاری زمین در زیر آی سی درایور در پایین PCB شش رزولوشن مختلف گام: گام کامل، نیم گام، ۱/۴ گام، ۱/۸ گام، ۱/۱۶ گام و ۱/۳۲ گام کنترل جریان قابل تنظیم به شما امکان می‌دهد حداکثر جریان خروجی را با یک پتانسیومتر تنظیم کنید، که به شما امکان می‌دهد از ولتاژهای بالاتر از ولتاژ نامی موتور پله‌ای خود برای دستیابی به نرخ گام بالاتر استفاده کنید کنترل برش هوشمند که به طور خودکار حالت میرایی جریان صحیح (میرایی سریع یا میرایی آهسته) را انتخاب می‌کند حداکثر ولتاژ تغذیه ۴۵ ولت رگولاتور داخلی (بدون نیاز به منبع تغذیه منطقی خارجی) اندازه ماژول، پین اوت و رابط با درایورهای موتور پله‌ای A4988 ما در اکثر موارد مطابقت دارد (برای اطلاعات بیشتر به پایین این صفحه مراجعه کنید) ما همچنین یک درایور موتور پله‌ای DRV8824 داریم که می‌تواند به عنوان جایگزین مستقیم برای درایور DRV8825 هنگام استفاده از موتورهای پله‌ای با جریان پایین‌تر عمل کند. DRV8824 فقط می‌تواند تا ۰.۷۵ آمپر در هر سیم پیچ بدون هیت سینک (حداکثر ۱.۲ آمپر با خنک کننده مناسب) ارائه دهد، اما دارای مقاومت‌های حسگر جریان بزرگ‌تری است که عملکرد میکرو استپینگ بهتری نسبت به درایور DRV8825 در جریان‌های پایین ارائه می‌دهد. تنها راه تشخیص درایور DRV8824 ما از درایور DRV8825، m است
