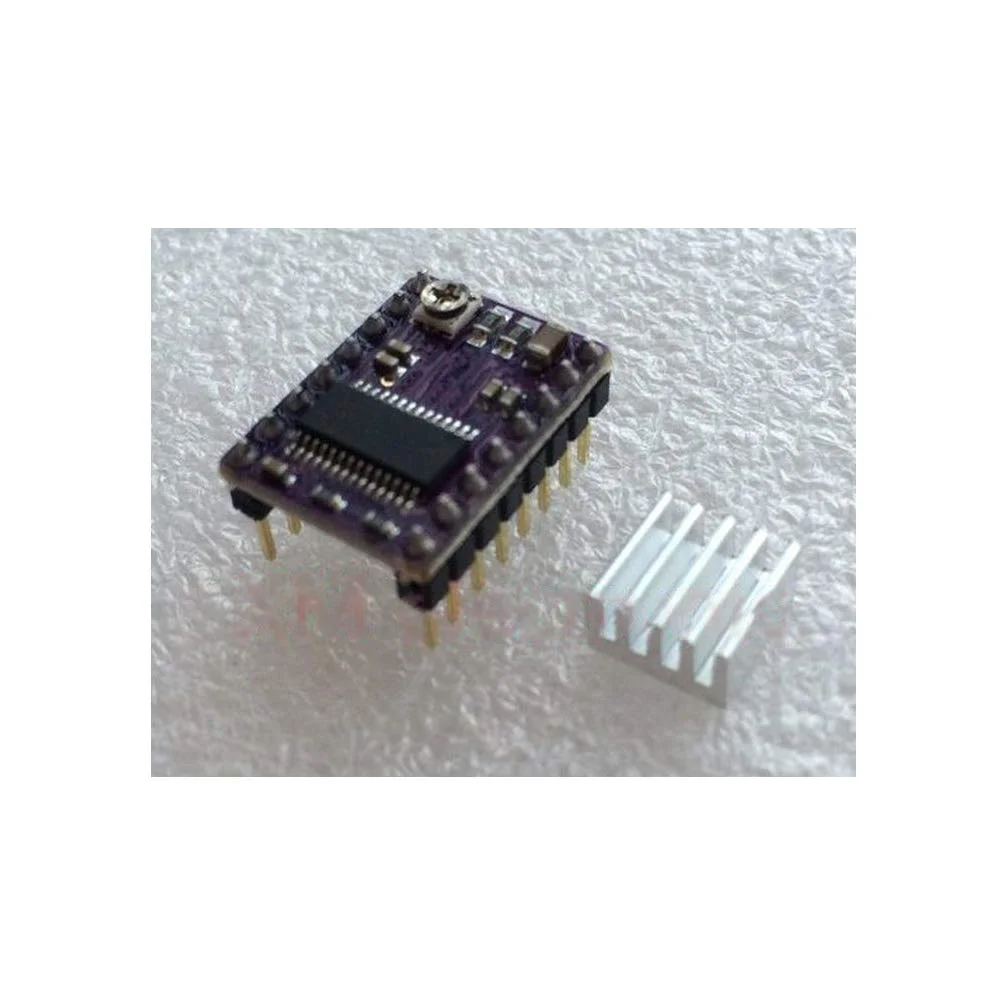

درایور موتور پله ای StepStick DRV8825، برد حامل Reprap با PCB چهار لایه، بسته 5 عددی

معرفی مختصر برد حامل درایور موتور پله ای DRV8825 یک پیشرفت در درایو موتور پله ای دوقطبی میکرو TI DRV8825 است. این ماژول دارای پین اوت و رابطی تقریباً مشابه با برد حامل درایور موتور پله ای A4988 ما است، بنابراین می توان از آن به عنوان جایگزینی با عملکرد بهتر در بسیاری از برنامه ها استفاده کرد. DRV8825 دارای یک محدودیت جریان قابل تنظیم، حفاظت در برابر جریان بیش از حد و دمای بیش از حد، شش میکرو رزولوشن (تا 1/32 استپ) است. از 8.2 تا 45 ولت استفاده می کند و می تواند تا حدود 1.5 آمپر در هر فاز بدون هیت سینک یا جریان هوای اجباری ارائه دهد (دارای امتیاز تا 2.2 آمپر در صورت خنک کننده اضافی کافی). ویژگی های محصول 1. رابط کنترل ساده استپ و جهت 2. شش رزولوشن مختلف استپ: استپ کامل، نیم استپ، 1/4 استپ، 1/8 استپ، 1/16 استپ، 1/32 استپ 3. می تواند مستقیماً با سیستم های 3.3 ولت و 5 ولت ارتباط برقرار کند 4. خاموش شدن حرارتی در دمای بیش از حد، خاموش شدن جریان بیش از حد، قفل ولتاژ پایین 5. حفاظت از اتصال کوتاه به زمین 6. PCB مسی 4 لایه 2oz، به منظور بهبود اتلاف گرما 7. پد لحیم کاری در زیر IC درایور در پایین برد مدار چاپی 8. اندازه ماژول، پین و رابط مطابق با اپراتورهای درایور موتور پله ای A4988 از بسیاری جهات 9. کنترل جریان قابل تنظیم به شما امکان می دهد یک پتانسیومتر را تنظیم کنید، که به شما امکان می دهد از ولتاژ نامی موتور پله ای یا بیشتر استفاده کنید، تا به نرخ بالاتری از جریان خروجی حداکثر استپ دست یابید. 10. کنترل برش هوشمند به طور خودکار حالت زوال جریان صحیح را انتخاب می کند (زوال سریع یا زوال آهسته) 11. حداکثر ولتاژ تغذیه 45 ولت 12. تنظیم کننده ولتاژ داخلی (نیاز به هر ولتاژ منبع تغذیه منطقی خارجی)
