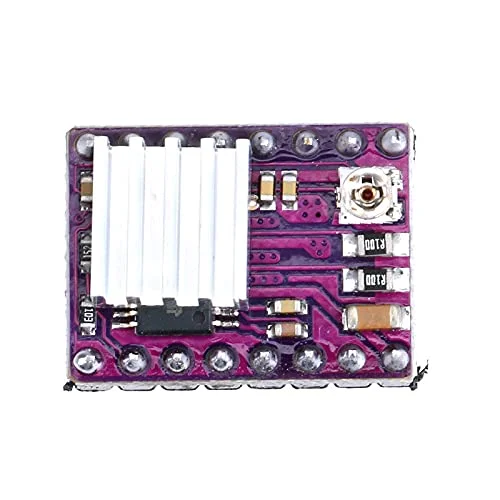

5 عدد درایور موتور پله ای Drv8825 قطعات پرینتر سه بعدی Stepstick Reprap 4 برد PCB با هیت سینک جایگزین A4988

معرفی مختصر برد درایور موتور پله ای DRV8825 یک پیشرفت در درایو موتور پله ای دوقطبی میکرو TI DRV8825 است. این ماژول دارای پین اوت و رابطی تقریباً مشابه با درایور موتور پله ای A4988 ما است، بنابراین می تواند به عنوان یک جایگزین با عملکرد بهتر در بسیاری از برنامه ها استفاده شود. DRV8825 دارای یک محدودیت جریان قابل تنظیم، حفاظت در برابر جریان بیش از حد و دمای بیش از حد، شش میکرو رزولوشن (تا 1/32 گام) است. از 8.2 تا 45 ولت استفاده می کند، می تواند تا حدود 1.5 آمپر در هر فاز بدون هیت سینک یا جریان هوای اجباری ارائه دهد (دارای امتیاز تا 2.2 آمپر با خنک کننده اضافی کافی). ویژگی های محصول 1. مراحل ساده و رابط کنترل جهت 2. شش رزولوشن مختلف گام: گام کامل، نیم گام، 1/4 گام، 1/8 گام، 1/16 گام، 1/32 گام 3.CAN مستقیماً با سیستم های 3.3 ولت و 5 ولت ارتباط برقرار می کند 4. خاموش شدن حرارتی در دمای بیش از حد، خاموش شدن جریان بیش از حد، قفل ولتاژ پایین 5. حفاظت از اتصال کوتاه به زمین 6.4 لایه PCB مسی 2 اونس، به منظور بهبود اتلاف گرما 7. لحیم کاری در معرض دید در زیر IC درایور در پد برد مدار چاپی 8. اندازه ماژول، پین و رابط مطابق با اپراتورهای درایور موتور پله ای A4988 از بسیاری جهات 9. کنترل جریان قابل تنظیم به شما امکان می دهد یک پتانسیومتر را تنظیم کنید، که به شما امکان می دهد از ولتاژ نامی یا بیشتر موتور پله ای استفاده کنید، تا به نرخ بالاتری از حداکثر جریان خروجی برسید. 10. کنترل برش هوشمند به طور خودکار حالت صحیح میرایی جریان را انتخاب می کند (میرایی سریع یا میرایی آهسته) 11. حداکثر ولتاژ منبع تغذیه 45 ولت 12. تنظیم کننده ولتاژ داخلی (نیاز به هر ولتاژ منبع تغذیه منطقی خارجی)
