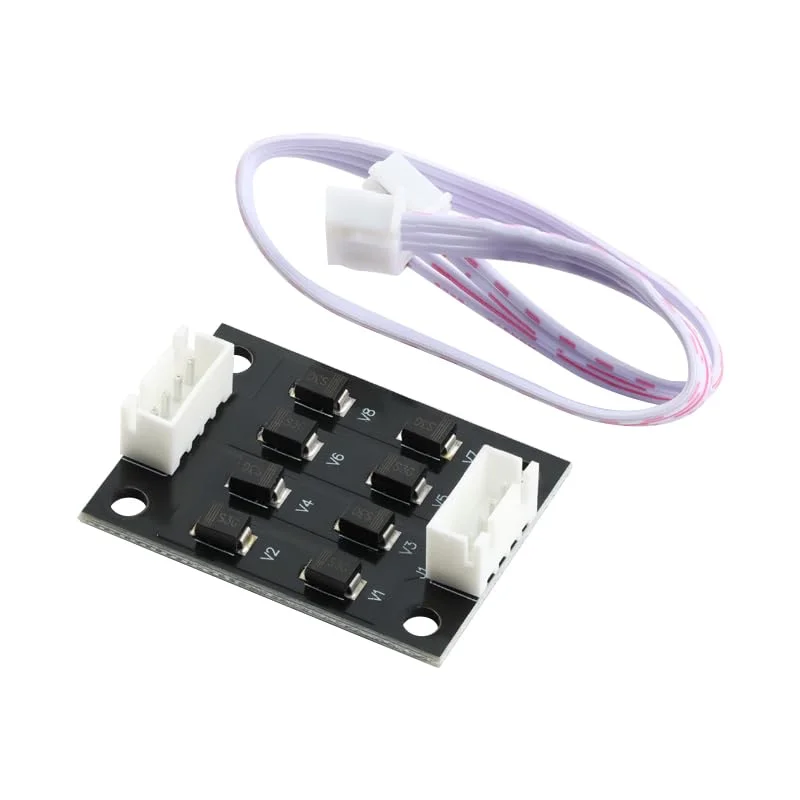

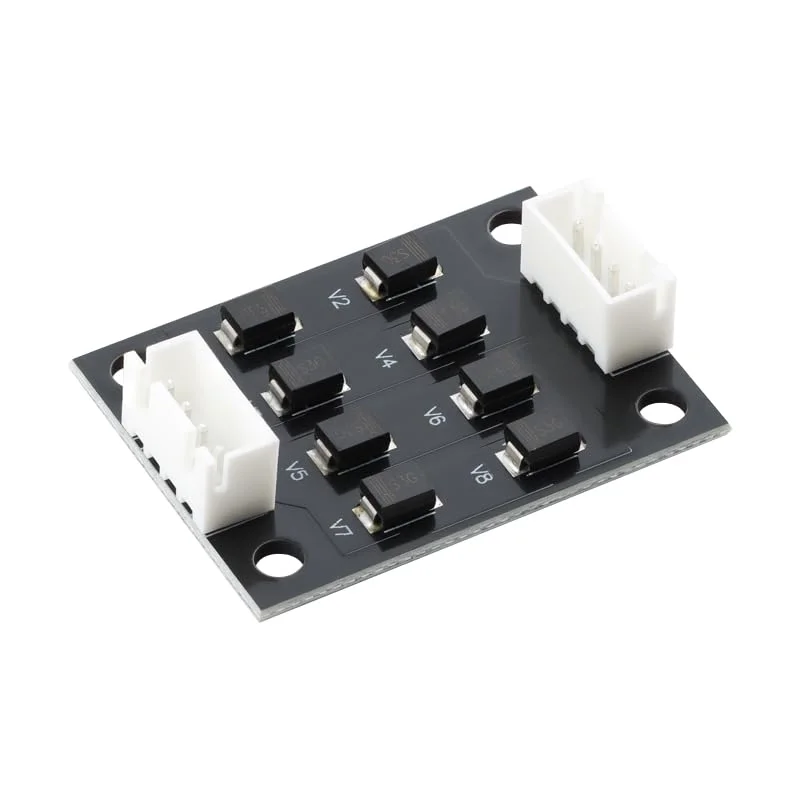

5 عدد فیلتر نویز موتور پله ای A4988 DRV8825 برای پرینترهای سه بعدی - کاهش لرزش و چاپ روان

پارامترهای محصول ماژول درایو آداپتور برای: A4988/DRV8825/TMC2208 و غیره (سازگار با درایو پله ای اصلی برای پرینترهای سه بعدی) ولتاژ کاری: DC 5V (ترمینال منطقی) ولتاژ درایو موتور پله ای (سازگار با 4.5 V-36V) باند فرکانس سرکوب ریپل: 20kHz-100kHz (منطقه تداخل اصلی نویز سوئیچینگ) افت درج: ≥ 40dB @ 50kHz (معمولی) خازن فیلتر: خازن سرامیکی بسته 1206 (100nF × 4 + 10μF × 2) جریان نامی: پیک 2A (جریان مداوم 1.2A) دمای عملیاتی: -40 درجه سانتیگراد ~ +105 درجه سانتیگراد (خازن های MLCC درجه صنعتی) نوع رابط: سوکت دو ردیفه PH2.0-4P (طراحی ضد پلاگین) عملکرد پین اصلی محصول IN +: ورودی مثبت برق موتور (متصل به ترمینال VM ماژول درایو، 4.5V-36V DC) IN-: ورودی منفی برق موتور (متصل به انتهای GND ماژول درایور) OUT +: قطب مثبت خروجی برق فیلتر شده (متصل به سیم پیچ A +/B + موتور پله ای) OUT-: قطب منفی خروجی برق پس از فیلتر کردن (متصل به سیم پیچ A- /B-موتور پله ای) VCC: قطب مثبت منبع تغذیه منطقی (DC 5V ± 10٪، متصل به خروجی 5V مادربرد) GND: زمین منطقی (زمین مشترک با مادربرد) کد سیم کشی: فاز: IN + → OUT + (خط قرمز)، IN-→ OUT-(خط سیاه) باید مستقیماً متصل شود. طراحی ضد تداخل: طول سیم کشی منبع تغذیه ≤ 10 سانتی متر، از سیم کشی موازی با خط سیگنال STEP/DIR خودداری کنید.
