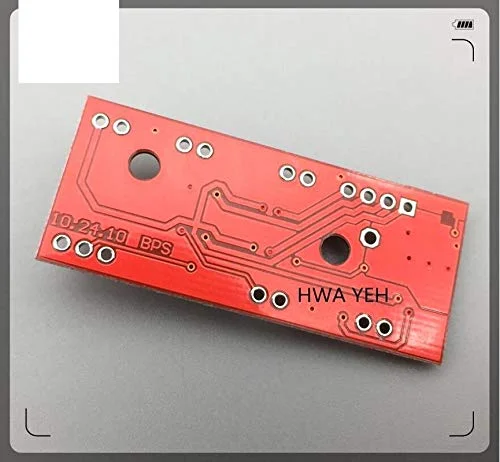

درایور موتور پله ای EasyDriver V44 A3967 برای برد توسعه پرینتر سه بعدی ماژول A3967

توضیحات درایور موتور پله ای EasyDriver V44 A3967: زاویه پله موتور پله ای معمولاً با پارامترها یا تعداد پله ها تعریف می شود، چرخش موتور عمومی به 200 پله تقسیم می شود که زاویه پله 1.8 درجه است. عملکرد زیربخش EasyDriver با یک پله، این برد درایور 8 قسمت را زیربخش می کند، یعنی هر پله موتور به 8 پله کوچک تقسیم می شود، این می تواند کنترل دقیق تری باشد، یعنی EasyDriver برای تکمیل یک چرخش کامل 360 درجه به 1600 پله نیاز دارد. ms1 و ms2 یک ورودی منطقی انتخاب وضوح زیربخش موتور پله ای است. dir انتخاب جهت دهانه موتور است. مقدار اولیه برای تنظیم مجدد تراشه استفاده می شود، تمام خروجی های خارجی را مسدود می کند. step برای پورت ورودی پالس است. out1a، out1b، out2a، out2b به عنوان دو جفت پورت خروجی پل h هستند. enable برای فعال کردن پایان است. sleep حالت خواب است. sense1، sense2 به عنوان مقاومت حس جریان پل h هستند. ref ولتاژ مرجع است. gnd به زمین منطقی و زمین قدرت است. rc1، rc2 مهلت مقرر ثابت پل h برای ورودی آنالوگ است. a3967slb تولید شده در ایالات متحده allegro pwm کنترل جریان ثابت درایو میکرو استپ درایو اختصاصی موتور پله ای دو فاز. ولتاژ کاری آن تا 30 ولت، جریان درایو 750 میلی آمپر، یک a3967slb برای درایو یک موتور پله ای دو فاز می تواند به درایور 8 زیربخش دست یابد. در داخل تراشه مدار کنترل جریان pwm می تواند به ولتاژ مجموعه pfd حالت میرایی سه جریان آهسته، سریع و مخلوط اضافه شود اگر ولتاژ بالاتر از pfd 0.6vdd باشد، حالت میرایی آهسته انتخاب می شود. اگر کمتر از 0.21vdd باشد، حالت میرایی سریع را انتخاب کنید. در بین حالت های میرایی مخلوط. علاوه بر این، a3967slb همچنین اقدامات حفاظتی جامعی را ارائه می دهد، از جمله مهار ولتاژ گذرا، محافظت در برابر گرمای بیش از حد
