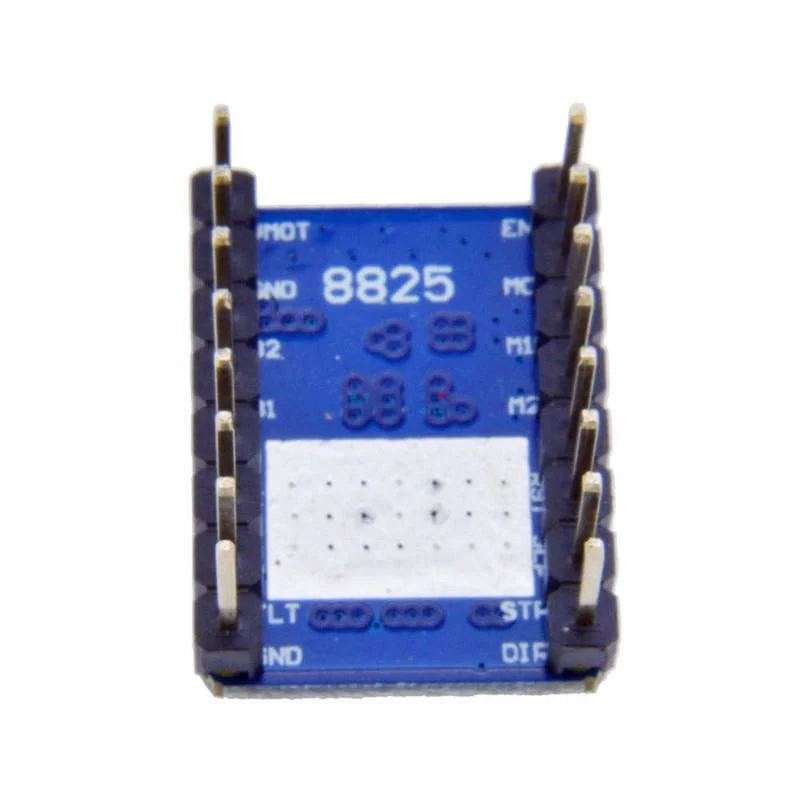

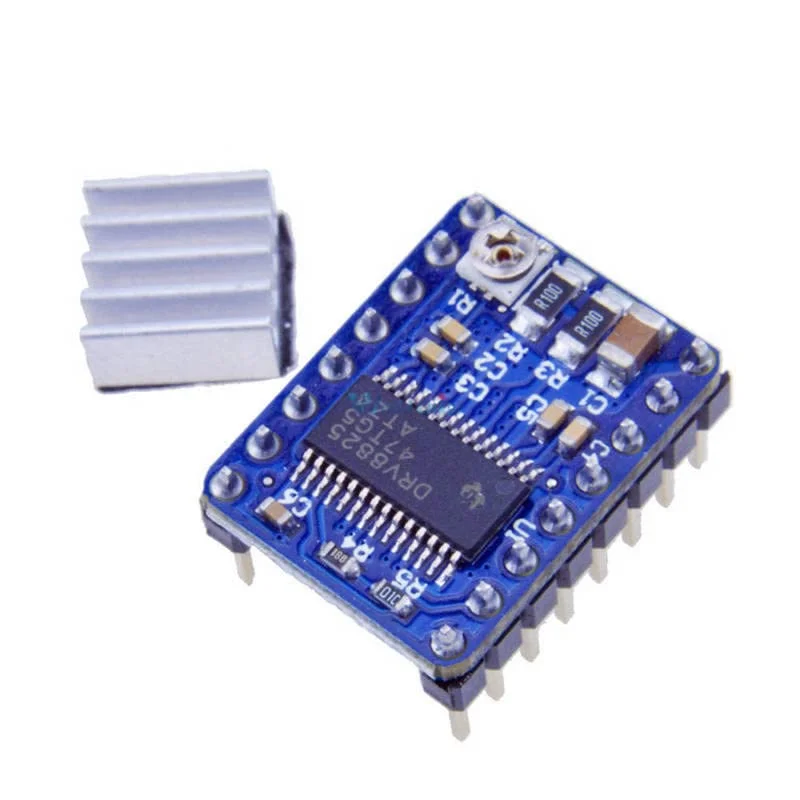

5 عدد قطعه پرینتر سه بعدی StepStick DRV8825 DRV 8825 درایور موتور پله‌ای رمپ 1.4 Reprap 4 ماژول PCB جایگزین A4988 با هیت سینک

این ماژول اکنون PCB آبی رنگ است، لطفا به این نکته توجه داشته باشید. درایور موتور پله‌ای DRV8825 یک برد توسعه برای درایور موتور پله‌ای دو قطبی میکرو استپینگ DRV8825 شرکت TI است. این ماژول دارای پین‌اوت و رابطی است که تقریبا مشابه برد درایور موتور پله‌ای A4988 است، بنابراین می‌توان از آن به عنوان جایگزینی با عملکرد بالاتر برای آن بردها در بسیاری از کاربردها استفاده کرد. DRV8825 دارای محدودیت جریان قابل تنظیم، حفاظت در برابر جریان بیش از حد و دمای بیش از حد، و شش رزولوشن میکرو استپ (تا 1/32 استپ) است. این ماژول از 8.2 تا 45 ولت کار می‌کند و می‌تواند تا حدود 1.5 آمپر در هر فاز بدون هیت سینک یا جریان هوای اجباری ارائه دهد (دارای امتیاز تا 2.2 آمپر در هر سیم پیچ با خنک‌کننده اضافی کافی). 1 رابط کنترل ساده استپ و جهت 2 شش رزولوشن مختلف استپ: فول استپ، نیم استپ، 1/4 استپ، 1/8 استپ، 1/16 استپ و 1/32 استپ 3 کنترل جریان قابل تنظیم به شما امکان می‌دهد حداکثر جریان خروجی را با یک پتانسیومتر تنظیم کنید، که به شما امکان می‌دهد از ولتاژهای بالاتر از ولتاژ نامی موتور پله‌ای خود برای دستیابی به نرخ استپ بالاتر استفاده کنید. 4 حداکثر ولتاژ تغذیه 45 ولت 5 رگولاتور داخلی (بدون نیاز به منبع تغذیه منطقی خارجی) 6 می‌تواند مستقیماً با سیستم‌های 3.3 ولت و 5 ولت ارتباط برقرار کند 7 خاموش شدن حرارتی در دمای بیش از حد، خاموش شدن جریان بیش از حد و قفل ولتاژ پایین 8 حفاظت از اتصال کوتاه به زمین و بار کوتاه شده 9 PCB 4 لایه با مس 2 اونس برای بهبود اتلاف گرما 10 پد زمین لحیم کاری شده در زیر IC درایور در پایین PCB 11 اندازه ماژول، پین‌اوت و رابط با درایورهای موتور پله‌ای A4988 ما در بیشتر موارد مطابقت دارد (برای اطلاعات بیشتر به پایین این صفحه مراجعه کنید) این محصول یک برد توسعه برای درایور موتور پله‌ای DRV8825 شرکت TI است. بنابراین، توصیه می‌کنیم قبل از استفاده از این محصول، دیتاشیت DRV8825 را به دقت مطالعه کنید (PDF 1 مگابایتی). این درایور موتور پله‌ای به شما امکان می‌دهد یک موتور پله‌ای دو قطبی را با جریان خروجی حداکثر 2.2 آمپر در هر سیم پیچ کنترل کنید (برای اطلاعات بیشتر به بخش ملاحظات اتلاف توان در زیر مراجعه کنید).
