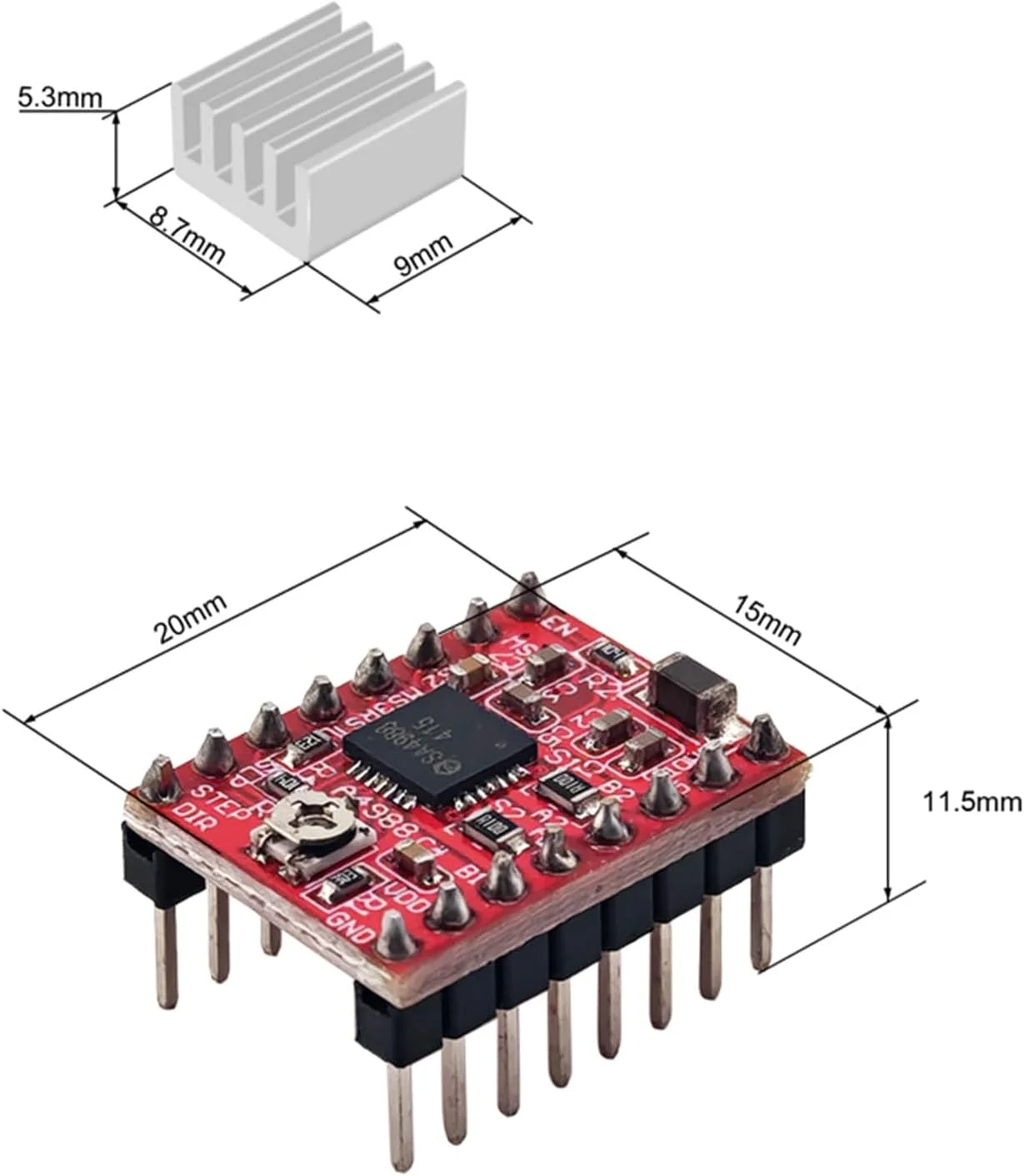

ماژول درایور موتور پله ای A4988 به همراه هیت سینک، سازگار با پرینتر سه بعدی Reprap، دستگاه حکاکی CNC و غیره (4 عدد)

1. محدوده ولتاژ: 8V-35V ·منبع تغذیه درایو موتور (VMOT) باید در این محدوده باشد و نباید از 35 ولت تجاوز کند، در غیر این صورت ماژول فورا آسیب می بیند. 2. توانایی درایو: پیوسته حدود 1 آمپر / پیک 2 آمپر ·خروجی پایدار: تقریبا 1 آمپر در هر چرخه (نیاز به نصب هیت سینک دارد). ·مقدار پیک لحظه ای: تا 2 آمپر در هر فاز (نمی تواند برای مدت طولانی حفظ شود). پارامترهای کلیدی 1. تنظیم صحیح جریان: ·قبل از اتصال موتور، لازم است از یک مولتی متر برای اندازه گیری ولتاژ در "پتانسیومتر تنظیم جریان" استفاده کنید و با چرخاندن آن، حد جریان خروجی مناسب را تنظیم کنید. ·فرمول محاسبه (مرجع): Vref=I_max * 8 * R_sense. به عنوان مثال، اگر جریان نامی موتور 1 آمپر باشد، Vref را می توان در حدود 0.5V~0.7V تنظیم کرد. ·جریان کم: موتور ضعیف است و از گام خارج می شود (دستور ارسال می شود اما موتور حرکت نمی کند). ·جریان بیش از حد: موتور و ماژول A4988 گرمای شدیدی را تجربه خواهند کرد! 2. ولتاژ منبع تغذیه: ·ولتاژ منبع تغذیه موتور ماژول (VMOT) نباید خیلی زیاد باشد، معمولاً بین 8 ولت و 35 ولت توصیه می شود. تجاوز از 35 ولت ممکن است به ماژول آسیب برساند. ·بخش منطقی (VDD) برای تغذیه مدارهای منطقی داخلی تراشه به منبع تغذیه 3.3 ولت یا 5 ولت نیاز دارد. توجه: حتی اگر VMOT متصل نباشد، تا زمانی که VDD روشن باشد، قسمت منطقی ماژول شروع به کار می کند. 3. مسائل مربوط به اتلاف گرما: ·A4988 می تواند در حین کار بسیار داغ شود، به خصوص در جریان های بالا و سرعت های بالا. حتماً از نصب ایمن هیت سینک اطمینان حاصل کنید. ·هنگام نصب در یک فضای محدود یا بسته بندی متراکم با چندین درایو (مانند مادربرد پرینتر سه بعدی)، اکیداً توصیه می شود که اتلاف حرارت اضافی، مانند خنک کننده اجباری هوا توسط فن، اضافه کنید.
