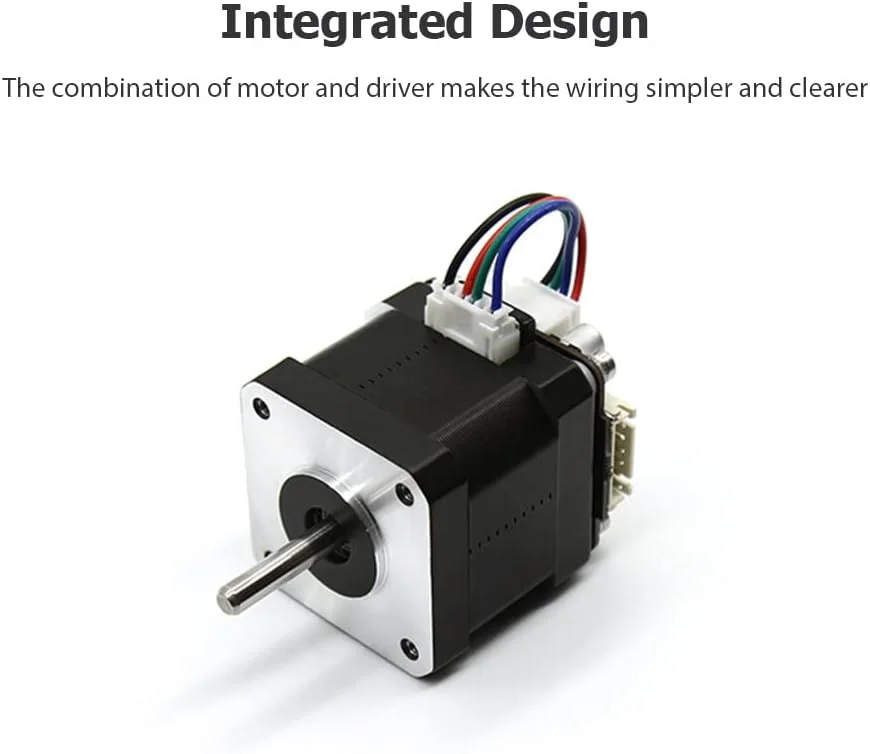

موتور پله‌ای دو فاز 42 با کیت برد درایور 4-1.5 آمپر 1.8 درجه سازگار با پرینتر سه بعدی DIY

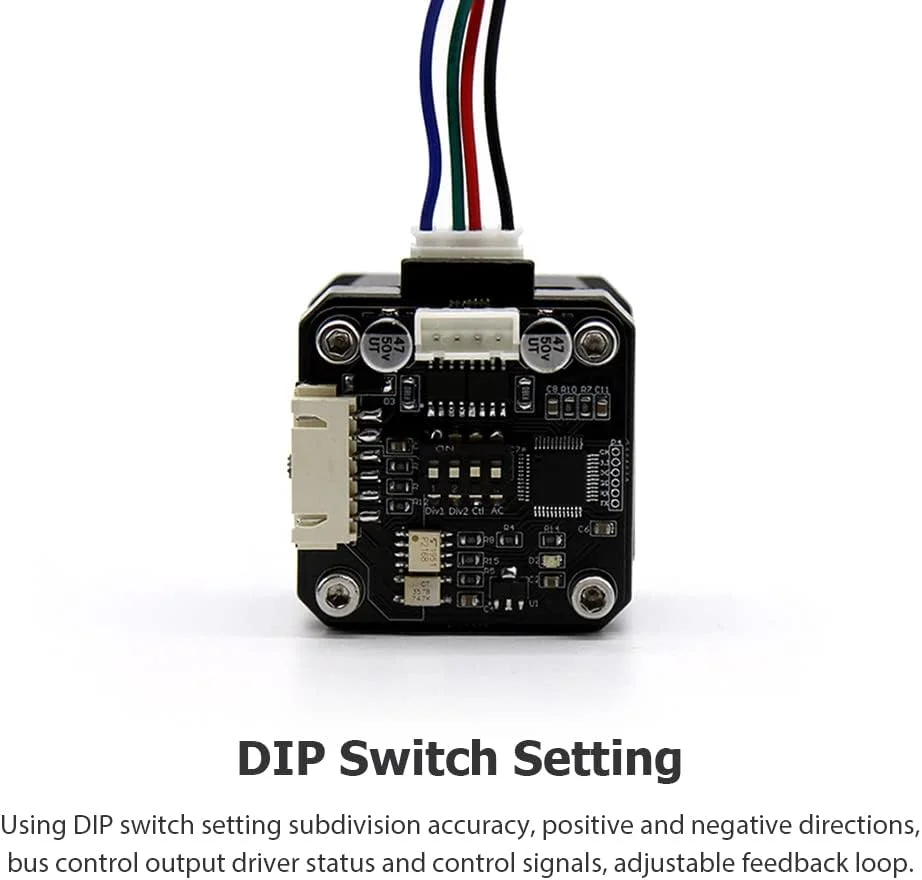

فرکانس کاری: ≥4000 PPS اندوکتانس فاز: 3.7x (1+20%) mH مقاومت فاز: 2.4x (1+15%) Ω/فاز استحکام الکتریکی: AC 600V/1mA/1S دستورالعمل سیم کشی: VCC: اتصال منبع تغذیه 12-30 ولت (به ولتاژ کاری موتور مراجعه کنید، معمولاً 24 ولت) GND: سیم زمین CLK: سیگنال کنترل (متصل به ورودی پالس) DIR: سیگنال کنترل جهت (جلو، معکوس زمین) ENA: اتصال به سیگنال فعال (فعال پیش فرض، اتصال به زمین در حال کار است) COM: اتصال به آند مشترک 3.3 ولت اندازه مورد: 4.1*4.1*4cm / 1.61*1.61*1.57in اندازه بسته بندی: 12.7*8*7.8cm / 5.04*3.15*3.07in وزن خالص: 279g / 9.84oz وزن ناخالص: 345g / 12.17oz تنظیم سوئیچ DIP (ON = 1, OFF = 0) Div1 , Div2 تقسیم فرکانس پالس حالت کنترل Ctl کالیبراسیون تنظیم AC 00 : 4 زیربخش (1024 پالس / دور) 0: حالت حلقه باز AC را به موقعیت 1 بچرخانید و برق را روشن کنید. LED 3 بار چشمک می زند تا کالیبراسیون خودکار شروع شود. شفت موتور یک دور در خلاف جهت عقربه های ساعت و سپس یک دور در جهت عقربه های ساعت می چرخد. کالیبراسیون خودکار سیستم کامل شده و LED به چشمک زدن ادامه می دهد. صفحه AC به موقعیت 0 باز می گردد و سپس برق را دوباره راه اندازی کنید. 10 : 8 زیربخش (2048 پالس / دور) 1: حالت حلقه بسته 01 : 16 زیربخش (4096 پالس / دور) 11 : 32 زیربخش (8192 پالس / دور) لیست بسته بندی: 1 * موتور پله ای (با برد درایور) 1 * سیم 1 * دفترچه راهنما (انگلیسی + چینی)
