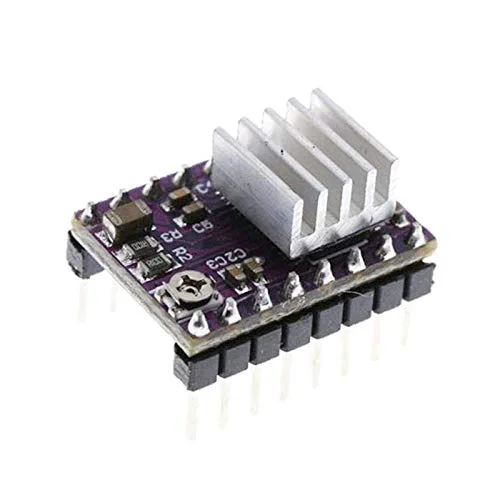

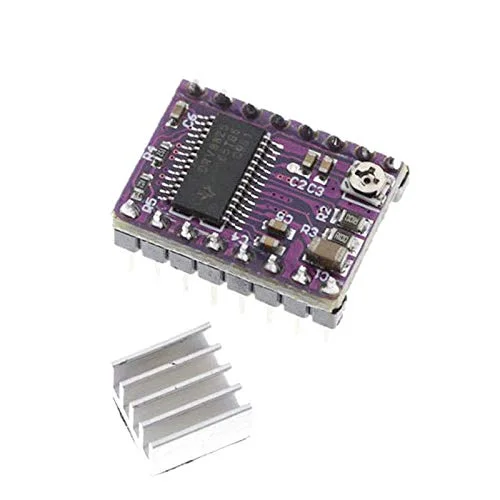

قطعات پرینتر سه بعدی درایور موتور پله ای StepStick DRV8825 با هیت سینک حامل Reprap PCB 4 لایه جایگزین درایور A4988

معرفی: درایور موتور پله ای DRV8825 یک برد توسعه برای درایور موتور پله ای دو قطبی میکرو استپینگ DRV8825 شرکت TI است. این ماژول دارای پین اوت و رابطی است که تقریباً مشابه درایورهای موتور پله ای A4988 ما است، بنابراین می توان از آن به عنوان جایگزینی با کارایی بالاتر برای آن بردها در بسیاری از کاربردها استفاده کرد. DRV8825 دارای محدود کننده جریان قابل تنظیم، حفاظت در برابر جریان بیش از حد و دمای بیش از حد و شش رزولوشن میکرو استپ (تا 1/32 استپ) است. این دستگاه از 8.2 تا 45 ولت کار می کند و می تواند تا حدود 1.5 آمپر در هر فاز بدون هیت سینک یا جریان هوای اجباری ارائه دهد (دارای رتبه تا 2.2 آمپر در هر سیم پیچ با خنک کننده اضافی کافی). ویژگی ها: رابط کنترل ساده استپ و جهت شش رزولوشن مختلف استپ: استپ کامل، نیم استپ، 1/4 استپ، 1/8 استپ، 1/16 استپ و 1/32 استپ می تواند مستقیماً با سیستم های 3.3 ولت و 5 ولت ارتباط برقرار کند. خاموش شدن حرارتی در دمای بیش از حد، خاموش شدن جریان بیش از حد و قفل ولتاژ پایین حفاظت از اتصال کوتاه به زمین و بار اتصال کوتاه PCB 4 لایه مسی 2 اونس برای بهبود اتلاف گرما پد زمین لحیم کاری شده در زیر IC درایور در پایین PCB اندازه ماژول، پین اوت و رابط با درایورهای موتور پله ای A4988 ما در اکثر موارد مطابقت دارد (برای اطلاعات بیشتر به پایین این صفحه مراجعه کنید) کنترل جریان قابل تنظیم به شما امکان می دهد حداکثر جریان خروجی را با یک پتانسیومتر تنظیم کنید، که به شما امکان می دهد از ولتاژهای بالاتر از ولتاژ نامی موتور پله ای خود برای دستیابی به نرخ استپ بالاتر استفاده کنید. کنترل برش هوشمند که به طور خودکار حالت میرایی جریان صحیح را انتخاب می کند (میرایی سریع یا میرایی آهسته) حداکثر ولتاژ منبع تغذیه 45 ولت تنظیم کننده داخلی (بدون نیاز به منبع تغذیه منطقی خارجی) لیست بسته بندی: 1 * درایور موتور پله ای DRV8825
