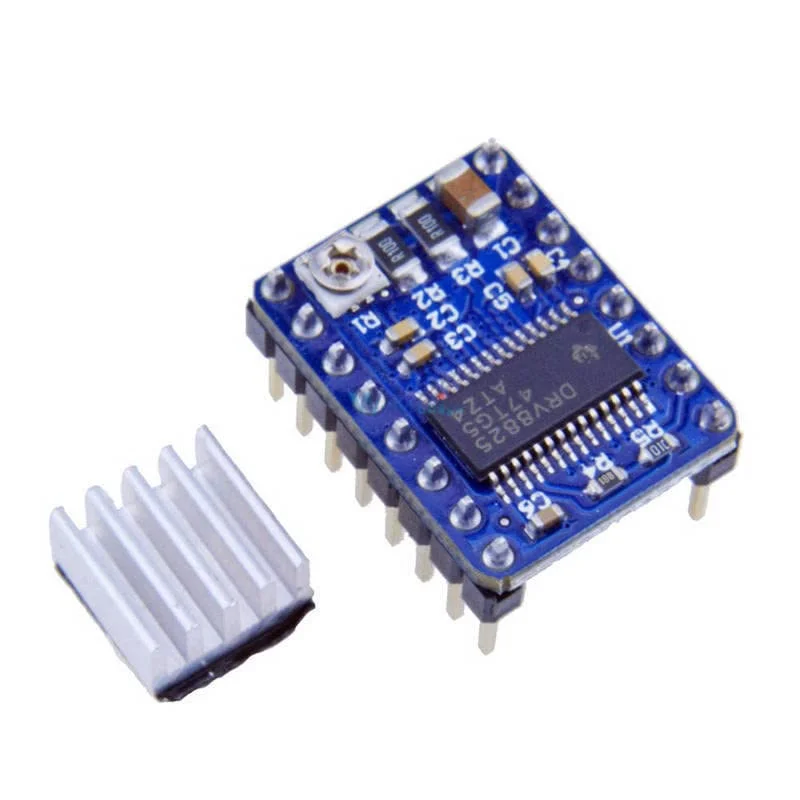

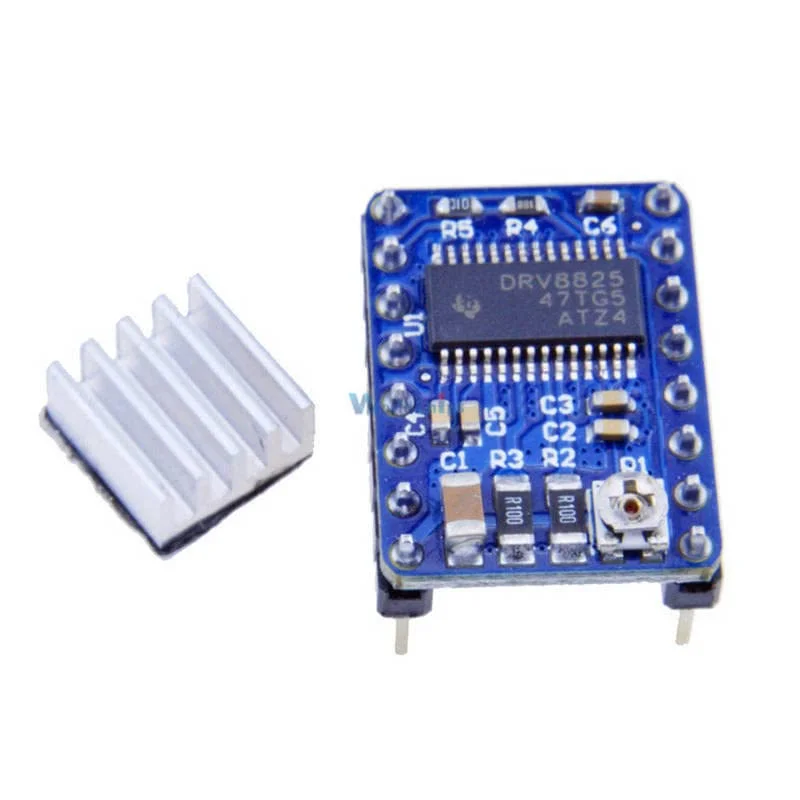

قطعات پرینتر سه بعدی StepStick DRV8825 DRV 8825 درایور موتور پله ای رمپ 1.4 Reprap 4 ماژول PCB جایگزین A4988 با هیت سینک

این ماژول اکنون PCB آبی رنگ است، لطفا به این نکته توجه داشته باشید. درایور موتور پله ای DRV8825 یک برد توسعه برای درایور موتور پله ای دو قطبی میکرو استپینگ DRV8825 شرکت TI است. این ماژول دارای پین اوت و رابطی است که تقریبا مشابه برد درایور موتور پله ای A4988 ما است، بنابراین می توان از آن به عنوان جایگزینی با عملکرد بالاتر برای آن بردها در بسیاری از کاربردها استفاده کرد. DRV8825 دارای محدود کننده جریان قابل تنظیم، حفاظت در برابر جریان بیش از حد و دمای بیش از حد و شش رزولوشن میکرو استپ (تا 1/32 استپ) است. این دستگاه از 8.2 تا 45 ولت کار می کند و می تواند تا حدود 1.5 آمپر در هر فاز بدون هیت سینک یا جریان هوای اجباری ارائه دهد (دارای امتیاز تا 2.2 آمپر در هر سیم پیچ با خنک کننده اضافی کافی). 1 رابط کنترل ساده استپ و جهت 2 شش رزولوشن مختلف استپ: استپ کامل، نیم استپ، 1/4 استپ، 1/8 استپ، 1/16 استپ و 1/32 استپ 3 کنترل جریان قابل تنظیم به شما امکان می دهد حداکثر جریان خروجی را با یک پتانسیومتر تنظیم کنید، که به شما امکان می دهد از ولتاژهای بالاتر از ولتاژ نامی موتور پله ای خود برای دستیابی به نرخ استپ بالاتر استفاده کنید. 4 حداکثر ولتاژ منبع تغذیه 45 ولت 5 تنظیم کننده داخلی (بدون نیاز به منبع تغذیه منطقی خارجی) 6 می تواند مستقیماً با سیستم های 3.3 ولت و 5 ولت ارتباط برقرار کند 7 خاموش شدن حرارتی در دمای بیش از حد، خاموش شدن در جریان بیش از حد و قفل ولتاژ پایین 8 حفاظت در برابر اتصال کوتاه به زمین و بار اتصال کوتاه 9 PCB 4 لایه، 2 اونس مس برای بهبود اتلاف گرما 10 پد زمین لحیم کاری در معرض دید در زیر IC درایور در پایین PCB 11 اندازه ماژول، پین اوت و رابط با درایورهای موتور پله ای A4988 ما در اکثر موارد مطابقت دارد (برای اطلاعات بیشتر به پایین این صفحه مراجعه کنید) این محصول یک برد توسعه یا برد breakout برای درایور موتور پله ای DRV8825 شرکت TI است. بنابراین، توصیه می کنیم قبل از استفاده از این محصول، دیتاشیت DRV8825 (PDF 1 مگابایتی) را به دقت مطالعه کنید. این درایور موتور پله ای به شما امکان می دهد یک موتور پله ای دو قطبی را با جریان خروجی تا 2.2 آمپر در هر سیم پیچ کنترل کنید (به Power Di مراجعه کنید).
