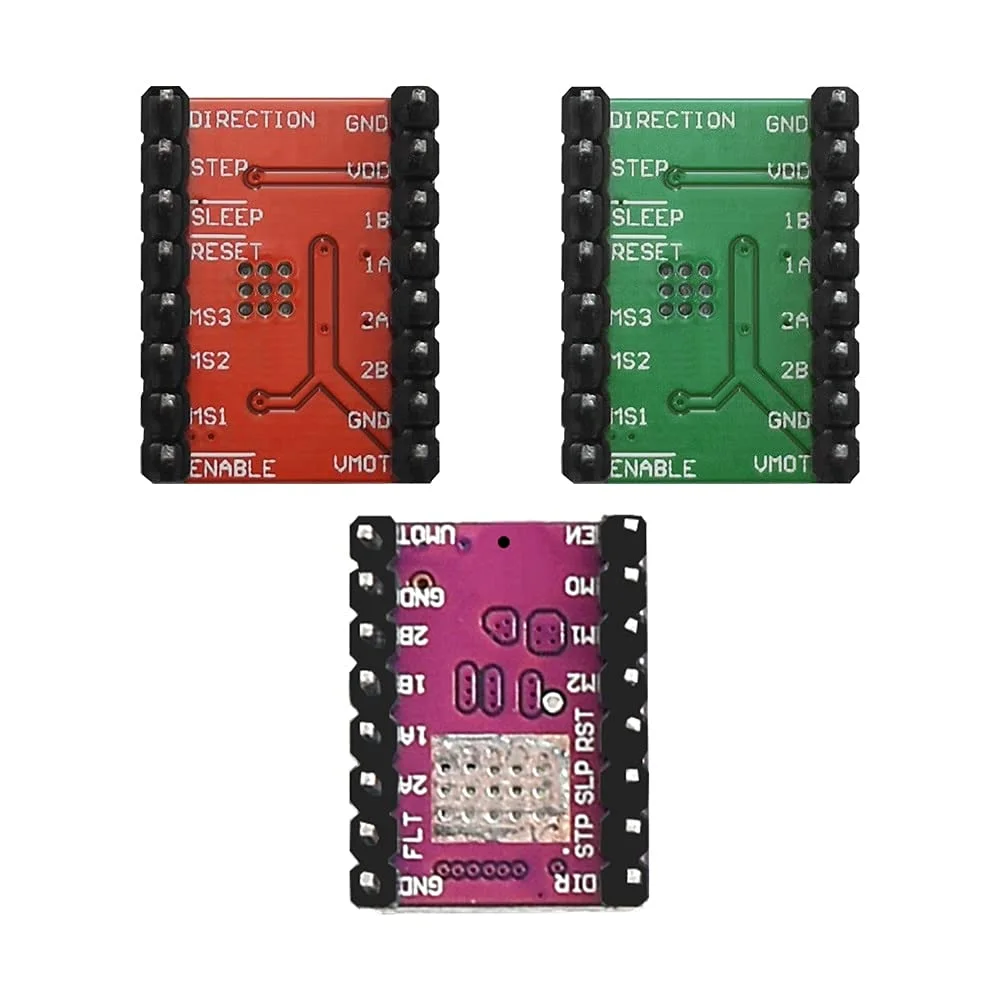

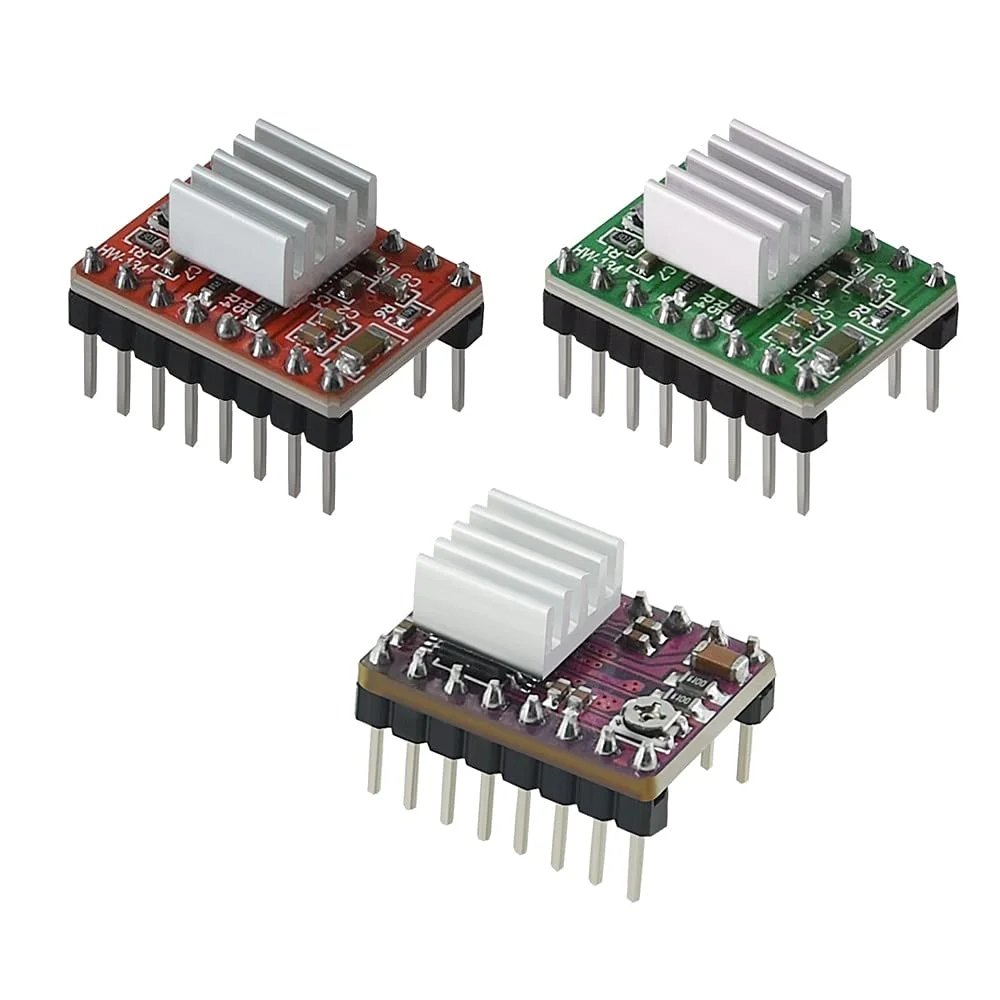

قطعات پرینتر سه بعدی StepStick DRV8825 A4988 درایور موتور پله ای با هیت سینک Reprap RAMPS 1.4 1.5 1.6 MKS GEN V1.4 Board - (سایز: A4988 Red)

معرفی: درایور موتور پله ای DRV8825 یک برد توسعه برای درایور موتور پله ای دوقطبی میکرو استپینگ DRV8825 شرکت TI است. این ماژول دارای پین اوت و رابطی است که تقریباً با درایورهای موتور پله ای A4988 ما یکسان است، بنابراین می توان از آن به عنوان جایگزینی با کارایی بالاتر برای آن بردها در بسیاری از کاربردها استفاده کرد. DRV8825 دارای محدودیت جریان قابل تنظیم، حفاظت در برابر جریان بیش از حد و دمای بیش از حد و شش رزولوشن میکرو استپ (تا 1/32 استپ) است. این دستگاه از 8.2 تا 45 ولت کار می کند و می تواند تا حدود 1.5 آمپر در هر فاز بدون هیت سینک یا جریان هوای اجباری ارائه دهد (دارای رتبه تا 2.2 آمپر در هر سیم پیچ با خنک کننده اضافی کافی). ویژگی ها: رابط کنترل ساده گام و جهت شش رزولوشن مختلف گام: گام کامل، نیم گام، 1/4 گام، 1/8 گام، 1/16 گام و 1/32 گام می تواند مستقیماً با سیستم های 3.3 ولت و 5 ولت ارتباط برقرار کند خاموش شدن حرارتی در دمای بیش از حد، خاموش شدن جریان بیش از حد و قفل ولتاژ پایین حفاظت اتصال کوتاه به زمین و بار اتصال کوتاه PCB 4 لایه، 2 اونس مس برای بهبود اتلاف گرما پد زمین لحیم کاری در معرض دید در زیر IC درایور در پایین PCB اندازه ماژول، پین اوت و رابط با درایورهای موتور پله ای A4988 ما در اکثر موارد مطابقت دارد (برای اطلاعات بیشتر به پایین این صفحه مراجعه کنید) کنترل جریان قابل تنظیم به شما امکان می دهد حداکثر جریان خروجی را با یک پتانسیومتر تنظیم کنید، که به شما امکان می دهد از ولتاژهای بالاتر از ولتاژ نامی موتور پله ای خود برای دستیابی به نرخ گام بالاتر استفاده کنید کنترل برش هوشمند که به طور خودکار حالت میرایی جریان صحیح را انتخاب می کند (میرایی سریع یا میرایی آهسته) حداکثر ولتاژ منبع تغذیه 45 ولت تنظیم کننده داخلی (بدون نیاز به منبع تغذیه منطقی خارجی) معرفی: این محصول یک برد توسعه برای درایور میکرو استپینگ DMOS A4988 Allegro با مترجم و حفاظت در برابر جریان اضافه است. لطفاً قبل از استفاده از این محصول، دیتاشیت A4988 را به دقت مطالعه کنید. این استپر
