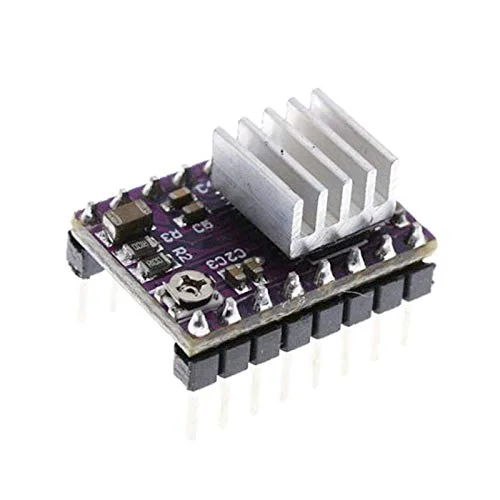

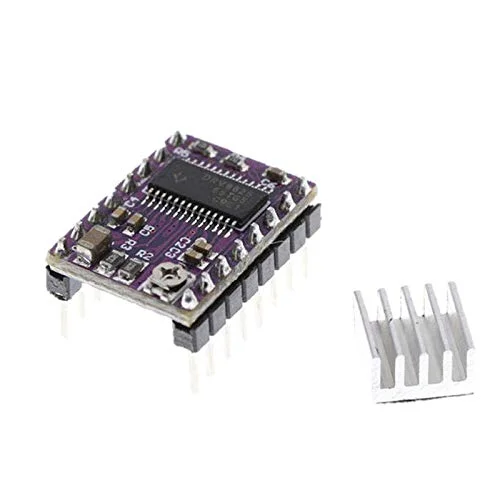

قطعات پرینتر سه بعدی 5 عددی درایور موتور پله ای Stepstick Drv8825 Reprap 4 برد PCB + جایگزین A4988 برای آردوینو

توضیحات: درایور موتور پله ای DRV8825 یک برد توسعه برای درایور موتور پله ای دو قطبی میکرو استپینگ DRV8825 شرکت TI است. این ماژول دارای پین اوت و رابطی است که تقریباً مشابه درایورهای موتور پله ای A4988 ما است، بنابراین می توان از آن به عنوان جایگزینی با کارایی بالاتر برای آن بردها در بسیاری از کاربردها استفاده کرد. DRV8825 دارای محدود کننده جریان قابل تنظیم، حفاظت در برابر جریان بیش از حد و دمای بیش از حد و شش رزولوشن میکرو استپ (تا 1/32 استپ) است. این دستگاه از 8.2 تا 45 ولت کار می کند و می تواند تا حدود 1.5 آمپر در هر فاز را بدون هیت سینک یا جریان هوای اجباری ارائه دهد (دارای امتیاز تا 2.2 آمپر در هر سیم پیچ با خنک کننده اضافی کافی). ویژگی ها: 1. رابط کاربری ساده گام و جهت 2. شش رزولوشن مختلف گام: گام کامل، نیم گام، 1/4 گام، 1/8 گام، 1/16 گام و 1/32 گام 3. می تواند مستقیماً با سیستم های 3.3 ولت و 5 ولت ارتباط برقرار کند 4. خاموش شدن حرارتی در دمای بیش از حد، خاموش شدن جریان بیش از حد و قفل ولتاژ پایین 5. حفاظت از اتصال کوتاه به زمین و بار کوتاه 6. PCB 4 لایه، 2 اونس مس برای بهبود اتلاف گرما 7. پد زمین لحیم کاری در معرض دید در زیر آی سی درایور در پایین PCB 8. اندازه ماژول، پین اوت و رابط با درایورهای موتور پله ای A4988 ما در اکثر موارد مطابقت دارد (برای اطلاعات بیشتر به پایین این صفحه مراجعه کنید) 9. کنترل جریان قابل تنظیم به شما امکان می دهد حداکثر جریان خروجی را با یک پتانسیومتر تنظیم کنید، که به شما امکان می دهد از ولتاژهای بالاتر از ولتاژ نامی موتور پله ای خود برای دستیابی به نرخ گام بالاتر استفاده کنید. 10. کنترل برش هوشمند که به طور خودکار حالت میرایی جریان صحیح (میرایی سریع یا میرایی آهسته) را انتخاب می کند. 11. حداکثر ولتاژ منبع تغذیه 45 ولت 12. تنظیم کننده داخلی (بدون نیاز به منبع تغذیه منطقی خارجی) لیست بسته بندی: 5 * درایور موتور پله ای DRV8825
