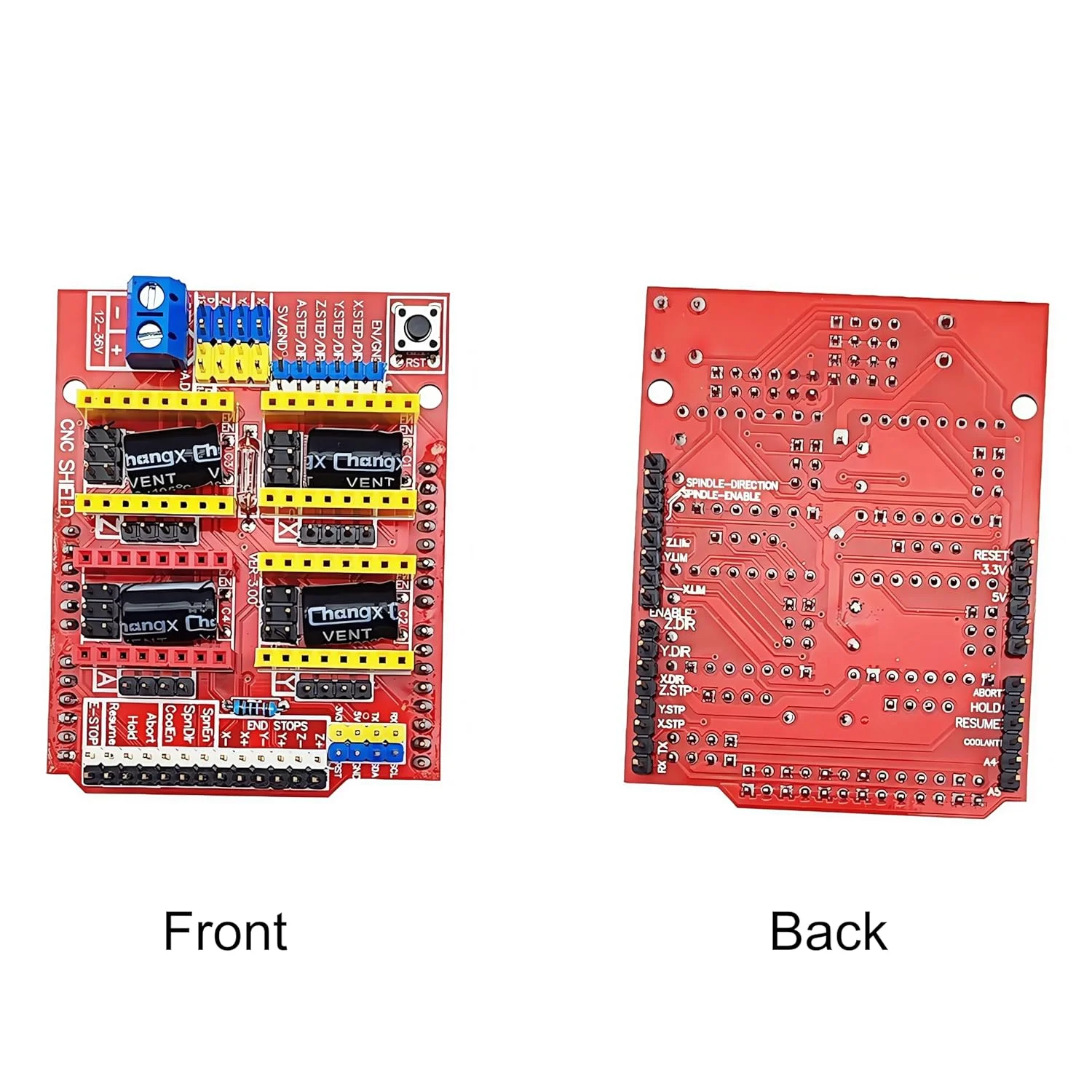

برد توسعه دستگاه حکاکی CNC Shield V3.0 مدل V3 برای پرینتر سه بعدی A4988 DRV8825، دو عددی

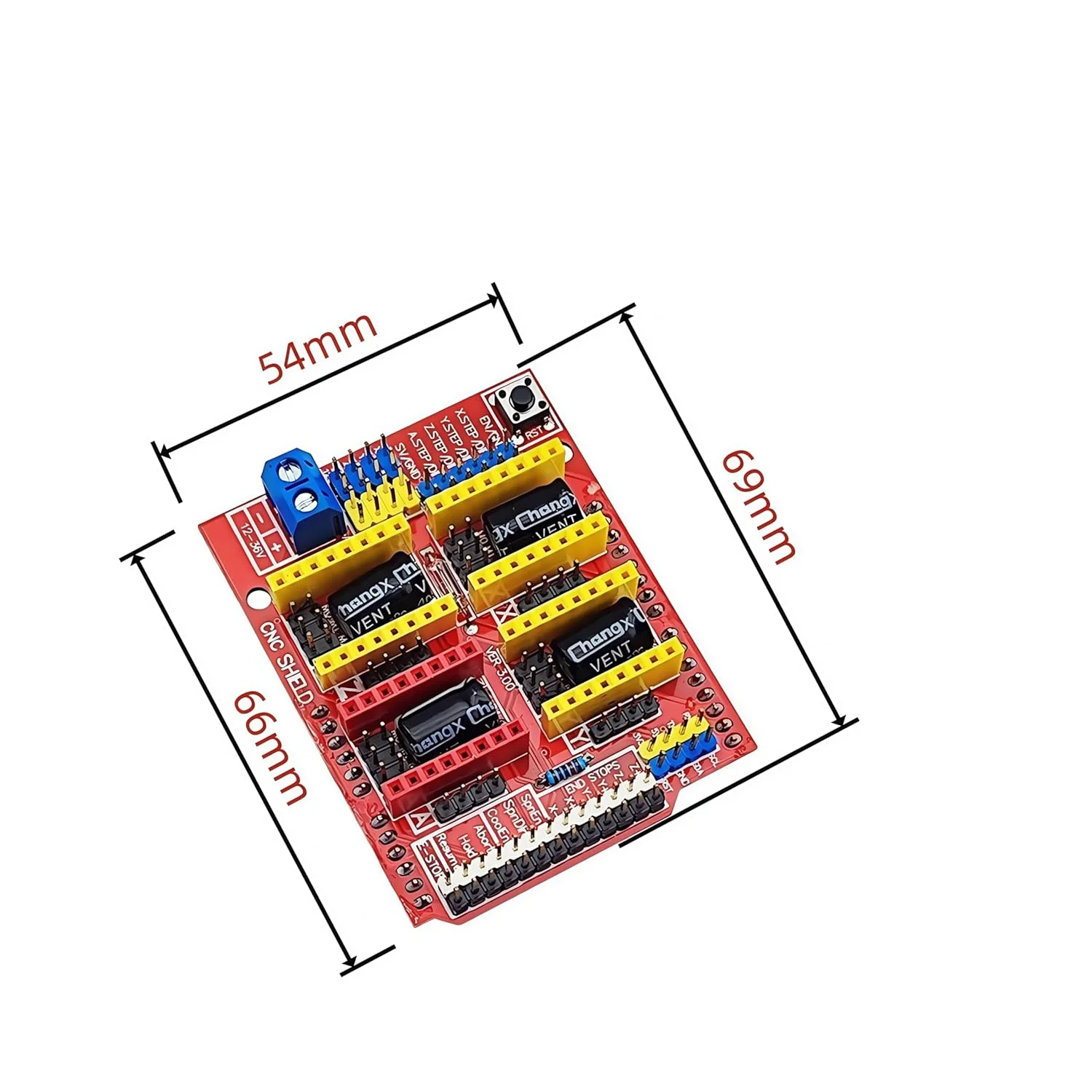

توضیحات محصول: این برد توسعه را می توان به عنوان برد توسعه درایور برای دستگاه های حکاکی، پرینترهای سه بعدی و غیره استفاده کرد و در مجموع دارای 4 اسلات برای ماژول های درایور موتور پله ای است. (توجه: این برد شامل ماژول درایور پله ای A4988 نمی باشد). می تواند 4 کانال موتور پله ای را هدایت کند، به طوری که هر موتور پله ای فقط به 2 پورت IO نیاز دارد. این بدان معنی است که 6 پورت IO برای مدیریت موثر 3 موتور پله ای کافی است، که عملکرد را بسیار راحت می کند و پیچیدگی کنترل موتور پله ای سنتی را از بین می برد. اندازه: 54*68 میلی متر وزن: 35 گرم رنگ PCB: قرمز می توان از آن برای ماشین های حکاکی، پرینترهای سه بعدی، درایورهای پله ای سازگار A4988 یا DRV8825 استفاده کرد. پشتیبانی از 4 محور (X، Y، Z، A- می تواند X، Y، Z را تکرار کند یا یک محور چهارم کامل را با سیستم عامل سفارشی با استفاده از پین های D12 و D13 انجام دهد) سیم کشی موتور پله ای به شرح زیر است: 2A، 2B یک گروه هستند (قرمز، سبز)، 1A، 1B یک گروه هستند (آبی، زرد)، اگر می خواهید جهت را تغییر دهید، می توانید موقعیت یک گروه را تغییر دهید، به عنوان مثال 2A، 2B به طور متقابل مبادله می شوند.
